Installation Instructions

g033995

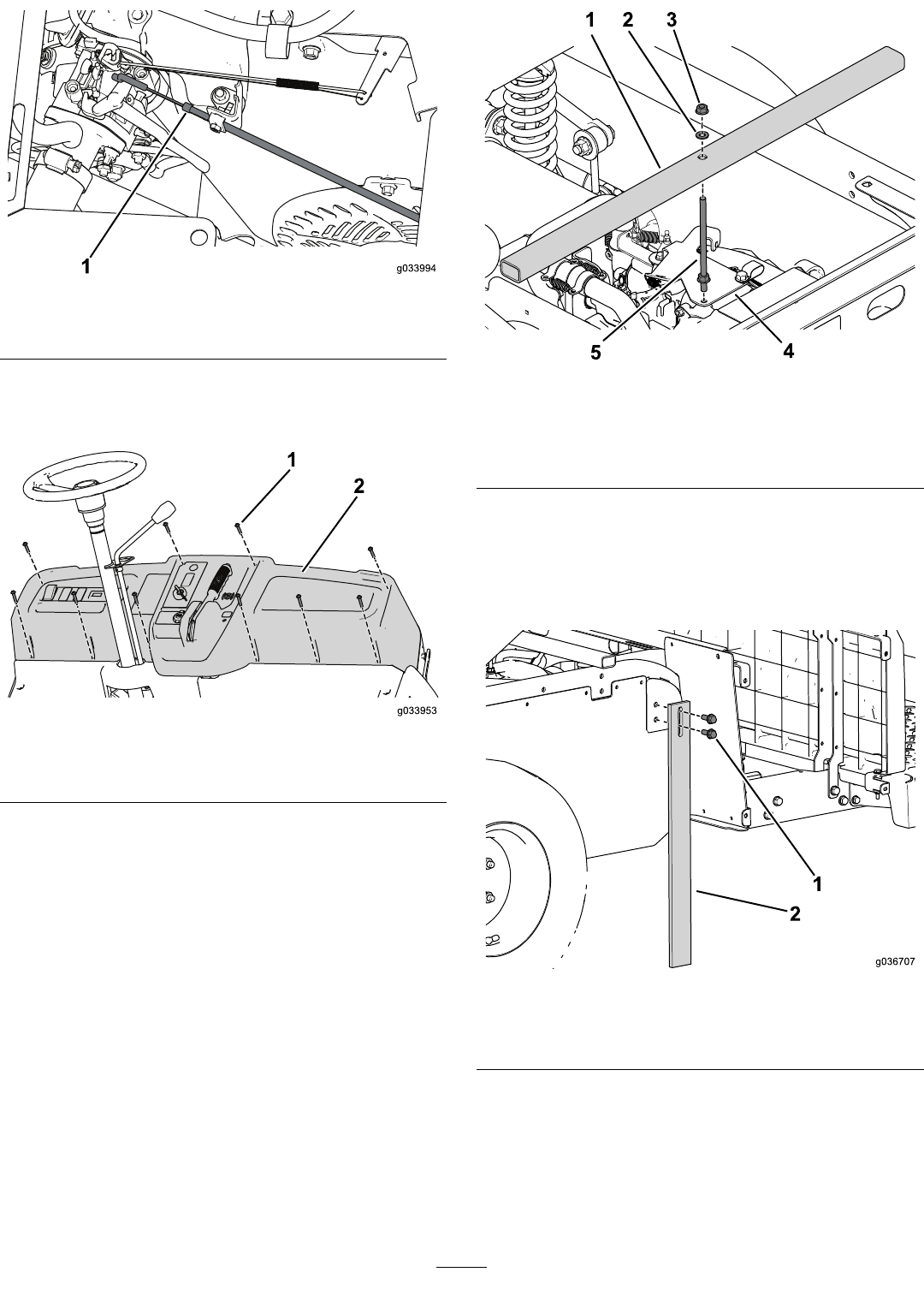

Kuva11
1.Rikastimenvaijeri
6.Irrotajasäilytäkymmenenruuvia(1/4×1-1/4tuumaa),
jottavoitirrottaakojelaudanosittainjairrottaa
seisontajarru-,kaasu-javaihteensiirtovaijerit(Kuva12).
g033953
Kuva12
1.Ruuvi,1/4×1-1/4tuumaa
2.Kojelauta
Huomaa:Irrotanippusiteet,jotkaestävätkojelaudan
osittaisenirrotuksen.Nippusiteetonasennettava
takaisinmyöhemmässävaiheessa.
7.Irrotakiinnikemutteririkastimenvaijeristajavedä
vaijerikojelaudanläpi.
TOR-6040-tukisarjanasennus
KäytäTOR-6040-tukisarjaa,kunasennatlisämatkustajasarjan.
1.Irrotakaasuvaijerinkannattimessaolevalaippapultti
(Kuva13).
2.Asennasiltatukimoottoriinkahdellalaippamutterilla,
aluslaatallajakierretangolla(Kuva13).
g198366
Kuva13
1.Siltatuki
4.Kaasuvaijerinkannatin
2.Aluslaatta5.Kierretanko
3.Laippamutteri
Tärkeää:Siltatukionasennettavamoottorin
kiinnittämiseksi,jottaseeiputoakonetta
erotettaessa.
3.Asennatukijalatkoneenmolemmillepuolilleneljällä
laippapultilla(Kuva14).
g036707
Kuva14
1.Laippakantapultti
(3/8×1tuumaa)
2.Tukijalka
Koneenerotus
Huomaa:Säilytäkaikkitässätoimenpiteessäirrotettavat
kiinnitystarvikkeet.
1.Tuekoneenetuosatunkillakeskikiskonalapuolelta
(Kuva15).
