Installation Instructions

Koneenvalmistelu
Huomaa:Koneenvasenjaoikeapuolimääritellään
normaalistakäyttöasennostakäsin.
1.Siirräkonetyöalueelle,jollaonriittävästitilaasarjan
asentamiseen.
2.Kytkeseisontajarru.
3.Sammutamoottorijairrotavirta-avainvirtalukosta.
4.Varmistaennenasennusta,ettäkoneenliikkuminenon
estetty.
5.Irrotaylempiistuinkokoonpano.
A.Kuppi-istuimillavarustettukone:työnnä
istuinkokoonpanoeteenpäinnostettuunasentoon,
liu’utaistuinkokoonpanosivuunpoistapeistaja
nostaistuinkokoonpanoaylöspäin.
B.Penkki-istuimillavarustettukone:työnnä
istuinkokoonpanoeteenpäinnostettuunasentoon,
liu’utaistuinkokoonpanosivuunpoistapeista,
nostaistuinkokoonpanoaylöspäinjairrota
selkänoja.
Sarjanasennus
bensiinimoottorilla
varustettuunkoneeseen
Vasemmanpuoleisensuojuksenirrotus
Huomaa:Säilytäkaikkitässätoimenpiteessäirrotettavat
kiinnitystarvikkeet.
1.Irrotalaippapultti,jollapolttoainesäiliöonkiinnisäiliön
alustassa(Kuva1).

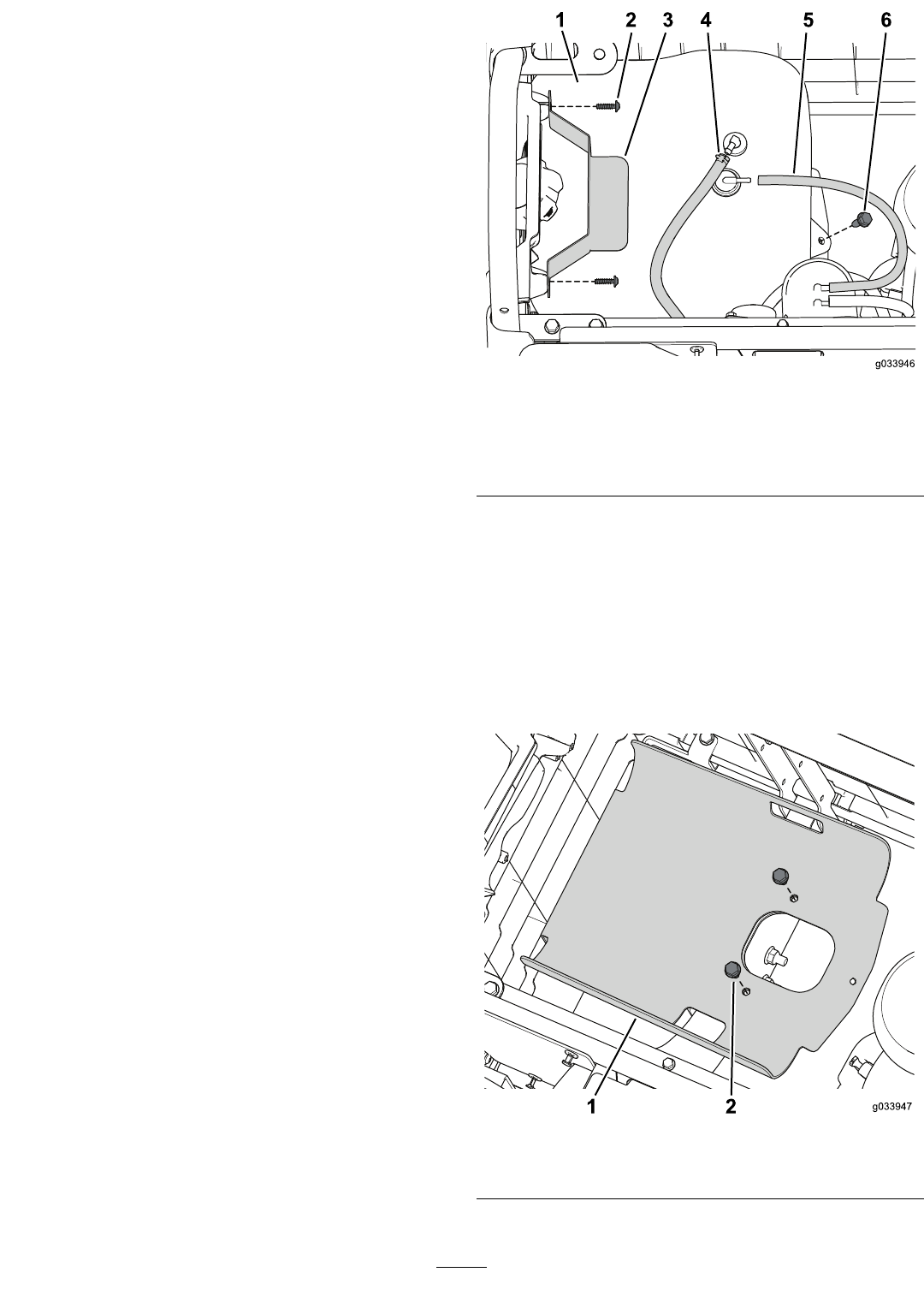

g033946
Kuva1
1.Polttoainesäiliö4.Polttoaineletku
2.Ruuvi5.Ilmaletku
3.Pidike6.Laippapultti
2.Irrotaruuvit,joillapidikeonkiinnitetty(Kuva1).
3.Irrotailmaletkujapolttoaineletkusäiliöstä(Kuva1).
Huomaa:Valmistauduottamaantalteen
japyyhkimäänvaluvapolttoaine,kunirrotat
polttoaineletkunsäiliöstä.
4.Irrotapolttoainesäiliöalustasta.
5.Irrotakaksilaippapulttia,joillasäiliönalustaonkiinni
rungossa(Kuva2).
g033947
Kuva2
1.Säiliönalusta
2.Laippapultti
3
