Installation Instructions
Table Of Contents

g034837
Kuva78
1.Tasontuki
2.Pultit(5/16×3/4tuumaa)
2.Suoritaedellinenvaihekoneentoisellapuolella.
Vaijerienasennus
Huomaa:Vievaijeritjajohdinsarjauloskeskikiskonoikealta
puolelta.
1.Kytkeseisontajarruvaijerikoneenetuosassaolevaan
seisontajarruvipuun,viesekeskikiskonläpijakytkese
koneentakaosassaolevaanseisontajarrukokoonpanoon.
Katsokäyttöoppaastalisätietoaseisontajarrunsäädöstä.
2.Kiinnitäalalevylöysästikeskikiskoonkahdellapultilla
(3/8×3/4tuumaa),16pultilla(1/4×1/2tuumaa)ja
kahdellalaippamutterilla(3/8tuumaa).Kuva79
g035133

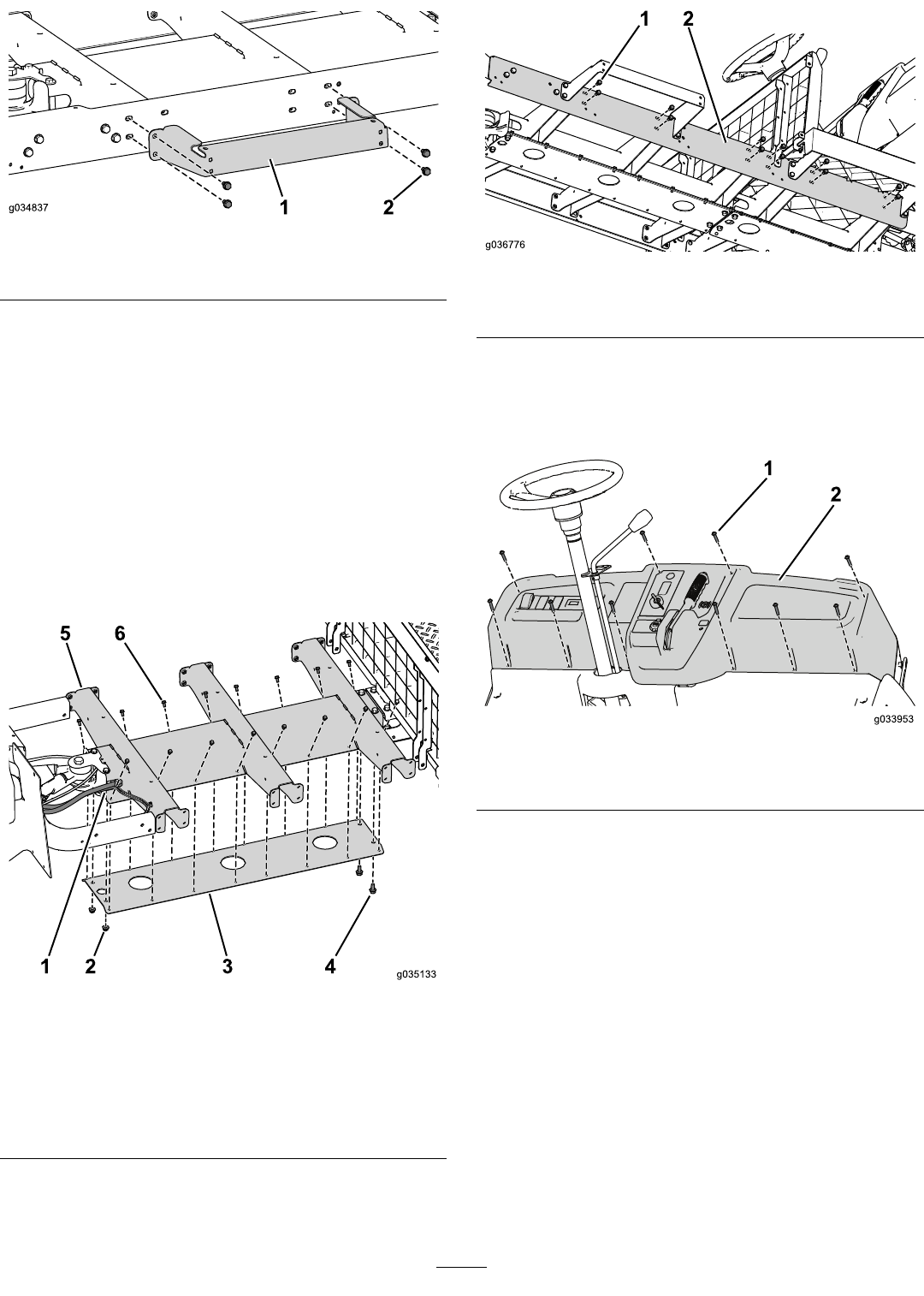

Kuva79
Kaikkiosateivätnäykuvassaselkeydenvuoksi.
1.Vaijerinulostulo
4.Pultti(3/8×3/4tuumaa)
2.Laippamutterit
(3/8tuumaa)
5.Keskikisko
3.Alalevy
6.Pultti(1/4×1/2tuumaa)
3.Asennajäljelläolevatkiskonkiinnitystarvikkeet(Kuva
80).
g036776
Kuva80
1.Pultti(5/16×3/4tuumaa)
2.Keskikisko
4.Asennauudelleennippusiteet,jotkamahdollisesti
irrotettiinkojelaudanallepääsyävarten.
5.Kiinnitäkojelautakoneeseenkymmenelläruuvilla(1/4
×1-1/4tuumaa)(Kuva81).
g033953
Kuva81
1.Ruuvi,1/4×1-1/4tuumaa
2.Kojelauta
6.Kiristäalalevyynasennetutkiinnitystarvikkeet.
Lattialevynasennus
Kiinnitätakalattialevykoneeseenneljällälaippapultilla(5/16
×1-1/4tuumaa),neljälläpultilla(1/4×1-1/4tuumaa)ja
lukkomuttereilla(Kuva82).
