Installation Instructions

g034946

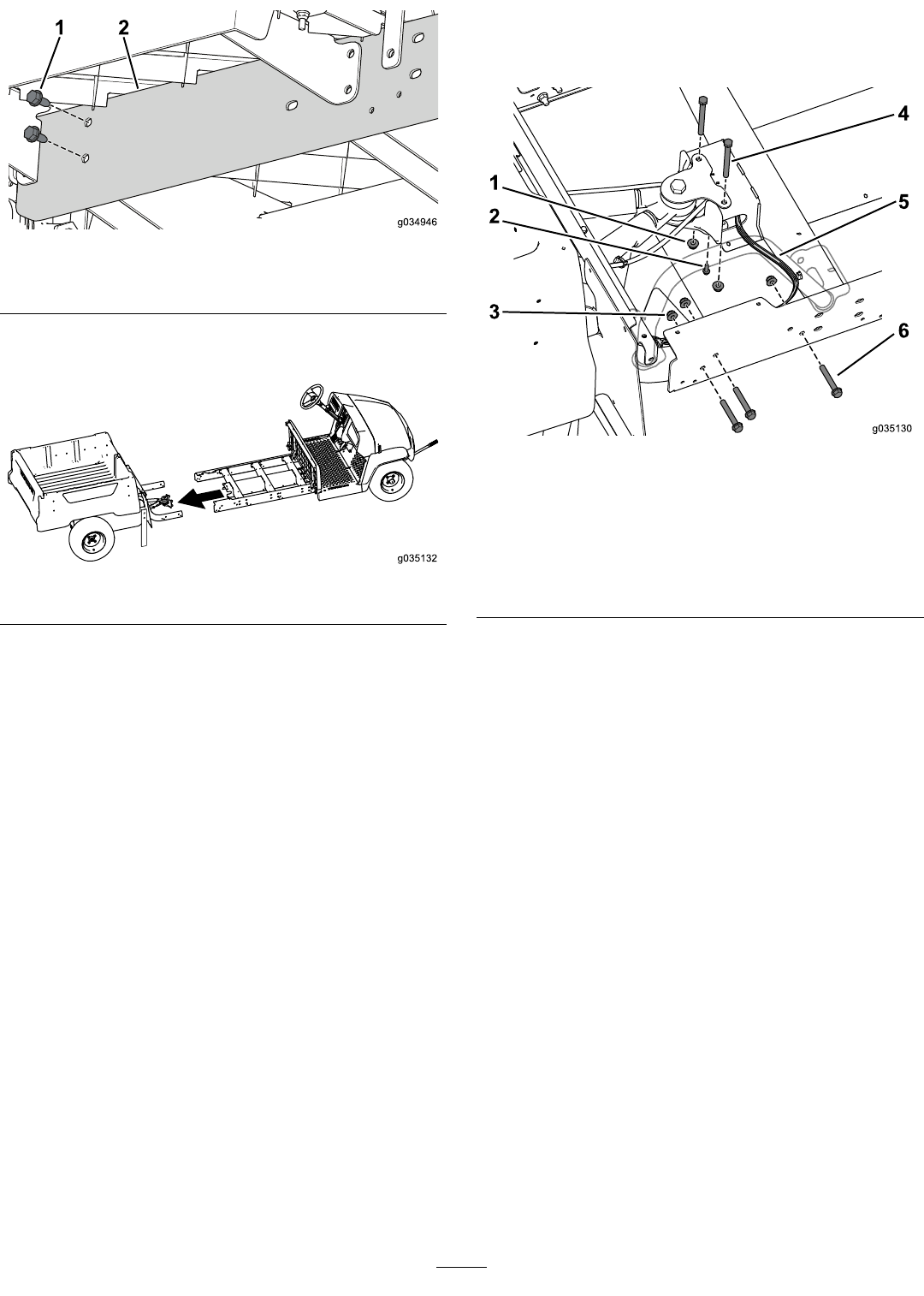

Kuva75
1.Pultit(5/16×3/4tuumaa)
2.Jatkokisko
7.Yhdistäkoneenetu-jatakaosatoisenhenkilön
avustuksella(Kuva76).
g035132
Kuva76
8.Asennajatkokiskolöysästitakarunkoonkolmellapultilla
(3/8×2-1/2tuumaa)jakolmellalaippamutterilla
(Kuva77).Teetämäkoneenmolemmillapuolilla.
g035130
Kuva77
1.Laippamutteri
(3/8tuumaa)
4.Pultit(3/8×3-3/4tuumaa)
2.Itsekierteittäväruuvi(1/4×
3/4tuumaa)F
5.Johdinsarja
3.Laippamutteri
(3/8tuumaa)
6.Pultit(3/8×2-1/2tuumaa)
Huomaa:Varmista,ettäjohdinsarjatuleeulos
keskikiskostaoikealtapuolelta(Kuva77).
9.KiinnitäjarrujohdonT-liitinkeskikiskoon
itsekierteittävälläruuvilla(1/4×3/4tuumaa)(Kuva
77).
10.Asennakeskikiskolöysästitakakiinnikkeeseenkahdella
pultilla(3/8×3-3/4tuumaa)jalaippamuttereilla(Kuva
77).
11.Kiristäkaikkilöysästiasennetutkiinnitystarvikkeet.
Sivutukienasennus
Huomaa:Käytäseuraavassavaiheessaaiemminirrotettuja
pulttejajamuttereita.
1.Asennatasontukilöysästikeskikiskoonneljälläpultilla
(5/16×3/4tuumaa)(Kuva78).
