Koneenerotus
Huomaa:Säilytäkaikkitässätoimenpiteessäirrotettavat
kiinnitystarvikkeet.

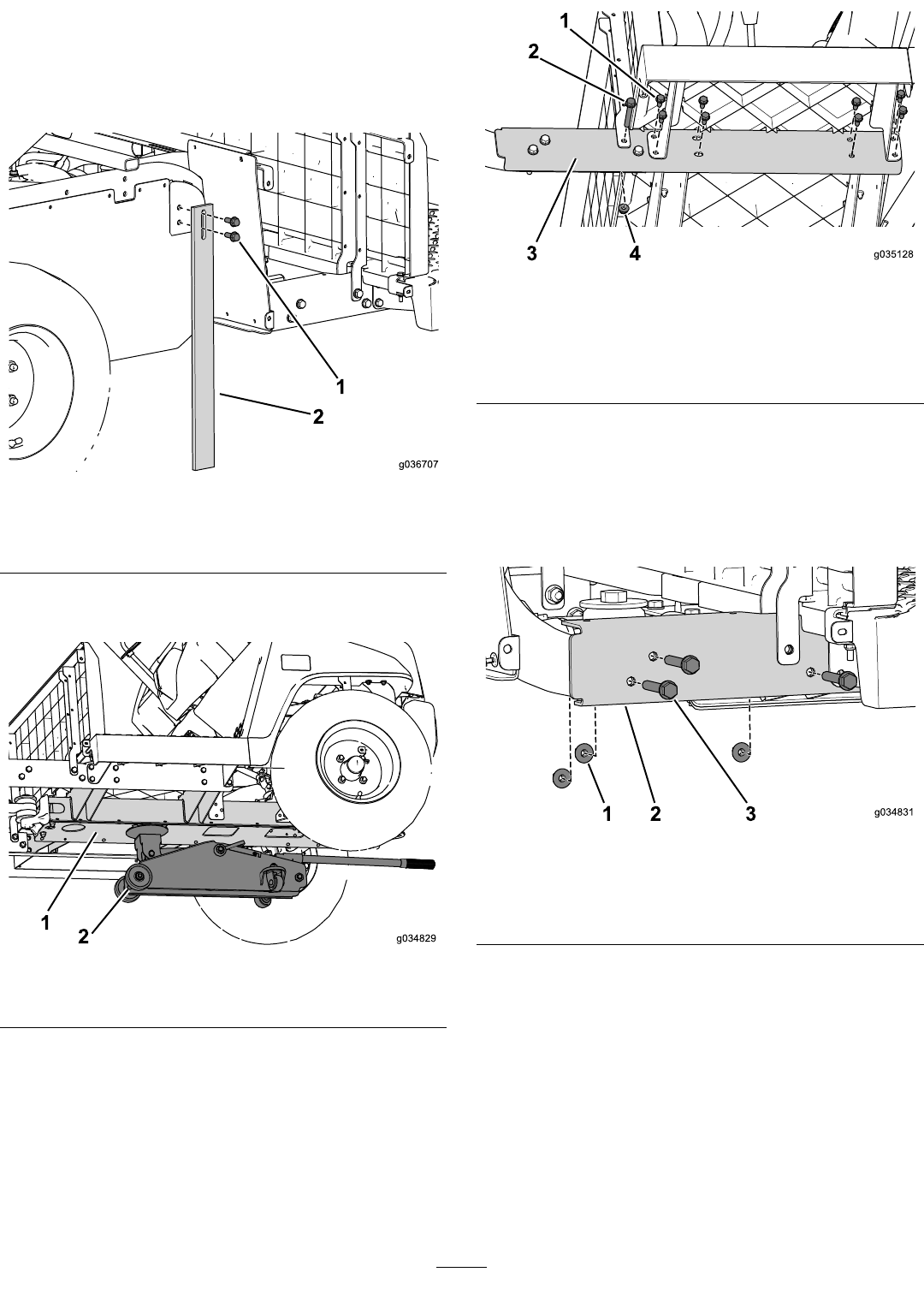

1.Asennatukijalkakoneeseen(Kuva63).
g036707
Kuva63
1.Laippakantapultti
(3/8×1tuumaa)
2.Tukijalka
2.Tuekoneenetuosatunkillakeskikiskonalapuolelta
(Kuva64).
g034829
Kuva64
1.Keskikisko2.Tunkki
3.Irrotalaippapultit(3/8×2-1/2tuumaa)jamutterit,
joillasivukiskoonkiinnikoneessa(Kuva65).Teetämä
koneenmolemmillapuolilla.
g035128
Kuva65
1.Laippapultti(3/8×
2-1/2tuumaa)
3.Sivukaide
2.Laippapultti(5/16×
3/4tuumaa)
4.Laippamutteri
(3/8tuumaa)
4.Eteneedestätaaksepäinjairrotalaippapultit(5/16×
3/4tuumaa),joillasivukiskoonkiinnikoneessa(Kuva
65).Teetämäkoneenmolemmillapuolilla.
5.Irrotakolmelaippapulttia(3/8×2-1/2tuumaa)
jakolmemutteria(Kuva66).Teetämäkoneen
molemmillapuolilla.
g034831
Kuva66
1.Laippamutteri
(3/8tuumaa)
3.Laippapultti(3/8×
2-1/2tuumaa)
2.Sivukaide
6.Irrotaitsekierteittäväruuvi,jollaT-liitinonkiinni
keskikiskossa(Kuva67).
