6.Irrotakaksiruuviajamutteria,joillasulakerasiaon

kiinnietumaisessaakkualustassa.

g035744

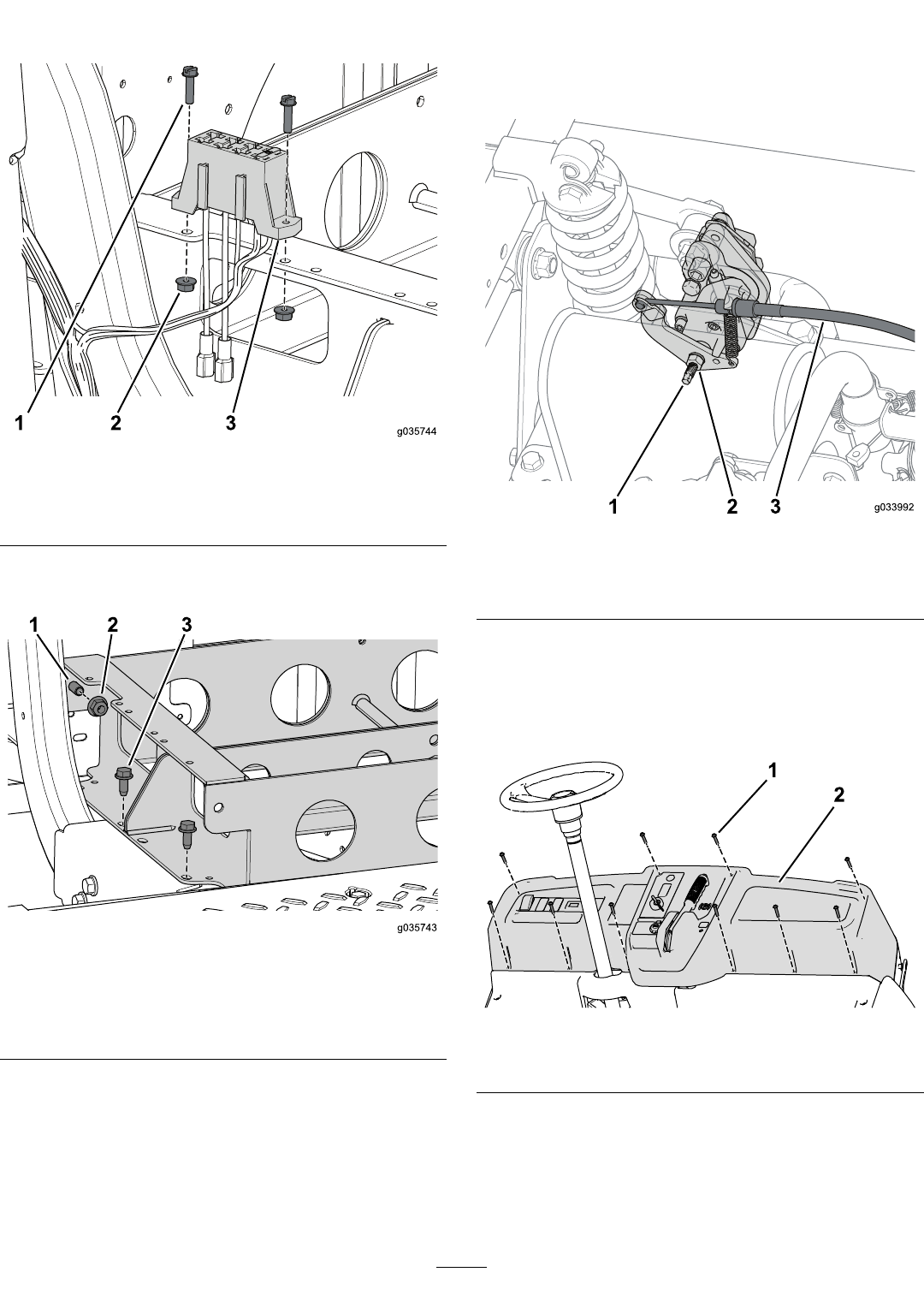

Kuva59

1.Ruuvi(#10×3/4tuumaa)3.Sulakerasia

2.Mutteri(#10)

7.Irrotaneljäpulttia,joillaakkualustaonkiinnikoneessa

(Kuva60).

g035743

Kuva60

1.Pultti

3.Pultti(3/8×3/4tuumaa)

2.Laippamutteri

(3/8tuumaa)

8.Irrotakaksilaippamutteria,joillaetu-jataka-akkualusta

ovatkiinni,muttaäläkahtapulttia(Kuva60).

Tärkeää:Äläirrotakahtapulttia,joillaetu-ja

taka-akkualustaonkiinnitettyyhteen.

9.Irrotaetuakkualusta.

Seisontajarrunkaapelinirrotus

1.Löysäävastamutteriajakäännäsäätöruuviakaksi

kierrostavastapäiväänmolemmissatakajarrusatuloissa

(Kuva61).

g033992

Kuva61

1.Säätöruuvi

3.Jarruvaijeri

2.Vastamutteri

2.Irrotakuhunkinjarrusatulaankytketyt

seisontajarruvaijerit(Kuva61).

3.Irrotakymmenenruuvia(1/4×1-1/4tuumaa),

jottavoitirrottaakojelaudanosittainjairrottaa

seisontajarrun(Kuva62).

g198378

Kuva62

1.Ruuvi,1/4×1-1/4tuumaa

2.Kojelauta

Huomaa:Irrotanippusiteet,josneestävätkojelaudan

osittaisenirrotuksen.Nippusiteetonasennettavatakaisin

myöhemmässävaiheessa.
