FormNo.3412-124RevA

Satsförbänksäten

ArbetsfordoniWorkman

GTX-serien

Modellnr07047

Monteringsanvisningar

VARNING

KALIFORNIEN

Proposition65Varning

Denhärprodukteninnehållerenellererakemikaliersomavdenamerikanskadelstaten

Kalifornienansesorsakacancer,fosterskadorochandrafortplantningsskador.

Viktigt:Monterasatsenförsätetsgångjärninnandumonterarsatsenförbänksäten.

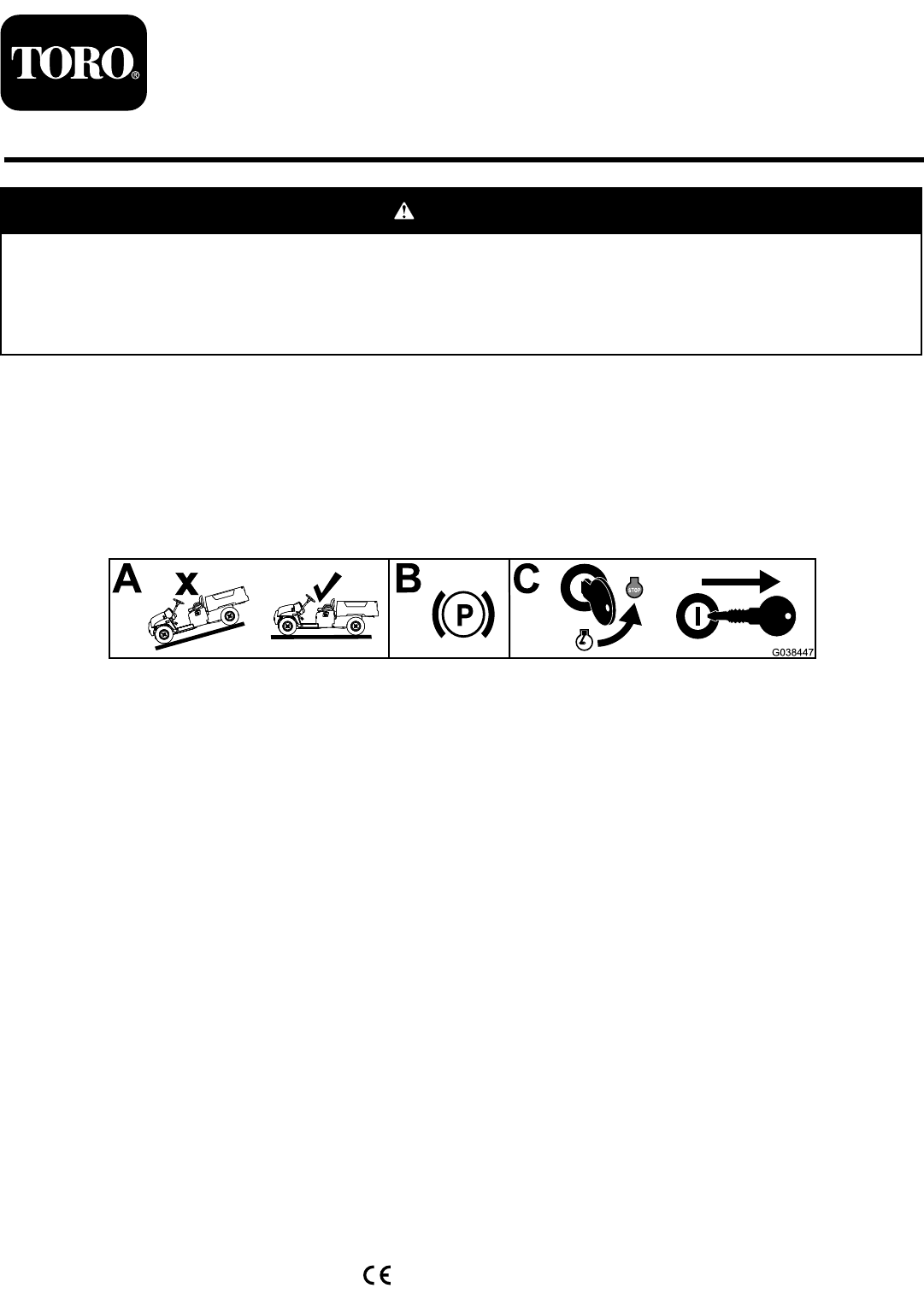

Förberedamaskinen

1.Parkeramaskinenpåenplanyta.

2.Läggiparkeringsbromsen.

3.Stängavmotornochtautnyckelnurtändningslåset.

g038447

Figur1

8111LyndaleAvenueSouth

Bloomington,MN55420

Registreradinproduktpåwww.Toro.com.

Översättningavoriginalet(SV)

TrycktiUSA

Medensamrätt*3412-124*A

Summary of content (8 pages)

PAGE 1
Form No. 3412-124 Rev A Sats för bänksäten Arbetsfordon i Workman® GTX-serien Modellnr 07047 Monteringsanvisningar VARNING KALIFORNIEN Proposition 65 Varning Den här produkten innehåller en eller flera kemikalier som av den amerikanska delstaten Kalifornien anses orsaka cancer, fosterskador och andra fortplantningsskador. Viktigt: Montera satsen för sätets gångjärn innan du monterar satsen för bänksäten. Förbereda maskinen 1. Parkera maskinen på en plan yta. 2. Lägg i parkeringsbromsen. 3.
PAGE 2
Montera sätet 1x 1x 2x 2x 2x 1. Använd fästena för att montera den nedre sitsdynan på sätessockelns tappar och sänk ned den nedre sitsdynan (Figur 2). 2. Montera ramen för ryggstödet och dynan på handtagen med hjälp av de två gjutfästena för bänksätet, två skruvar (3/8 x 2 1/4 tum) och två låsmuttrar (3/8 tum). Se (Figur 2).
PAGE 3
Montera radiofästet 1x 1. Ta bort den befintliga torxskruven från instrumentbrädan (Figur 3). Obs: Behåll torxskruven. 2. Montera radiofästet på instrumentbrädan med torxskruven du tog bort tidigare (Figur 3). 3. Dra åt torxskruven till 4,5–5 N·m.
PAGE 4
Borra tillbehörshålen VAR FÖRSIKTIG När du borrar hål i sätessockeln på ett eldrivet Workman GTX-arbetsfordon finns det risk att du råkar borra i batteriet, så att batterisyra sprutar ut eller så att du får en elektrisk stöt. Se till att du endast borrar i sätessockeln. Borra inte i batteriet. Borra tillbehörshålen enligt Figur 4.
PAGE 5
Montera tillbehöret 1x 1x 4x Montera fästet och fördelningsfästet för mugghållaren i hålen i sätessockelns panel med hjälp av fyra popnitar (Figur 5).
PAGE 6
Anteckningar:
PAGE 7
Anteckningar:
