FormNo.3412-122RevA

Kitdebasedebancodireito

VeículosutilitáriosWorkman

GTX

Modelonº07047

Instruçõesdeinstalação

AVISO

CALIFÓRNIA

Proposição65Aviso

ÉdoconhecimentodoEstadodaCalifórniaqueumouváriosprodutosquímicosdesteproduto

podemprovocarcancro,defeitoscongénitosououtrosproblemasreprodutivos.

Importante:Temdeinstalarokitdedobradiçadebancoantesdeinstalarokitdabasedebancodireito.

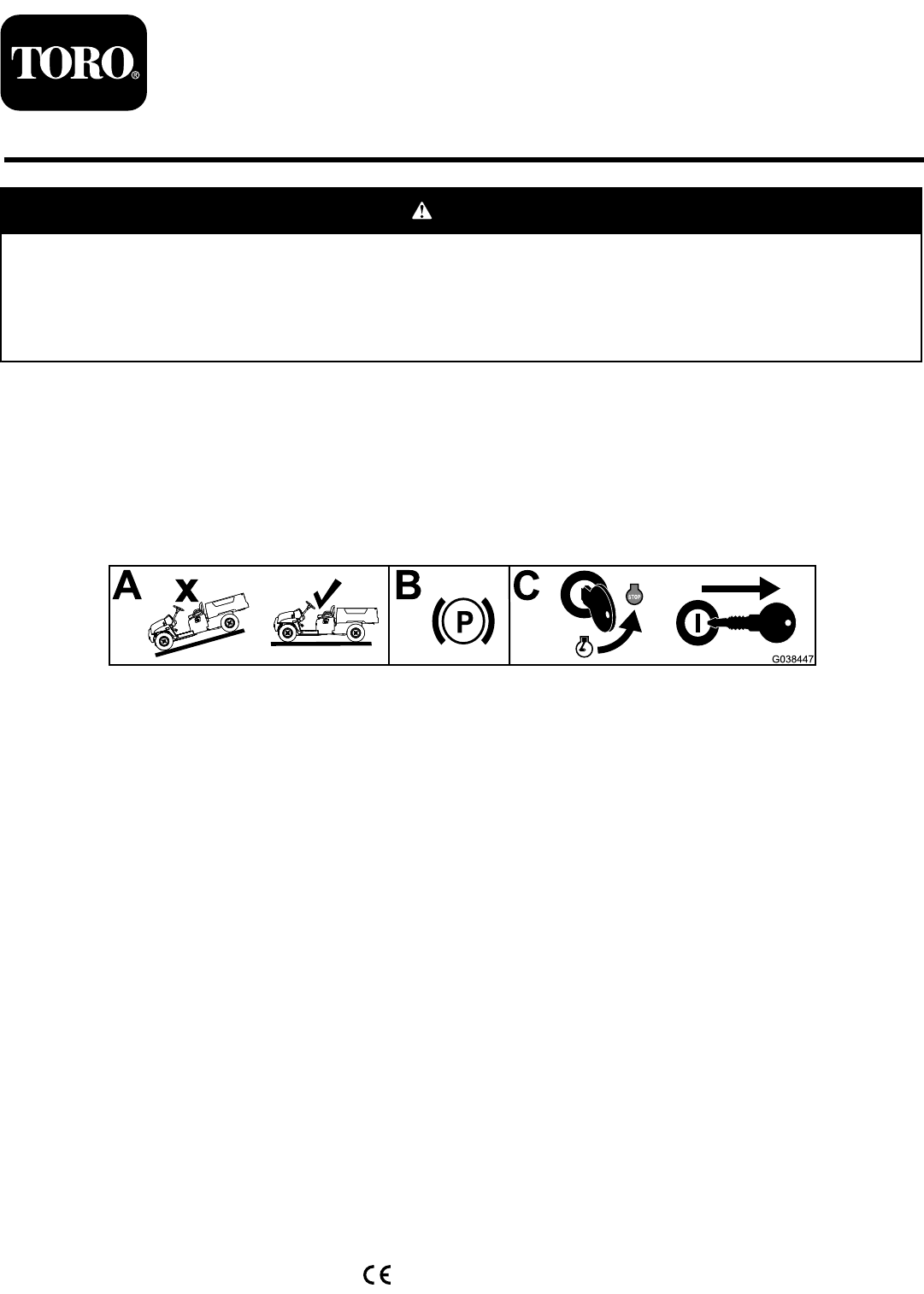

Preparaçãodamáquina

1.Estacioneamáquinanumasuperfícienivelada.

2.Engateotravãodemão.

3.Desligueomotoreretireachavedaignição.

g038447

Figura1

8111LyndaleAvenueSouth

Bloomington,MN55420

Registeoseuprodutoemwww.Toro.com.

Traduçãodooriginal(PT)

ImpressonosE.U.A.

Todososdireitosreservados

*3412-122*A

Summary of content (8 pages)

PAGE 1
Form No. 3412-122 Rev A Kit de base de banco direito Veículos utilitários Workman® GTX Modelo nº 07047 Instruções de instalação AVISO CALIFÓRNIA Proposição 65 Aviso É do conhecimento do Estado da Califórnia que um ou vários produtos químicos deste produto podem provocar cancro, defeitos congénitos ou outros problemas reprodutivos. Importante: Tem de instalar o kit de dobradiça de banco antes de instalar o kit da base de banco direito. Preparação da máquina 1.
PAGE 2
Instalar o conjunto do banco 1x 1x 2x 2x 2x 1. Instale a almofada inferior com os suportes nos pinos na base do banco e baixe a almofada inferior (Figura 2). 2. Instale a estrutura do encosto e conjunto da almofada nos apoios para as mãos utilizando as duas montagens fundidas de bancos direitos, dois parafusos (3/8 x 2-1/4 pol.) e duas porcas de bloqueio (3/8 pol.) como se mostra na Figura 2.
PAGE 3
Instalação da montagem do rádio 1x 1. Retire o parafuso de cabeça torx existente do painel (Figura 3). Nota: Guarde o parafuso de cabeça torx. 2. Instale a montagem para o rádio no painel utilizando o parafuso de cabeça torx previamente removido (Figura 3). 3. Aperte o parafuso de cabeça torx com 4,5 a 5 N·m.
PAGE 4
Fazer os furos acessórios CUIDADO Ao fazer os furos na base do banco do veículo utilitário Workman GTX elétrico, pode perfurar acidentalmente a bateria, pulverizando ácido da bateria ou originar um choque elétrico. Tenha cuidado para perfurar apenas a base do banco. Não perfure a bateria. Faça os furos como se mostra na Figura 4.
PAGE 5
Montagem do acessório 1x 1x 4x Instale o suporte para copos e suporte de divisão de copos nos furos no painel na base do banco utilizando os quatro rebites cegos (Figura 5).
PAGE 6
Notas:
PAGE 7
Notas:
