Installation Instructions
Table Of Contents
- .
- 1 De transportkist verwijderen en de wielsets monteren
- 2 De stuurkolom monteren
- 3 De parkeerrem monteren
- 4 De schakelkabel aansluiten op de schakelhendel (enkel benzinemodellen)
- 5 De acculader monteren (uitsluitend elektrische modellen)
- 6 Het gaspedaal, de contactschakelaar en de omzettermodule verwijderen (uitsluitend elektrische modellen)
- 7 De spanning van de parkeerrem afstellen
- 8 De steunbeugels van de bodemplaat monteren
- 9 De voet van de stoel monteren
- 10 De voetplaat en het dashboard monteren
- 11 Het gaspedaal monteren (uitsluitend elektrische modellen)
- 12 De kabelboom monteren
- 13 De spatborden monteren
- 14 De chokekabel leiden en aansluiten (enkel benzinemodellen)
- 15 De afdekking van de voetplaat monteren
- 16 De brandstoftank monteren (uitsluitend benzinemodellen)
- 17 De accu monteren (uitsluitend benzinemodellen)
- 18 De accu aankoppelen (uitsluitend benzinemodellen)
- 19 De accu's aankoppelen (uitsluitend elektrische modellen)
- 20 De schakelkabel nazien en afstellen (enkel benzinemodellen)
- 21 De motorkap plaatsen
- 22 De trekhaak monteren
- 23 De stootvlakken van de laadbakvergrendeling monteren
- 24 Stuurwiel monteren
- 25 De montage voltooien

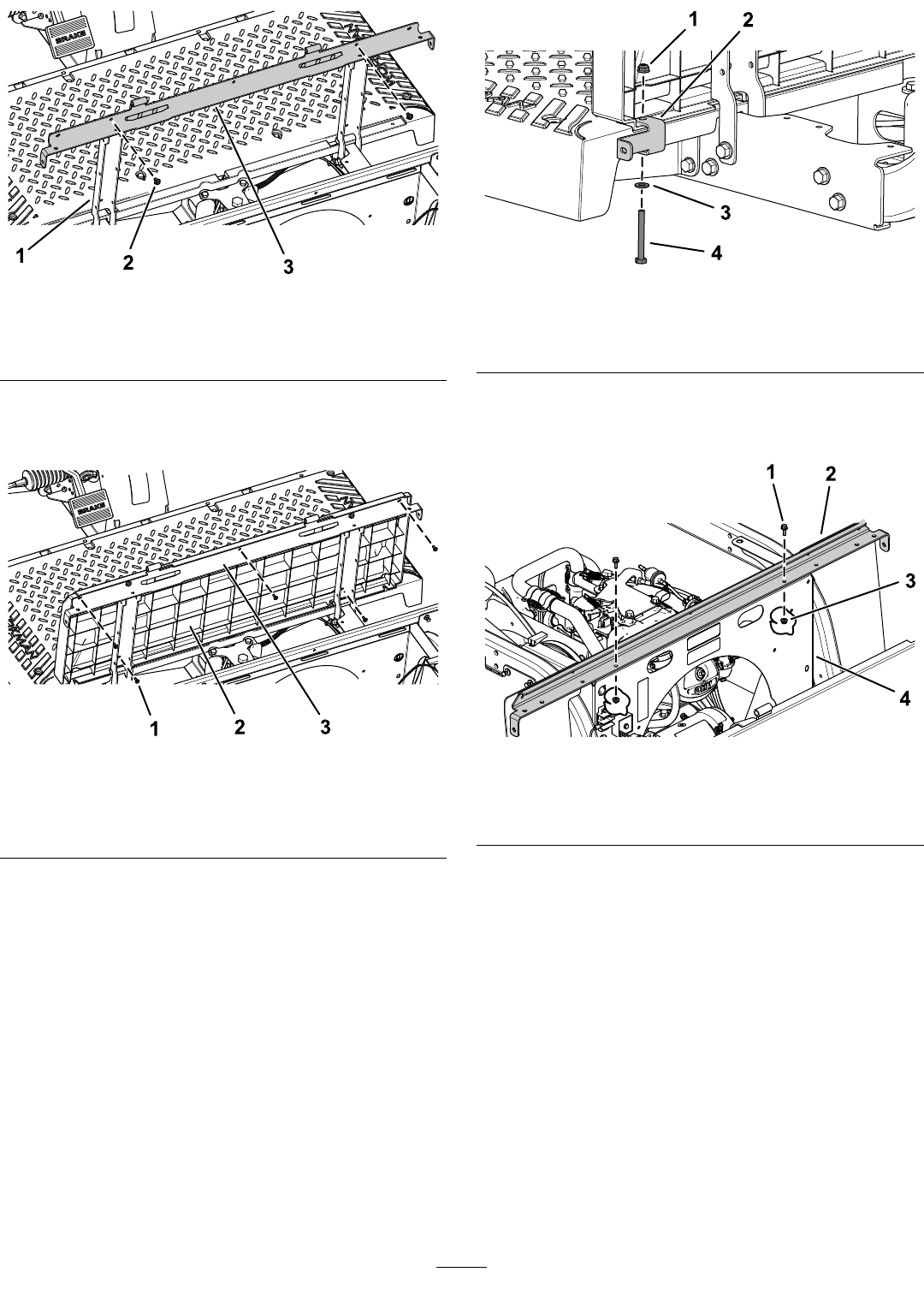

g191604
Figuur19
1.Verticalestoelsteun3.Voorstestoelsteun
2.Boutmetring(¼"x½")
4.Monteerhetvoorstepaneelvandevoetvan
destoelopdevoorstestoelsteun;gebruikde5
schroeven(nr.10x½")zoalsinFiguur20.
g191603
Figuur20
1.Schroef(nr.10x½")
3.Voorstestoelsteun
2.Voorstepaneelvanvoet
vanstoel
5.Monteerdelinkerenrechterpaneelbeugel
opdemachine;gebruikhierbijde2bouten
(¼"x2"),dering(¼")endeborgmoer(¼")zoals
afgebeeldinFiguur21.
Opmerking:Plaatshetbevestigingsmateriaal
zoalsgetoondinFiguur21.
g191597
Figuur21
1.Borgmoer(¼")3.Ring(¼")
2.Paneelbeugel
4.Bout(¼"x2")
6.Monteerdeachterstestoelsteunmet2getande
bouten(¼"x⅝")en2moeren(¼")ophet
achtersteframepaneel;zieFiguur22.
g191668
Figuur22
1.Bout(¼"x⅝")3.Moer(¼")
2.Achterstestoelsteun
4.Achtersteframepaneel
7.Monteerde2rubberenafdekplatenopde
achterstestoelsteun;gebruikhierbij4plastic
klinknagels(Figuur23).
9
