Installation Instructions
Table Of Contents
- .
- 1 De transportkist verwijderen en de wielsets monteren
- 2 De stuurkolom monteren
- 3 De parkeerrem monteren
- 4 De schakelkabel aansluiten op de schakelhendel (enkel benzinemodellen)
- 5 De acculader monteren (uitsluitend elektrische modellen)
- 6 Het gaspedaal, de contactschakelaar en de omzettermodule verwijderen (uitsluitend elektrische modellen)
- 7 De spanning van de parkeerrem afstellen
- 8 De steunbeugels van de bodemplaat monteren
- 9 De voet van de stoel monteren
- 10 De voetplaat en het dashboard monteren
- 11 Het gaspedaal monteren (uitsluitend elektrische modellen)
- 12 De kabelboom monteren
- 13 De spatborden monteren
- 14 De chokekabel leiden en aansluiten (enkel benzinemodellen)
- 15 De afdekking van de voetplaat monteren
- 16 De brandstoftank monteren (uitsluitend benzinemodellen)
- 17 De accu monteren (uitsluitend benzinemodellen)
- 18 De accu aankoppelen (uitsluitend benzinemodellen)
- 19 De accu's aankoppelen (uitsluitend elektrische modellen)
- 20 De schakelkabel nazien en afstellen (enkel benzinemodellen)
- 21 De motorkap plaatsen
- 22 De trekhaak monteren
- 23 De stootvlakken van de laadbakvergrendeling monteren
- 24 Stuurwiel monteren
- 25 De montage voltooien

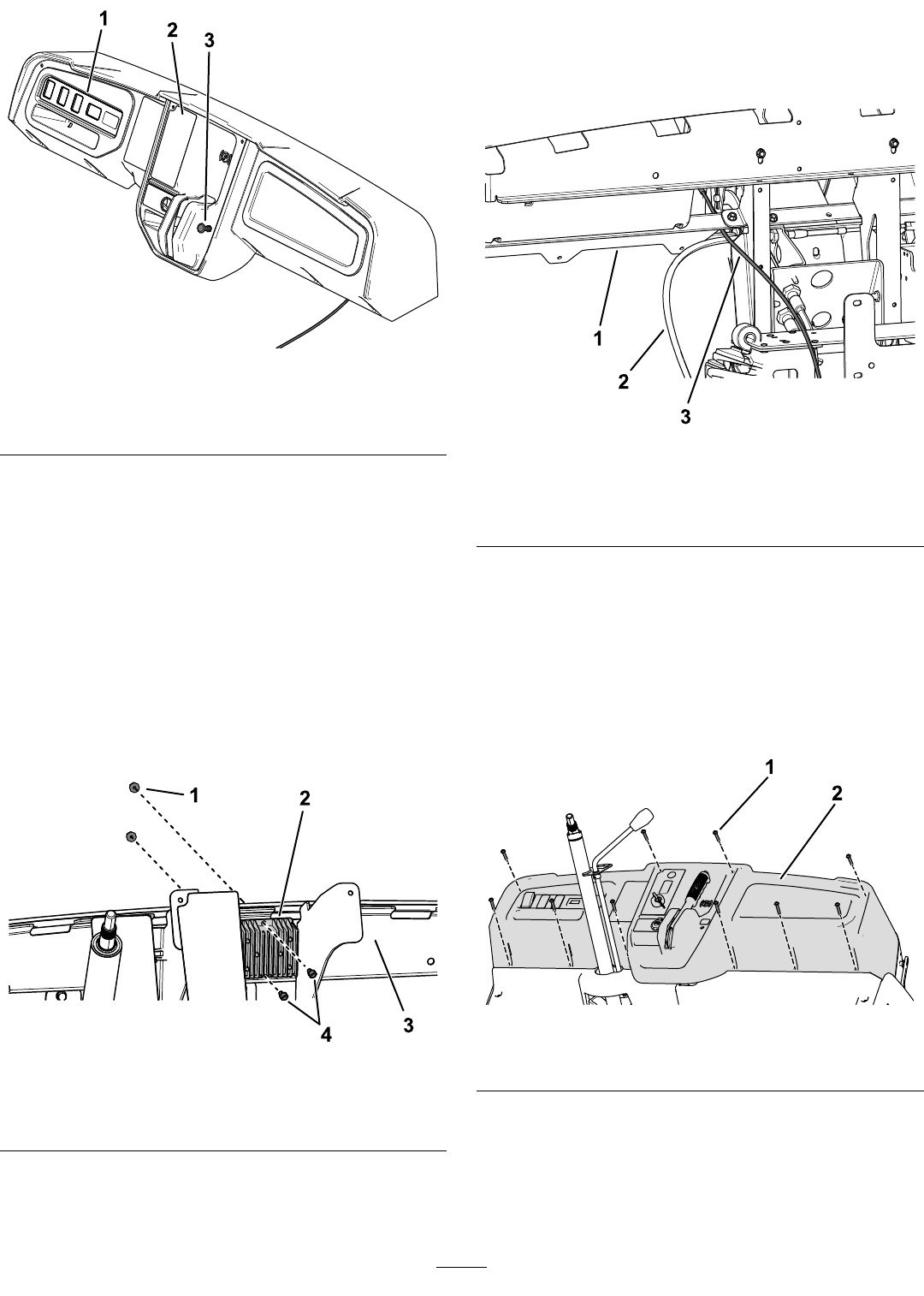

g191692
Figuur39
1.Koplampsticker
3.Chokekabel
2.Stickercontactschakelaar
8.Brengdestickersaanophetdashboard(Figuur
39).
9.Leiddekabelboomvanhetdashboarddoorde
uitsparingeninderechterenlinkersteunbeugel
vanhetdashboard.Laatgenoegruimtevoor
alleaansluitingenvandeschakelaarFiguur45
enFiguur49.
10.Monteerdeomzettermoduleopde
dashboardversteviging;gebruik2schroeven
(nr.10x½")en2ensmoeren(nr.10)zoalsin
Figuur40.
Belangrijk:Dezestapisalleenbedoeldvoor
elektrischemodellen.
g227497
Figuur40
1.Flensmoer(nr.10)
3.Dashboardversteviging
2.Omzettermodule4.Schroef(nr.10x½")
11.Monteerdeclaxonopdedashboardversteviging
(Figuur44enFiguur48).
12.Leidbijdemontagevanhetdashboardde
chokekabelonderdeverbindingsbeugeltussen
devoetplaatenhetdashboard,enoverde
schakelkabel(Figuur41).
g193164
Figuur41
1.Verbindingsbeugeltussen
voetplaatendashboard
3.Chokekabel
2.Schakelkabel
13.Plaatshetdashboardoverdeparkeerremhendel.
14.Bevestighetdashboardmet10torxschroeven
(¼"x1¼");zieFiguur42.
Belangrijk:Monteerdeschroevenvanuit
hetmiddennaarbuitentoe.Laatde
schroevenhierbijloszittentotdatzealle10
gemonteerdzijn.Draaideschroevenvast;
werkvanuithetmiddennaarbuitentoe.
g227500
Figuur42
1.Torxschroef(¼"x1¼")
2.Dashboard
15.Steldedashboardverstevigingzoafdatdeze
gelijkkomtmetdevoorsterandvanhet
dashboard;ditdoetualsvolgt:
A.Tildedashboardverstevigingopzodatdeze
stevigtegenhetdashboardaanzit.
15
