Installation Instructions
Table Of Contents
- .
- 1 De transportkist verwijderen en de wielsets monteren
- 2 De stuurkolom monteren
- 3 De parkeerrem monteren
- 4 De schakelkabel aansluiten op de schakelhendel (enkel benzinemodellen)
- 5 De acculader monteren (uitsluitend elektrische modellen)
- 6 Het gaspedaal, de contactschakelaar en de omzettermodule verwijderen (uitsluitend elektrische modellen)
- 7 De spanning van de parkeerrem afstellen
- 8 De steunbeugels van de bodemplaat monteren
- 9 De voet van de stoel monteren
- 10 De voetplaat en het dashboard monteren
- 11 Het gaspedaal monteren (uitsluitend elektrische modellen)
- 12 De kabelboom monteren
- 13 De spatborden monteren
- 14 De chokekabel leiden en aansluiten (enkel benzinemodellen)
- 15 De afdekking van de voetplaat monteren
- 16 De brandstoftank monteren (uitsluitend benzinemodellen)
- 17 De accu monteren (uitsluitend benzinemodellen)
- 18 De accu aankoppelen (uitsluitend benzinemodellen)
- 19 De accu's aankoppelen (uitsluitend elektrische modellen)
- 20 De schakelkabel nazien en afstellen (enkel benzinemodellen)
- 21 De motorkap plaatsen
- 22 De trekhaak monteren
- 23 De stootvlakken van de laadbakvergrendeling monteren
- 24 Stuurwiel monteren
- 25 De montage voltooien

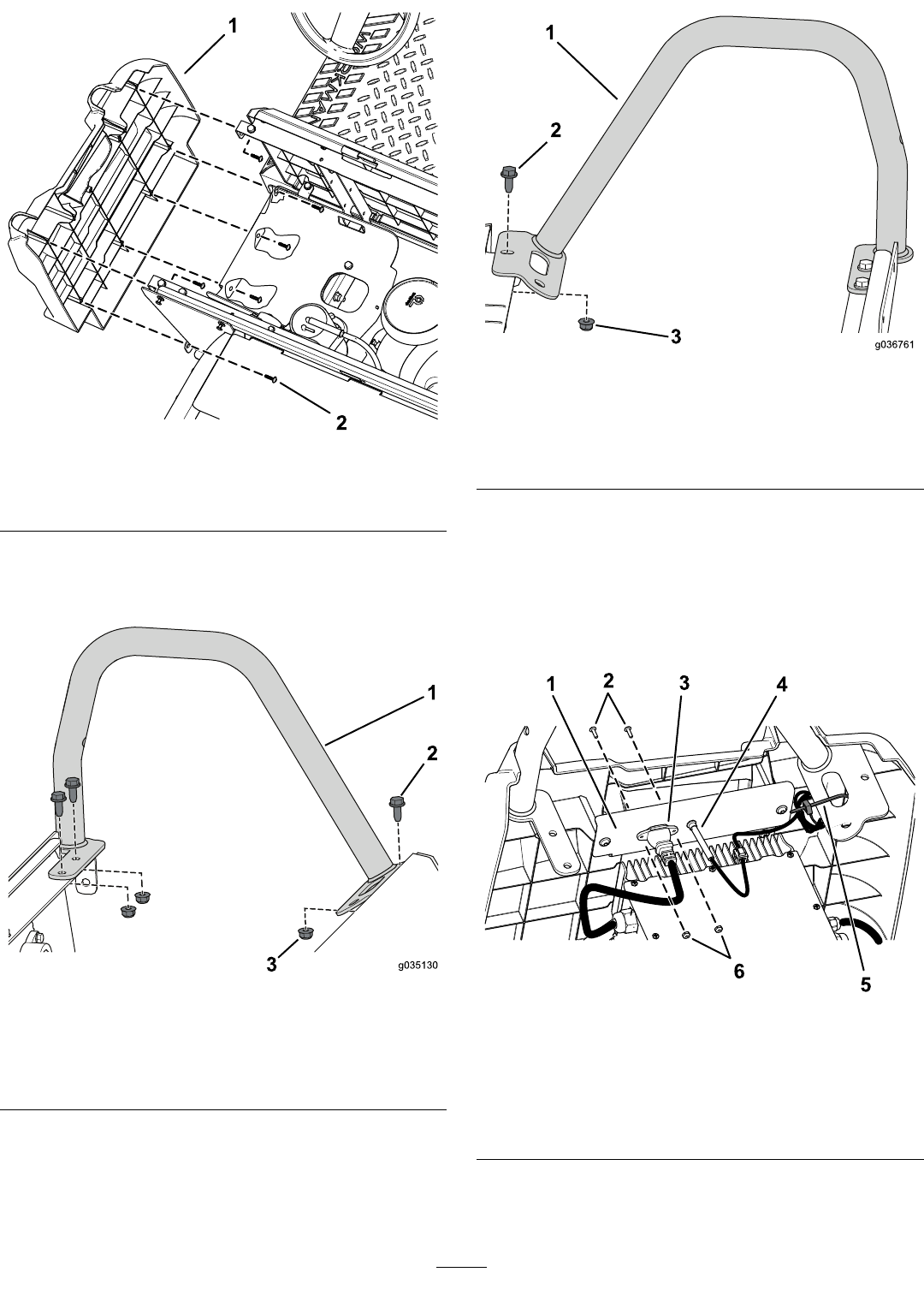

g199036
Figuur29
1.Zijpaneel
2.Torxschroef(M60x
22mm)
16.Monteerde2handgrepenmet3ensbouten
(5/16"x¾")en3ensmoeren(5/16")aanelke
kant;(Figuur30enFiguur31).
g036760
Figuur30
Linkerhandgreepgetoond
1.Kleinehandgreep
3.Flensmoer(5/16")
2.Flensbout(5/16"x¾")
g036761
Figuur31
Rechterhandgreepgetoond
1.Grotehandgreep3.Flensmoer(5/16")
2.Flensbout(5/16"x¾")
17.Koppeldekabelvanhetlaadstatuslampjeen
devoedingskabelaanopdeladerbeugel,en
zetdevoedingskabelvastmetbehulpvande2
kruiskopschroeven(nr.6x½")en2borgmoeren
(nr.6);zieFiguur32.
Belangrijk:Dezestapisalleenbedoeldvoor
elektrischemodellen.
g191366
Figuur32
1.Acculaderbeugel4.Kabelvan
laadstatuslampje
2.Kruiskopschroeven
(nr.6x½")
5.Kabelbinder
3.Voedingskabel
6.Borgmoeren(nr.6)
18.Plaatshetlaadstatuslampjeindelamphouder
opdeacculaderbeugel(Figuur32).
