Installation Instructions
Table Of Contents
- .
- 1 De transportkist verwijderen en de wielsets monteren
- 2 De stuurkolom monteren
- 3 De parkeerrem monteren
- 4 De schakelkabel aansluiten op de schakelhendel (enkel benzinemodellen)
- 5 De acculader monteren (uitsluitend elektrische modellen)
- 6 Het gaspedaal, de contactschakelaar en de omzettermodule verwijderen (uitsluitend elektrische modellen)
- 7 De spanning van de parkeerrem afstellen
- 8 De steunbeugels van de bodemplaat monteren
- 9 De voet van de stoel monteren
- 10 De voetplaat en het dashboard monteren
- 11 Het gaspedaal monteren (uitsluitend elektrische modellen)
- 12 De kabelboom monteren
- 13 De spatborden monteren
- 14 De chokekabel leiden en aansluiten (enkel benzinemodellen)
- 15 De afdekking van de voetplaat monteren
- 16 De brandstoftank monteren (uitsluitend benzinemodellen)
- 17 De accu monteren (uitsluitend benzinemodellen)
- 18 De accu aankoppelen (uitsluitend benzinemodellen)
- 19 De accu's aankoppelen (uitsluitend elektrische modellen)
- 20 De schakelkabel nazien en afstellen (enkel benzinemodellen)
- 21 De motorkap plaatsen
- 22 De trekhaak monteren
- 23 De stootvlakken van de laadbakvergrendeling monteren
- 24 Stuurwiel monteren
- 25 De montage voltooien

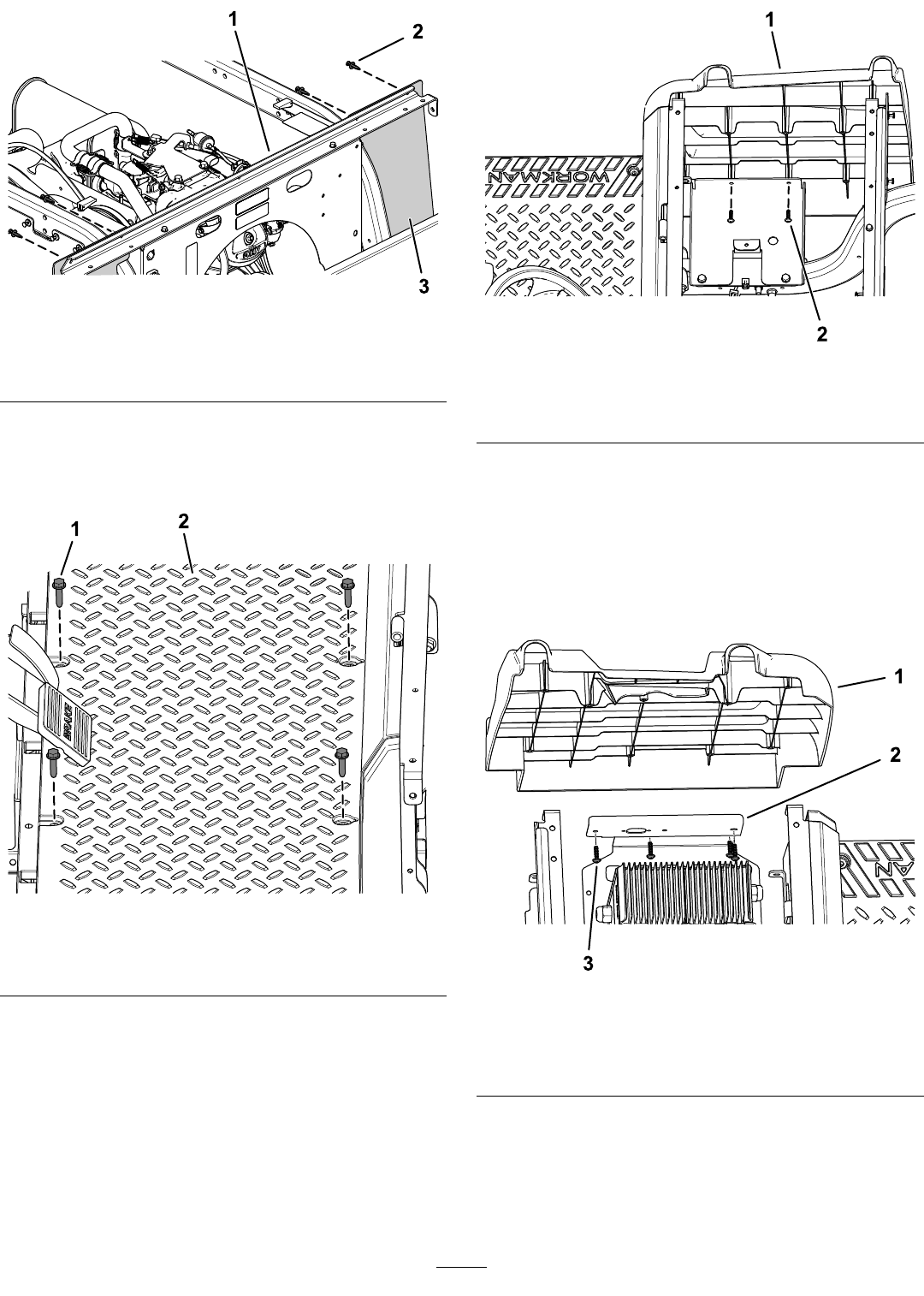

g191669
Figuur23
1.Achterstestoelsteun
3.Rubberenafdekplaat
2.Plasticpopnagel
8.Bevestighetvloerdeelaandekanaalbeves-
tigingenvandevloerplaat;monteerhiervoor
4zelftappendeschroeven(5/16"x1¼")inde
binnenstegatenvanhetvloerdeel(Figuur24).
g191680
Figuur24
1.Zeltappendeschroef
(5/16"x1¼")
2.Vloerdeel
9.Snijdekabelbinderwaarmeedeaccubevestigd
isdoor,neemdeaccuuitdeaccubak,verwijder
deaccubakenmonteerde2torxschroeven
(M60x22mm)inhetrechterpaneel(Figuur25).
Belangrijk:Dezestapisalleenbedoeldvoor
benzinemodellen.
Belangrijk:Draaideschroevennietvaster
dan249N·cm.
g198944
Figuur25
1.Rechterpaneel
2.Torxschroef(M60x
22mm)
10.Bevestigdeladerbeugelaanhetlinkerpaneel;
gebruikhierbij4torxschroeven(M60x22mm)
zoalsafgebeeldinFiguur26.
Belangrijk:Dezestapisalleenbedoeldvoor
elektrischemodellen.
Belangrijk:Draaideschroevennietvaster
dan249N·cm.
g193101
Figuur26
1.Linkerpaneel
3.Torxschroef(M60x
22mm)
2.Acculaderbeugel
11.Monteerhetlinkerpaneelmet4torxschroeven
(M60x22mm)zoalsafgebeeldinFiguur27.
Belangrijk:Dezestapisalleenbedoeldvoor
elektrischemodellen.
10
