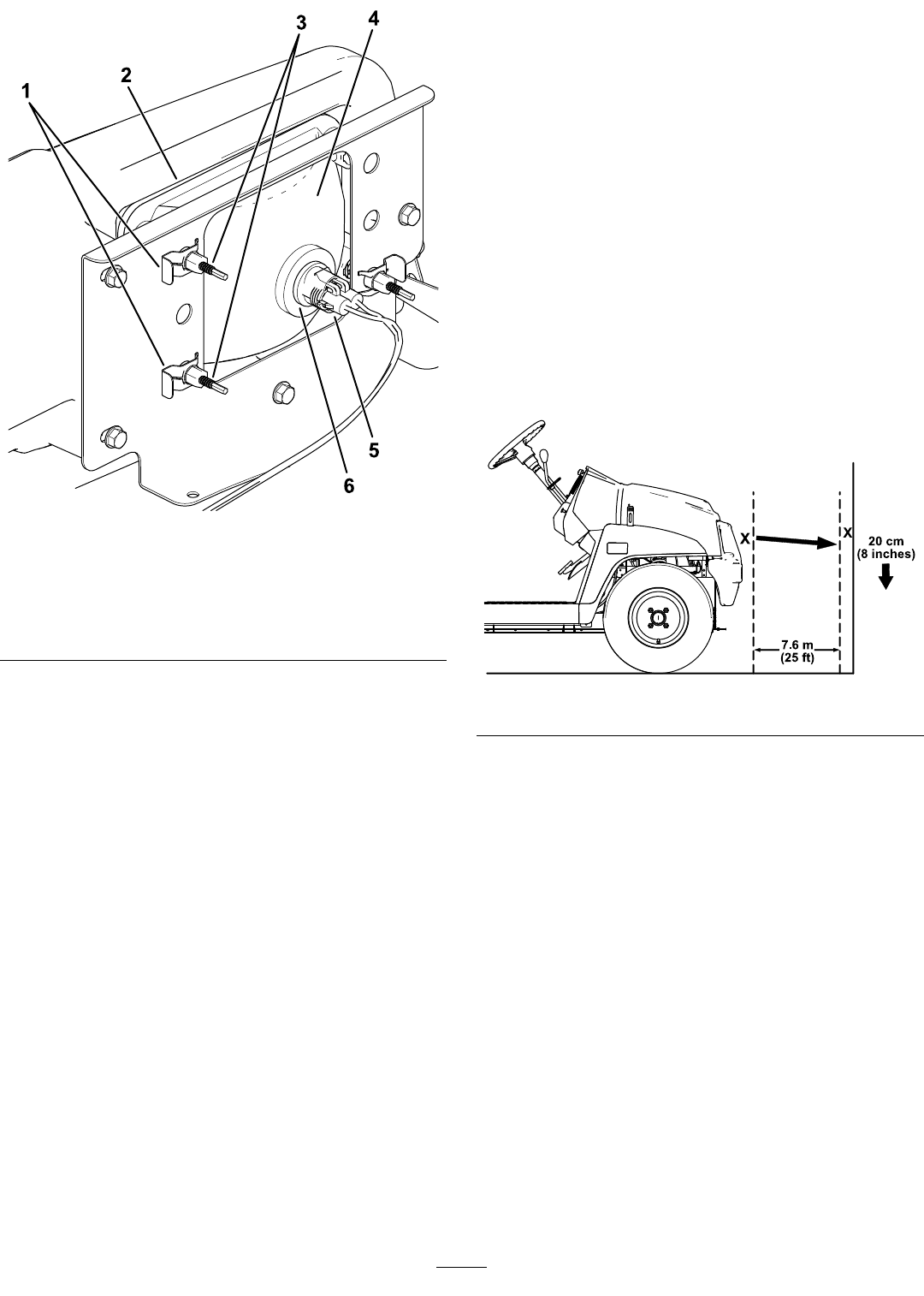

Figuur40
1.Snelklem
4.Koplamp
2.Openingindebumper
5.Elektrische
kabelboomaansluiting
3.Stelschroef
6.Lamp
4.Verwijderdesnelklemmenwaarmeedekoplamp
aandekoplampbeugelisbevestigd(Figuur40).
Opmerking:Bewaaralleonderdelenvoorde
montagevandenieuwekoplamp.
5.Verwijderdekoplampdoordezenaarvoren
doordeopeningindevoorbumpertetrekken
(Figuur40).
6.Monteerdenieuwekoplampviadeopeningin
debumper(Figuur40).
Opmerking:Zorgervoordatdeafstelpennen
opéénlijnzijnmetdeopeningeninde
montagebeugelachterdebumper.
7.Zetdekoplampvastmetdesnelklemmendieu
hebtverwijderdinstap4.
8.Koppeldeelektrischeaansluitingvoorde
kabelboomaanopdeaansluitingvandelamp
(Figuur40).
9.Versteldekoplampenomdelichtbundelin
degewenstestandtezetten;zieKoplampen
afstellen(bladz.37).
Koplampenafstellen
Gaalsvolgttewerkomdestandvandekoplampenaf
testellenalseenkoplampisvervangenofverwijderd.
1.Parkeerdemachineopeenhorizontaal
oppervlakmetdekoplampenopongeveer
7,6meterverwijderdvaneenmuur(Figuur41).
2.Meetdeafstandvandevloertothetmiddenvan
dekoplampenmaakeenmarkeringopdezelfde
hoogteopdemuur.
3.DraaihetcontactsleuteltjeopAANenontsteek
dekoplampen.
4.Onthoudwaardekoplampengerichtzijnopde
muur.
Hethelderstegedeeltevandelichtstraalvande
koplampendientzich20cmonderdemarkering
opdemuurtebevinden(Figuur41).
g298100
Figuur41
5.Draaiachteraandekoplampdestelschroeven
(Figuur40)omdekoplamptedraaienende
straalterichten.
6.Sluitdeaccu'saanensluitdemotorkap;zieDe
accu'saansluiten(bladz.35).
