FormNo.3404-877RevA

Kitdemontagemdebaldedolixo

VeículoutilitárioWorkman

GTX

Modelonº07028

Instruçõesdeinstalação

Segurança

AVISO

CALIFÓRNIA

Proposição65Aviso

ÉdoconhecimentodoEstadodaCalifórnia

queumouváriosprodutosquímicosdeste

produtopodemprovocarcancro,defeitos

congénitosououtrosproblemasreprodutivos.

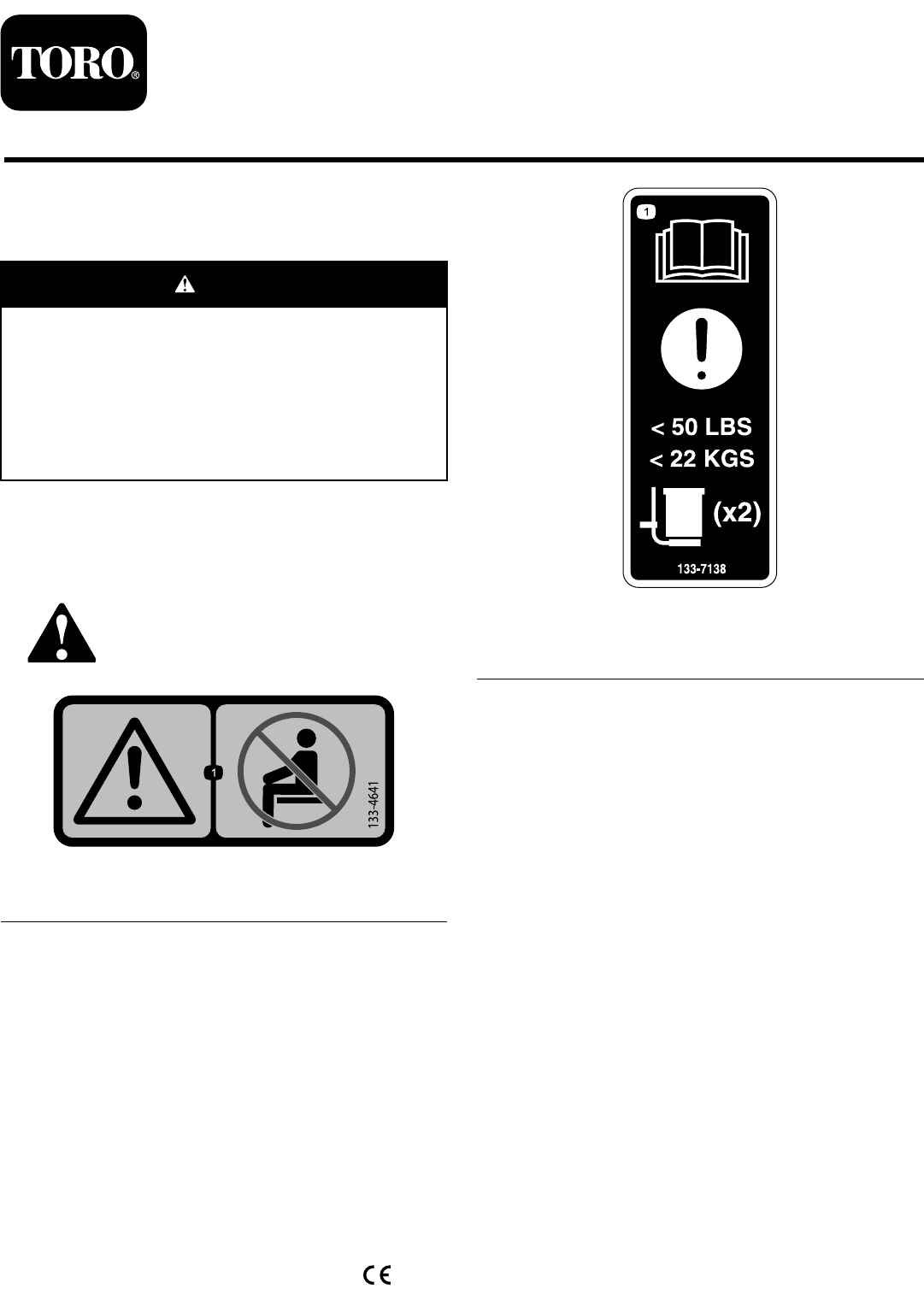

Autocolantesdesegurançae

deinstruções

Osautocolantesdesegurançaede

instruçõessãofacilmentevisíveise

situam-sepróximodaszonasdepotencial

perigo.Substituatodososautocolantes

danicadosouperdidos.

133-4641

1.Aviso—nãotransportepassageirosnoacessório.

133-7138

1.Atenção—leiaoManualdoutilizador;nãoexcedaos22kg

depesoemcadarecipiente.

8111LyndaleAvenueSouth

Bloomington,MN55420

Registeoseuprodutoemwww.Toro.com.

Traduçãodooriginal(PT)

ImpressonosE.U.A.

Todososdireitosreservados

*3404-877*A

Summary of content (8 pages)

PAGE 1
Form No. 3404-877 Rev A Kit de montagem de balde do lixo Veículo utilitário Workman® GTX Modelo nº 07028 Instruções de instalação Segurança AVISO CALIFÓRNIA Proposição 65 Aviso É do conhecimento do Estado da Califórnia que um ou vários produtos químicos deste produto podem provocar cancro, defeitos congénitos ou outros problemas reprodutivos. Autocolantes de segurança e de instruções Os autocolantes de segurança e de instruções são facilmente visíveis e situam-se próximo das zonas de potencial perigo.
PAGE 2
Instalação Peças soltas Utilize a tabela abaixo para verificar se todas as peças foram enviadas. Descrição Quantidade Nenhuma peça necessária – Estrutura do balde do lixo Suporte de montagem da articulação Montagem do balde do lixo Parafuso de cabeça sextavada flangeada (3/8 x 2-1/2 pol.) Parafuso com olhal (3/8 x 5/8 pol.) Porca flangeada (3/8 pol.) Passador de forquilha Perno de gancho Extensão lateral (apenas para máquinas com plataforma de carga de plástico) 1 2 2 Utilização Preparação da máquina.
PAGE 3
Instalação das montagens dos baldes do lixo na traseira da máquina 4. Instale um suporte de montagem da articulação numa montagem de balde do lixo na altura desejada utilizando dois parafusos de cabeça sextavada flangeada (3/8 x 2-1/2 pol.) e duas porcas flangeadas (3/8 pol.), como se mostra na Figura 4. 1. Retire os quatro parafusos de cabeça sextavada flangeada (5/16 x 3/4 pol.) da parte inferior da plataforma de carga (Figura 2). Nota: Repita este procedimento para a outra montagem.
PAGE 4
6. Insira a estrutura do balde do lixo no tubo recetor da máquina (Figura 6). 9. Insira as montagens dos baldes do lixo nos tubos da estrutura do balde do lixo (Figura 9). Importante: Certifique-se de que as ranhuras dos postes da extensão lateral estão alinhados como se mostra na Figura 6. Figura 9 1. Tubo da estrutura do balde 2. Montagem do balde do do lixo lixo montada Figura 6 1. Tubo recetor 10.
PAGE 5
Instalação das montagens dos baldes do lixo na traseira da máquina Para máquinas com plataforma de carga de aço Repita os passos 4 a Instalação das montagens dos baldes do lixo na traseira da máquina (página 3) de 10. Importante: Não instale já as extensões laterais.
PAGE 6
Instalação das montagens dos baldes do lixo na frente da máquina Para máquinas com ou sem kit de proteção de escova instalado Repita os passos 4 a Instalação das montagens dos baldes do lixo na traseira da máquina (página 3) de 10. Importante: Não instale já as extensões laterais.
PAGE 7
Sem kit de proteção de escova instalado—Figura 13 Figura 13 7
