User's Guide

7
CMS505

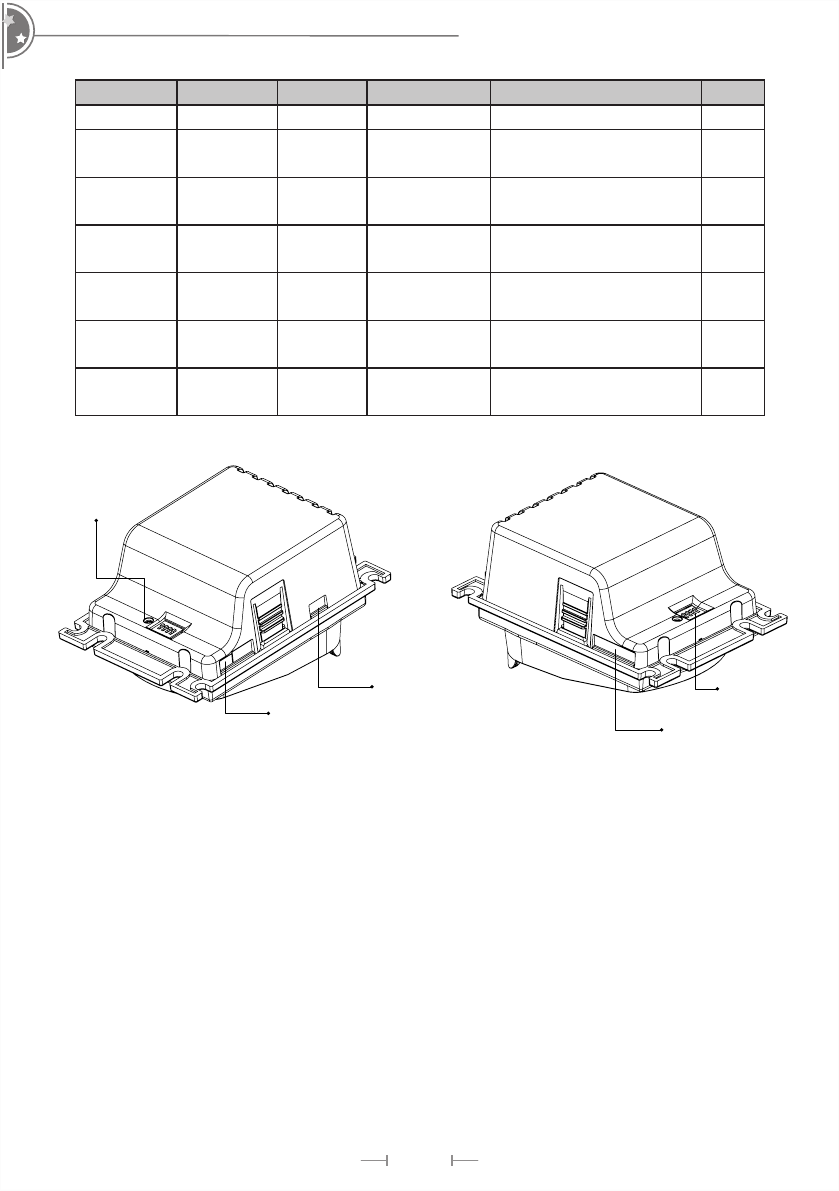

7. Wiring
Connector Interface Voltage Use Wire Pag.
J2 Power +12V DC Power Cable WEL-R7U02 8
WEL-
R7U02
Power +12V DC
Power
Extension
CU-R961-1 9
CN4
RS232/
UART
Data Transfer
WEL-R7U06
(Purchase)
10
CN4 USB/UART Data Transfer
2WIR-CP2102N-00
(Purchase)
11
J4
PULSE/
HOPPER
Data Transfer
2WIR-CMS3000C-00
(Purchase)
12
CMS100H Power +12V DC
CMS100H
Power cord
2WIR-CMS100G1-0B
(Purchase)
13
CMS100H
UART/
UART
CMS100H
Data transfer
2WIR-CMS100H1-0A
(Purchase)
14
Setting Button
Dip Switch
( J2 )
WEL-R7U02
( J4 )
2WIR-CMS300C-00
( CN4 )
WEL-R7U06
2WIR-CP2102N--00
For Software update
