• Podłożemocującemusiposiadaćudźwigwynoszącyconajmniej25kg.
• Podłącz odpowiednie źródło sprężonego powietrza za pomocą węża dopływu sprężonego powietrza (1) do
przyłącza 1/4" (cal). Zastosuj odpowiedni materiał uszczelniający, np. taśma PTFE, w celu bezpiecznego
uszczelnianiazwojówgwintuprzyłącza.
• Dopodłączeniadyszysprężonego powietrza lubodpowiedniegourządzenia(pistolet natryskowy itp.)zastosuj
odpowiednisystemszybkozłączekzprzyłączemgwintowanym1/4"BSP(niejestobjętyzakresemdostawytego
produktu).Zastosujodpowiednimateriałuszczelniającydouszczelnieniazwojówgwintu.
9. Montaż
 Przestrzegajinformacjizawartychwrozdziale„Przygotowaniadomontażu”!
 Należyupewnićsię,żepodczaswierceniaotworówmontażowychlubpodczasprzykręcanianiezostaną
uszkodzoneistniejącekablelubprzewody(wtymprzewodywodne).

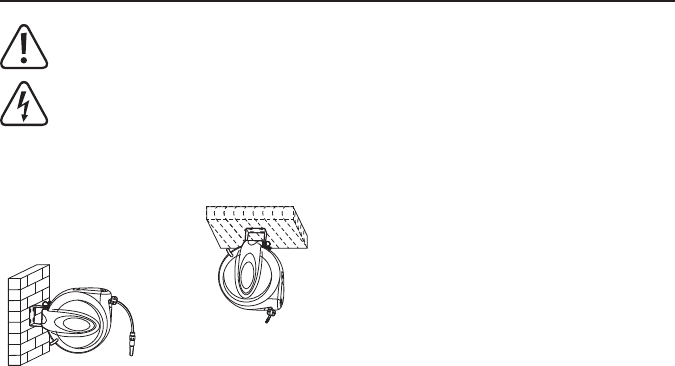

a) Montaż na ścianie lub sucie
Wążdosprężonegopowietrzazkołowrotkiemmożezostać
zamontowany przy pomocy uchwytu (2) na ścianach,
na kolumnach, na podłodze lub na sucie. Wąż do
sprężonegopowietrzazkołowrotkiemmożnazamontować
naróżnychpodłożach,jaknp.ścianylubsutyzcegieł,
betonu, konstrukcji stalowych w warsztatach lub na
elementachdrewnianychodostatecznymudźwigu.
Należy pamiętać, że podczas wiercenia statyczne
elementynośne,jaknp.wspornikistropuniemogązostać
nadmiernieosłabione.
• Podczaswykonywaniawymiarowodokładnychwierconychotworównależykierowaćsięuchwytem.Wtymcelu
wyjmijuchwytzobudowybębnazwężem(8).Wyciągnijtrzpieńmocujący(3)złącznikówmocującychdogóryi
wyjmijuchwyt.
• Użyj uchwytu jako szablonu. Ustal pozycje otworów poprzez zaznaczenie ołówkiem środków otworów i
przeniesieniezarysuotworówwkształciedziurkiodkluczaprzezzaznaczeniebezpośredniozprawidłowopoziomo
umieszczonegouchwytunapodłożemocująceinastępnieustalenieśrodkówotworów.
• Podczaswierceniaotworówzwracajuwagęnarównomierneodległościiwliczpołowęśrednicyśrubydogórnej
krawędzi.Otworywkształciedziurkiodkluczawuchwycienależywywiercićwmiaręmożliwościwrównomiernej
odległości,abyśrubymocującemogłyprzylegaćdogórnejkrawędziotworówwkształciedziurkiodkluczauchwytu.
• Wywiercićotwory mocującewiertarkąiodpowiednimwiertłem. Wprzypadku podłożymineralnychnależyużyć
wiertłazwęglikówspiekanych,przypodłożachmetalowychlubdrewnianychwystarcząwiertładometalu.
• Wzależnościodpowierzchnimocowaniazastosujkołkiwkamiennychścianach.Wdrewnianympodłożumożna
jeprzykręcić dołączonymiśrubami. Jednakżerównież podczasmontażu wdrewnie należywywiercić wstępnie
otworydośrub.Wywierćzasadniczyotwórodpowiedniomniejszy,abyśrubybyłystabilnieosadzoneiniemogłysię
poluzować.Wtymprzypadku(mocowaniewdrewnie)kołkiniesąpotrzebne.
