Exigences électriques
Cet appareil doit être branché à un circuit de dérivation de
120 VCA, 60 Hz, 15 A.
La hotte doit être branchée à une prise de courant mise à
la terre et installée en conformité avec les réglementations
en vigueur.
Lorsqu’elles sont protégées par un disjoncteur de fuite à la
terre, les hottes encastrées sur mesure PROFESSIONAL
de THERMADOR peuvent être utilisées dans des endroits
humides à l’abri des conditions météorologiques
extérieures et de saturations par de l’eau et d’autres
liquides, quoiqu’elles puissent être soumises à un certain
degré d’humidité (par exemple, lors d’une installation sur
une terrasse couverte ou une véranda). Consultez les
codes locaux, le Code national de l’électricité/Code
Canadien de l’électricité, et l’autorité compétente pour
obtenir de plus amples renseignements.
Consultez le code de la construction de votre localité pour
connaître la méthode d’installation adéquate. Aux É.-U., si
aucun code local n’est en vigueur, cet appareil doit être
installé conformément à la plus récente édition de la norme
no 70 du Code national de l’électricité/NFPA (Association
nationale des services d’incendie). Au Canada,
l’installation doit respecter les normes d’installation CAN 1-
B149.1 et. 2 pour les appareils au gaz ou les codes locaux
en vigueur.
Cet appareil doit être mis à la terre. Dans les cas de court-
circuit, la mise à la terre réduit les risques de décharge
électrique en fournissant au courant électrique un fil par où
s’échapper.
Données électriques apparaissant sur la
plaque signalétique :
Les données électriques relatives à l’appareil, y compris le
numéro de modèle et le numéro de série, se trouvent sur la
plaque signalétique située à l’intérieur de l’appareil, visible
lors du retrait du cadre des filtres (consultez la Figure 29 à
la page 19).
Raccord pour la hotte
Assemblage du raccord
La hauteur totale du raccord est de 8-3/8 po (212 mm). Le
raccord doit être installé à 6-1/2 po (165 mm) au-dessus de
la hotte. Une portion de 1-7/8 po doit se trouver sous le
rebord supérieur de la hotte. Consultez la Figure 4 à la
page 9 pour connaître les dimensions totales de la hotte.
1. Alignez les trous de montage de la base du raccord
avec les trous de montage de la bride de 1/2 po
(13 mm) du dessus de la hotte.
2. Fixez le raccord à la hotte à l’aide des quatre vis à tôle
de 1 po (25,4 mm) fournies avec la hotte.
3. Scellez les joints entre le raccord et la hotte avec du
ruban en aluminium.
4. Enlevez le morceau de ruban qui tient le registre en
position fermée.
ATTENTION!
Cette hotte doit être convenablement mise à la terre. Un
technicien qualifié doit installer cet appareil en
conformité avec tous les codes de l’électricité locaux et
nationaux en vigueur.
ATTENTION!
Cet appareil doit être mis à la terre.

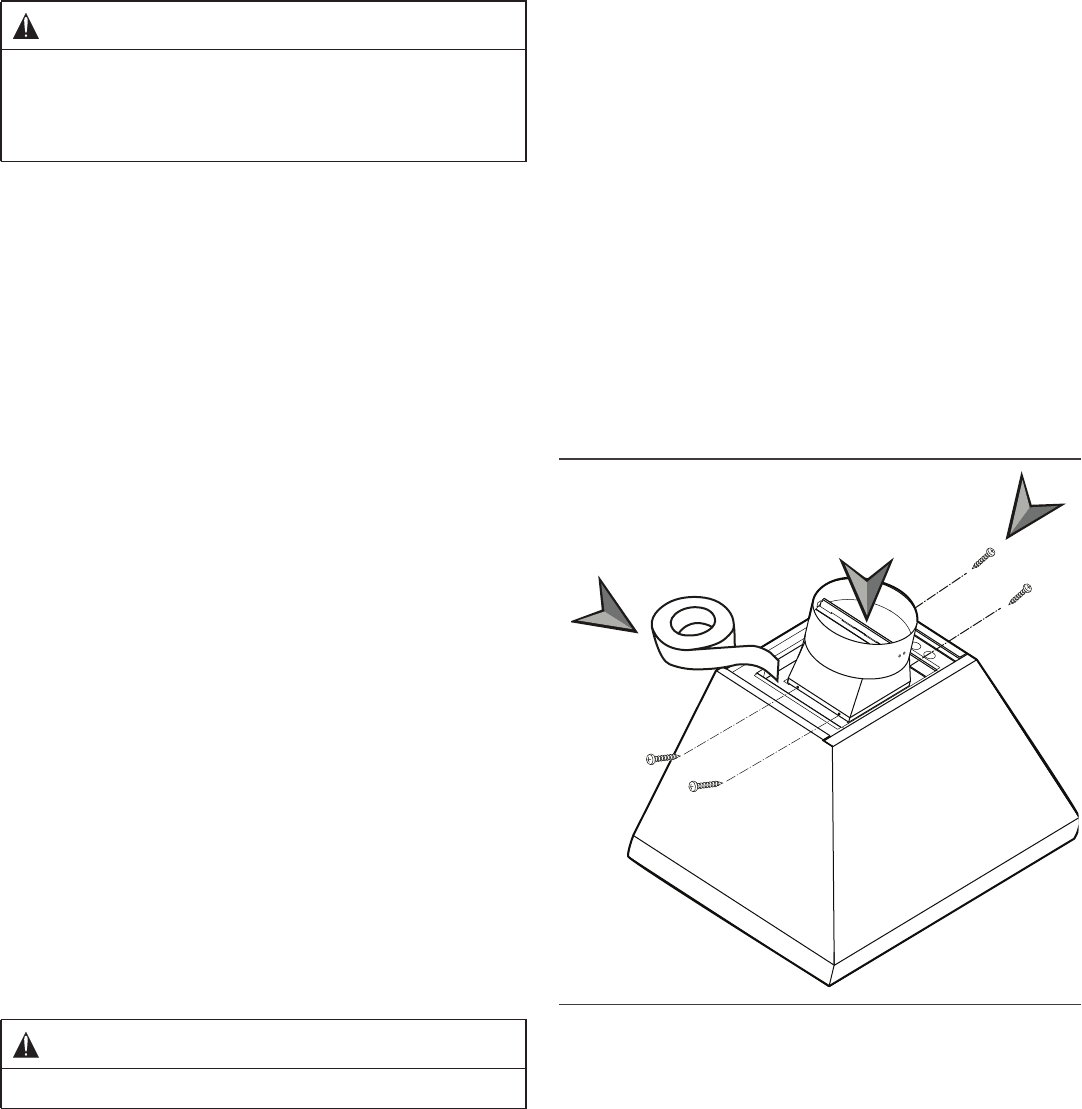

Figure 3 : Installation du raccord
3
2
1
