001
TSIFCTL.TSIF1_CNTCLK
TSIF1
CounterClock
STC_CLKIN
010
AUXCLK
PLL
Controller1
VSCLKDIS.TSIFCNT1
GP[4]/STC_CLKIN
DEV_MXI/DEV_CLKIN
011
CRG0_VCXI
URXD2/CRG1_VCXI/GP[39]/CRG0_VCXI
11x
10x
PINMUX0.CRGMUX
UCTS2/USD2/CRG0_VCXI/GP[42]/TS1_PTSO
100
000
VP_CLKIN2
VP_CLKIN2
CRG1_VCXI
101
VP_CLKIN3/TS1_CLKO
VP_CLKIN3
(A)110,111=Reserved.
URXD2/CRG1_VCXI/GP[39]/CRG0_VCXI
TMS320DM6467T
SPRS605C JULY 2009REVISED JUNE 2012
www.ti.com

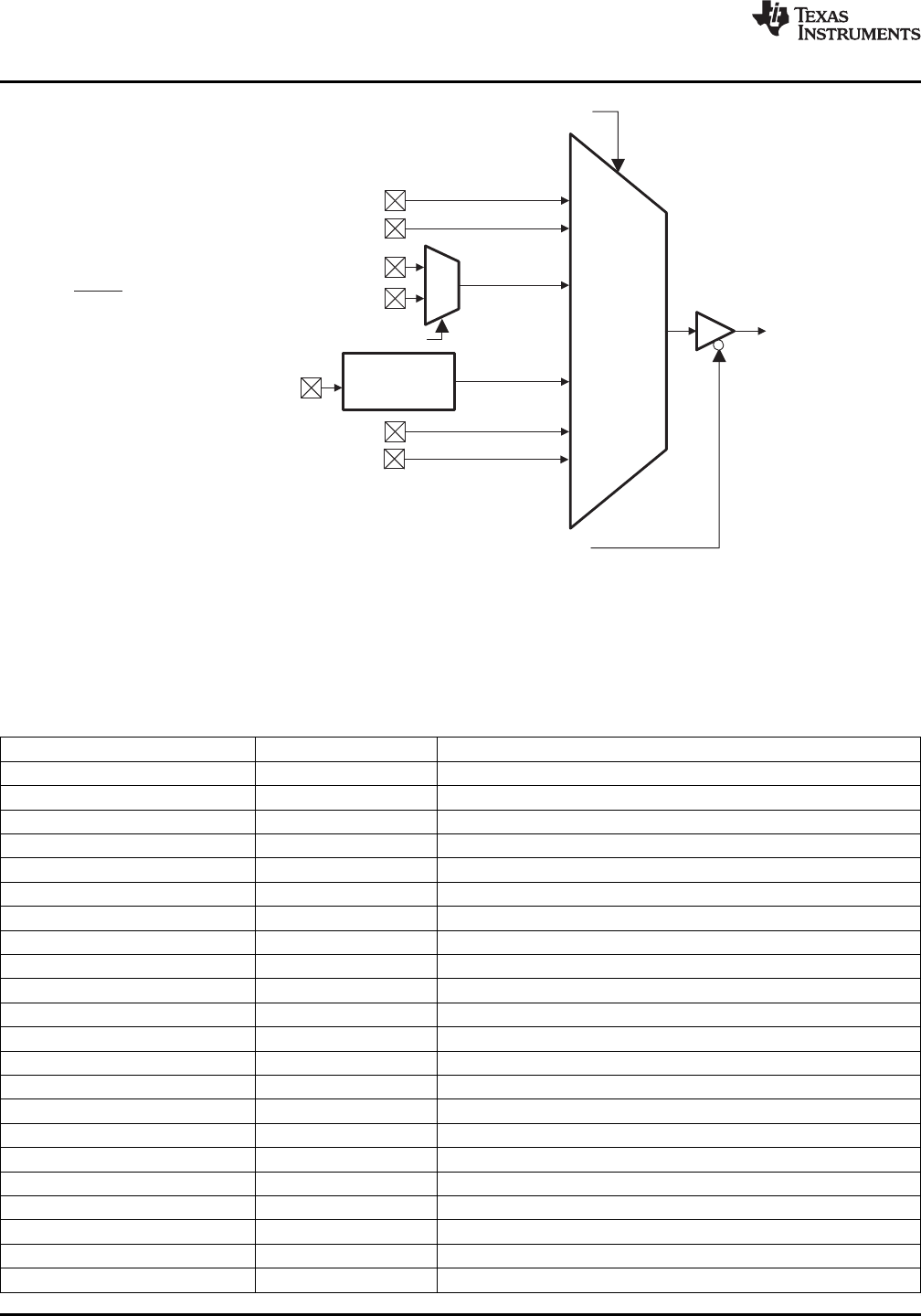

Figure 7-44. TSIF1 Counter Clock Selection
7.12.3 TSIF Peripheral Register Description(s)
The TSIF0 and TSIF1 registers are shown in Table 7-50 and Table 7-51, respectively.
Table 7-50. TSIF0 Registers
HEX ADDRESS RANGE ACRONYM REGISTER NAME
0x01C1 3000 PID TSIF0 peripheral identification (PID) register
0x01C1 3004 CTRL0 Control register 0 register
0x01C1 3008 CTRL1 Control register 1 register
0x01C1 300C INTEN Interrupt enable register
0x01C1 3010 INTEN_SET Interrupt enable set register
0x01C1 3014 INTEN_CLR Interrupt enable clear register
0x01C1 3018 INTSTAT Interrupt status register
0x01C1 301C INTSTAT_CLR Interrupt status clear register
0x01C1 3020 EMU_CTRL Emulation control register
0x01C1 3024 ASYNC_TX_WAIT Asynchronous transmit wait time register
0x01C1 3028 PAT_SEN_CFG Program association table (PAT) sense configuration register
0x01C1 302C PAT_STR_ADDR PAT store address register
0x01C1 3030 PMT_SEN_CFG Program map table (PMT) sense configuration register
0x01C1 3034 PMT_STR_ADDR PMT store address register
0x01C1 3038 BSP_IN Boundary sensing packet (BSP) in register
0x01C1 303C BSP_STORE_ADDR BSP in store address register
0x01C1 3040 PCR_SENSE_CFG Program clock reference (PCR) sense configuration register
0x01C1 3044 PID0_FILT_CFG Packet Identifier (PID) 0 (PID0) filter configuration register
0x01C1 3048 PID1_FILT_CFG PID1 filter configuration register
0x01C1 304C PID2_FILT_CFG PID2 filter configuration register
0x01C1 3050 PID3_FILT_CFG PID3 filter configuration register
0x01C1 3054 PID4_FILT_CFG PID4 filter configuration register
