4 Pin Description
4.1 Pin Numbering
1 ANT
2 GND
3 PIO0
4 PIO1
5 PIO2
6 PIO3
7 PIO4
8 PIO5
9 PIO6
10 PIO7
11 PIO8
12 PIO9
13 PIO10
14 PIO11
GND 34
AIO0 33
AIO1 32
RESET 31
SPI_MISO 30
SPI_CSB 29
SPI_CLK 28
SPI_MOSI 27
UART_CTS 26
UART_TX 25
UART_RTS 24
UART_RX 23
VSUP 22
GND 21
USB_DN 15
USB_DP 16
PCM_CLK 17
PCM_OUT 18
PCM_IN 19
PCM_SYNC 20
35 GND

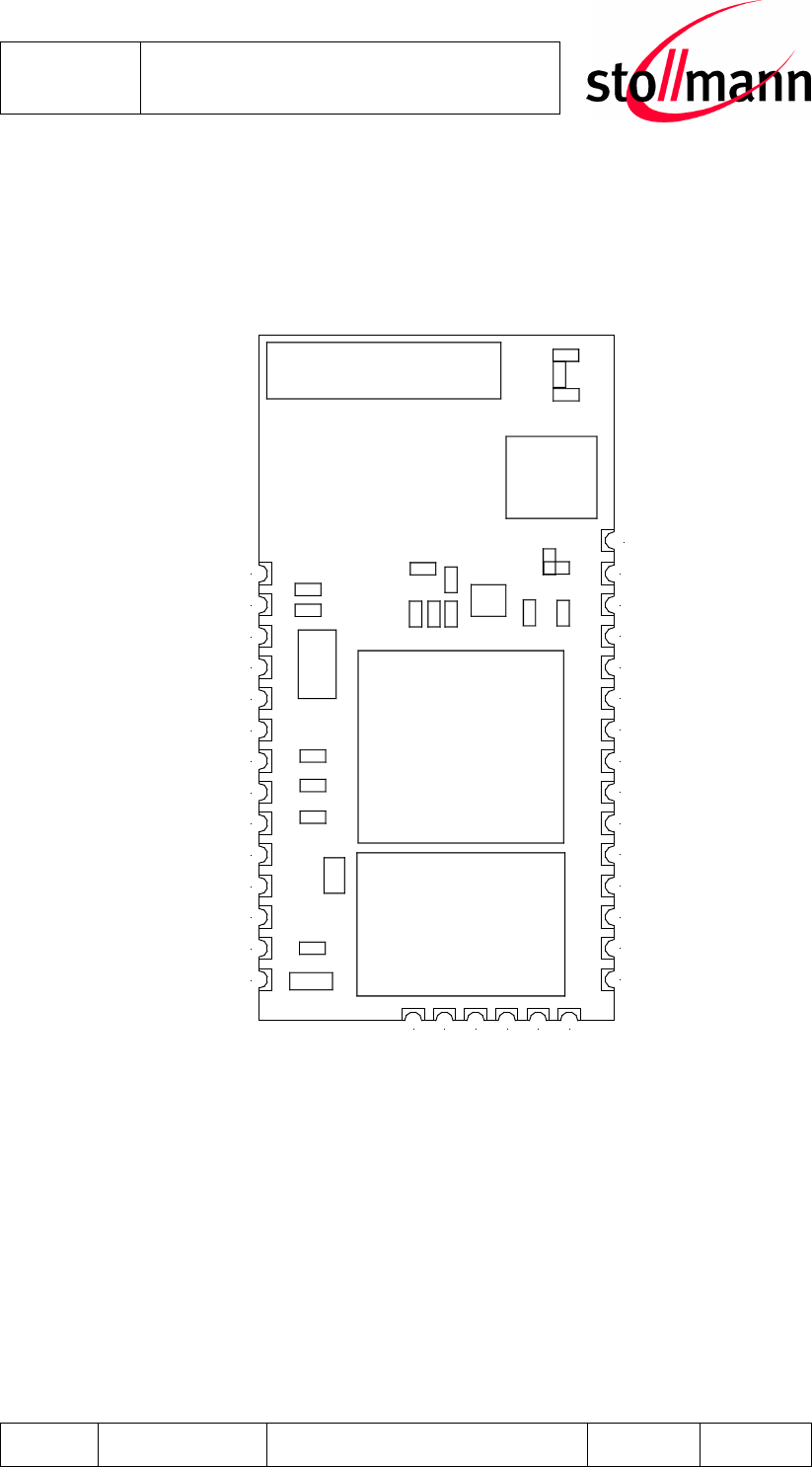

Figure 4.1 BlueMod+B20 Pin Numbering
