Operation Manual

Bedien- und Funktionselemente
5

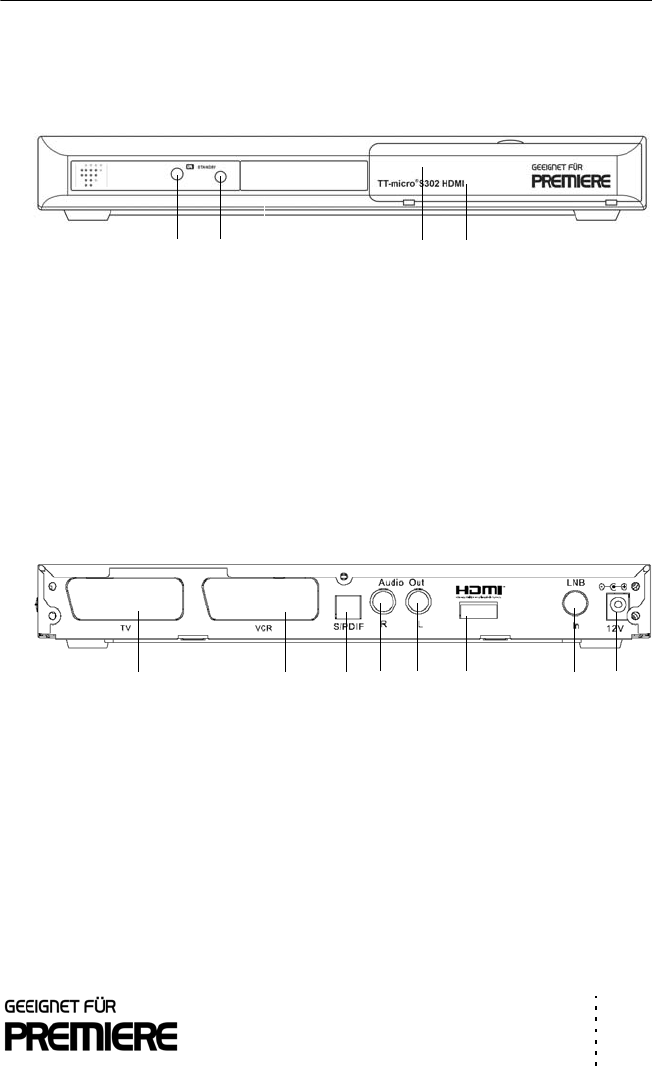

1. Bedien- und Funktionselemente
z Vorderansicht des Receivers
A IR-Empfänger
B LED-Anzeige
grün: Gerät ist eingeschaltet
rot: Gerät im Stand-By-Modus
keine Farbanzeige: Gerät ist stromlos
C CI-Schacht (hinter Klappe, oben)
D Kartenleser (hinter Klappe, unten)
z Rückansicht des Receivers
E TV-SCART-Buchse
F VCR/DVD-SCART-Buchse
G S/PDIF-Ausgang (Audio digital)
H Analog Audio R (rechts)
I Analog Audio L (links)
J TV-HDMI-Anschlussbuchse
K Eingangsbuchse für Satellitenantenne
L Stromnetzanschluss 12 V
A B
C
D
E FG
H
I
J
K
L
