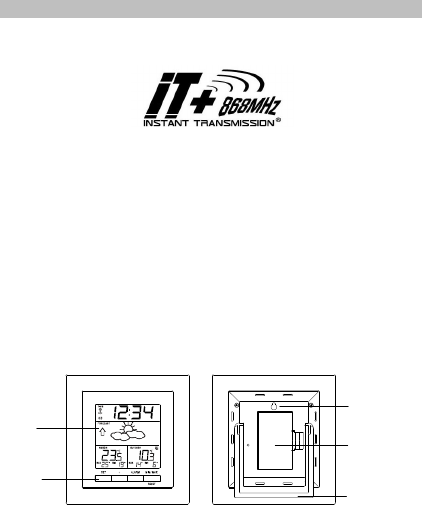

DRAHTLOSE 868 MHz-WETTERSTATION Bedienungsanleitung EINFÜHRUNG: Herzlichen Glückwunsch zum Erwerb dieser Wetterstation mit drahtloser 868 MHz-Fernübertragung der Außentemperatur und der Anzeige von Raumtemperatur, Wettervorhersagesymbolen und Wettertendenzindikatoren. Die Station besitzt ferner eine funkgesteuerte DCF 77-Uhr mit Alarmfunktion. Mit nur vier leicht bedienbaren Funktionstasten eignet sich dieses innovative Produkt ideal für den Einsatz in Heim und Büro.
• • • • • • • • • • • • • Funkgesteuerte DCF 77-Zeitanzeige mit manueller Einstelloption DCF-Zeitsignalempfang EIN/AUS (ON/OFF) 24-Stunden-Zeitanzeigeformat Alarmfunktion mit Schlummerfunktion (Snooze) Zeitzonen-Einstelloption ±12 Stunden Temperaturanzeige in Celsius (°C) Raum- und Außentemperaturanzeige mit Speicherung von deren Minimal- und Maximalwerten Manuelle Rückstellung der MIN/MAX-Speicherwerte Wettervorhersage mit 3 Wettersymbolen und Wettertendenzanzeige Drahtlose Fernübertragung per 868 MHz-Sig
2. 3. 4. 5. (siehe “Installation und Austausch der Batterien im Außensender”). Legen Sie innerhalb von 30 Sekunden nach Aktivierung des Außensenders die Batterien in die Wetterstation ein (siehe “Installation und Austausch der Batterien in der Wetterstation”). Sind alle Batterien eingelegt, so werden alle Anzeigesegmente des LCD-Bildschirms kurz sichtbar. Im Anschluss daran werden die Uhrzeit als 0:00 und ein Wettersymbol angezeigt.
Versuch stattgefunden hat. Bleibt der Empfangserfolg auch um 6:00 Uhr aus, so findet der nächste Versuch erst wieder am folgenden Tag um 2:00 Uhr statt. Ist der Empfang erfolgreich, so überschreibt das empfangene Signal die manuell eingestellte Zeit (beziehen Sie sich hierfür bitte auch auf die Hinweise unter “Funkgesteuerter DCF 77-Zeitempfang“ und “Manuelle Zeiteinstellung“).
Hinweis: Im Falle eines Batteriewechsels bei einer der Einheiten muss bei allen Einheiten eine neue Grundeinstellung vorgenommen werden. Dies ist nötig, da der Außensender bei Inbetriebnahme einen Zufallssicherheitscode an die Wetterstation sendet, der von dieser innerhalb der ersten drei Minuten empfangen und gespeichert werden muss.
• Beendigung des Alarms + -Taste (Plus) • Einstellung der Werte im manuellen Einstellmodus • Beendigung des Alarms ALARM-Taste • Eintritt in den Alarm-Einstellmodus • Alarm EIN/AUS (ON/OFF) • Beendigung des Alarms MIN/MAX RESET-Taste • Drücken und Halten zur Rückstellung der gespeicherten minimalen und maximalen Außentemperaturwerte.
* Wird das Sendesignal des Außensenders von der Wetterstation erfolgreich empfangen, so wird das Außensignal-Empfangssymbol eingeschaltet (bei Fehlempfang erscheint kein Symbol auf dem LCD). Auf diese Weise erkennt der Anwender leicht, ob der letzte Empfang erfolgreich (Symbol EIN) oder erfolglos war (Symbol AUS). Für bessere Klarheit der Anzeige ist der LCD-Bildschirm in 3 Sektionen eingeteilt.
• Anzeige der Batterietiefstandsanzeige für den Außentemperatursender. MANUELLE EINSTELLUNGEN: In diesem Einstellmodus können folgende manuellen Einstellungen vorgenommen werden: • Zeitzone • DCF 77-Zeitsignalempfang EIN/AUS (ON/OFF) • Manuelle Zeiteinstellung Drücken Sie zum Eintritt in den Manuellen Einstellmodus die SET-Taste. ZEITZONEN-EINSTELLUNG: Zeitzone (blinkend) Die Voreinstellung der Zeitzone ist "0“ Stunden. Einstellung einer anderen Zeitzone wie folgt: 1.
In Gegenden, in denen kein Empfang des funkgesteuerten DCF 77Zeitsignals möglich ist, kann die Zeitempfangsfunktion auch abgeschaltet werden (AUS = OFF). Die Uhr arbeitet dann als normale Quarzuhr (Voreinstellung EIN = ON). 1. Die Anzeige “ON” (EIN) auf dem LCD beginnt zu blinken. 2. Benutzen Sie die + -Taste, um wunschgemäß die Zeitempfangsfunktion abzuschalten (OFF). 3.
Hinweis: Das Gerät wird trotz manueller Zeiteinstellung weiter täglich versuchen, das DCF 77-Zeitsignal zu empfangen. Bei erfolgreichem Empfang überschreibt die empfangene Zeitinformation die manuell eingestellte Zeit. Während der Empfangsversuche blinkt das DCFSendemastsymbol. Findet kein erfolgreicher Empfang statt, so wird kein DCF-Symbol erscheinen. Es finden jedoch weiterhin Empfangsversuche statt. ALARM-EINSTELLUNG Alarmzeit Alarmsymbol (EIN = ON) Zur Einstellung des Alarms: 1.
2. wird beendet und ertönt nach einer Schlummerzeit von 10 Minuten erneut. Zur kompletten Abschaltung des Alarms kann jede außer der MIN/MAX RESET-Taste benützt werden.
gesunken und eine Wetterverschlechterung zu erwarten ist, wobei es sich aber nicht unbedingt um Regen handeln muss. Hinweis: Nach der Grundeinstellung sollten die Messwerte und Wettervorhersagen für die ersten 12 - 24 Stunden nicht beachtet werden. Dies ist nötig, da die Station erst über diesen Zeitraum auf konstanter Höhe über dem Meeresspiegel Luftdruckdaten sammeln muss, um eine genauere Vorhersage treffen zu können.
Wetterbesserung. Zeigt der Pfeil nach unten, sinkt der Luftdruck und eine Wetterverschlechterung ist zu erwarten. Zieht man dies in Betracht, kann man ersehen, wie sich das Wetter verändert hat und welche Veränderungen zu erwarten sind. Zeigt die Tendenzanzeige z. B. nach unten bei gleichzeitiger Anzeige der Symbole von Sonne und Wolken (Wolkig mit sonnigen Abschnitten), dann fand die letzte registrierte Wetteränderung während einer sonnigen Periode statt (nur das Symbol Sonne).
AUSSENTEMPERATUR UND GESPEICHERTE MIN/MAX-WERTE Die Außentemperatur und deren gespeicherte MIN/MAX-Werte werden in der letzten Sektion des LCD-Bildschirms angezeigt. AußenbereichsEmpfangssymbol Außenbereichssymbol Außentemperatur Gespeicherter MIN-Wert Gespeicherter MAX-Wert Hinweis: Der MIN/MAX-Außentemperaturbereich reicht von -40ºC bis + 60ºC mit 1°C Auflösung.
1. 2. 3. 4. Der Abstand von Wetterstation und Außensender zu Störquellen wie z. B. Computermonitoren oder Fernsehgeräten sollte mindestens 1,5 – 2 Meter betragen. Vermeiden Sie, die Geräteeinheiten direkt an oder in die Nähe von metallischen Türen oder Fensterrahmen zu platzieren. Die Benutzung anderer, auf derselben Frequenz (868 MHz) arbeitender Geräte wie z. B. Kopfhörer oder Lautsprecher kann die korrekte Signalübertragung verhindern.
Stellen Sie vor der Wandmontage sicher, dass die Außentemperatur an der gewünschten Montagestelle korrekt empfangen werden kann. 1. 2. Drehen Sie eine Schraube (nicht im Lieferumfang) an der gewünschten Montagestelle in die Wand und lassen Sie deren Kopf etwa 5 mm von der Wand abstehen. Hängen Sie die Station an die Schraube. Stellen Sie sicher, dass das Gerät vor dem Loslassen sicher am Schraubenkopf einrastet.
Wandmontage wie folgt: 1. Befestigen Sie die Konsole mithilfe von Schrauben und Dübeln an der gewünschten Stelle an der Wand. 2. Klinken Sie den Temperatursender in die Konsole. Hinweis: Bevor Sie die Konsole fest montieren, platzieren Sie bitte alle Gerätteile an den gewünschten Aufstell- und Montageorten und prüfen damit, ob die Außenbereichsdaten korrekt empfangen werden.
• • • Unternehmen Sie keine eigenen Reparaturversuche. Bringen Sie reparaturbedürftige Geräte zum Händler, um sie dort von qualifiziertem Personal überprüfen bzw. reparieren zu lassen. Öffnen des Gehäuses sowie unsachgemäße Handhabung führen zum Erlöschen der Garantieansprüche. Berühren Sie nie einen freiliegenden elektronischen Schaltkreis eines Gerätes. Es besteht hier die hohe Gefahr eines elektrischen Schlages. Setzen Sie die Geräte keinen extremen und plötzlichen Temperaturschwankungen aus.
HAFTUNGSAUSSCHLUSS: • Elektrischer und elektronischer Abfall enthält gefährliche Substanzen. Entsorgung von solchem Abfall in der freien Natur oder auf nicht autorisierten Deponien schädigt die Umwelt in hohem Maße. • Bitte kontaktieren Sie Ihre lokalen oder regionalen Verwaltungsstellen zum Erhalt der Adressen autorisierter Deponien oder Wertstoffhöfe mit selektiver Abfalltrennung. • Alle elektronischen Geräte und Instrumente müssen ab sofort dem Recycling zugeführt werden.
R&TTE Directive 1999/5/EC Zusammenfassung der Konformitätserklärung: Wir erklären hiermit, dass dieses Gerät für die drahtlose Datenübertragung den wesentlichen Anforderungen der R&TTE Directive 1999/5/EC entspricht.
