1 Afbeeldingen

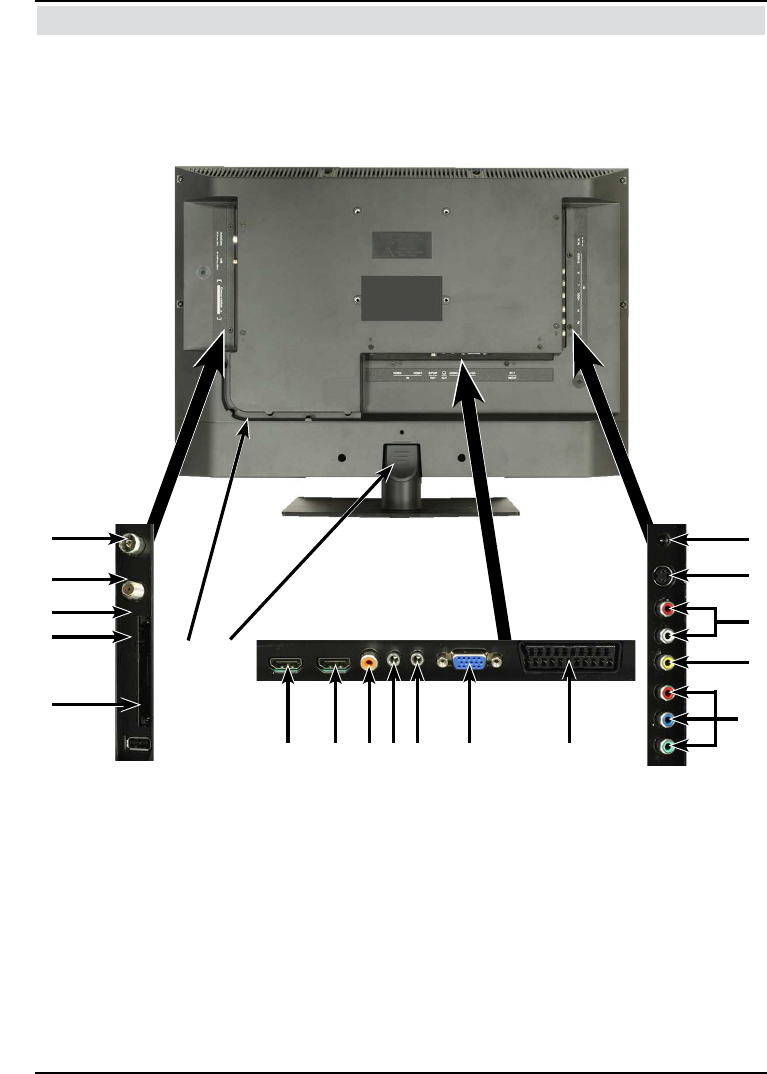

Achterzijde van het apparaat
TechniVision 22 ISIO
(aansluitingen)
2
1 Antenne-ingang
(DVB-C, DVB-T,
analoog)
2 LNB-ingang (DVB-S)
3 LAN-aansluiting
4 USB-aansluiting
5 Common Interface
6 DC-aansluiting
7 S-video-ingang
8 Audio-ingang (R, L)
(S-video-, video- en
componenteningang)
9 Video-ingang
10 Componenteningang
11 Kabelgeleiding
12 Dekplaat
standaardbevestiging
13 HDMI-ingang 2
14 HDMI-ingang 1
15 Audio-uitgang digitaal
(S/P-DIF elektrisch)
16 Aansluiting hoofdtelefoon
(mini-jack 3,5 mm)
17 Audio-ingang (VGA/DVI)
(mini-jack 3,5 mm)
18 VGA-aansluiting
19 Scart-aansluiting
(EuroAV)
1211
151413 1617 18 19
1
2
5
3
4
6
7
10
9
8
