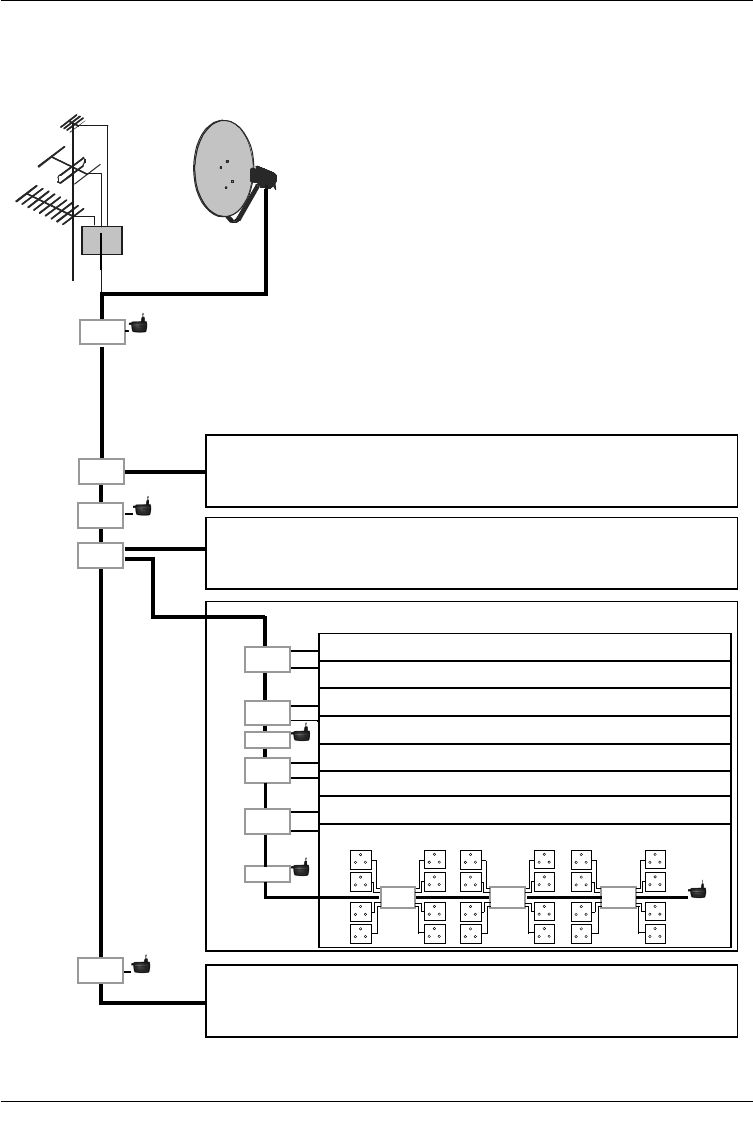

6.3 Installationsbeispiel für ein Hochhaus mit 36 Etagen
(24 Teilnehmeranschlüsse pro Etage; 864 Teilnehmer;
138 Baugruppen)
9
Verteil-Block 9 Etagen
Verteil-Block 9 Etagen
Verteil-Block 9 Etagen
Verteil-Block 9 Etagen
Etagen-Verteilung
z.B. Satmann 650
5Z/NT
5Z/NT
5Z/NT
5P
5/2A
5Z/NT
5Z/NT
5/2A
5/2A
5/2A
5/2A
5/8K 5/8K 5/8G
Etagen-Verteilung
Etagen-Verteilung
Etagen-Verteilung
Etagen-Verteilung
Etagen-Verteilung
Etagen-Verteilung
Etagen-Verteilung
UHF
UKW
VHF
