6 Anlagenbeispiele

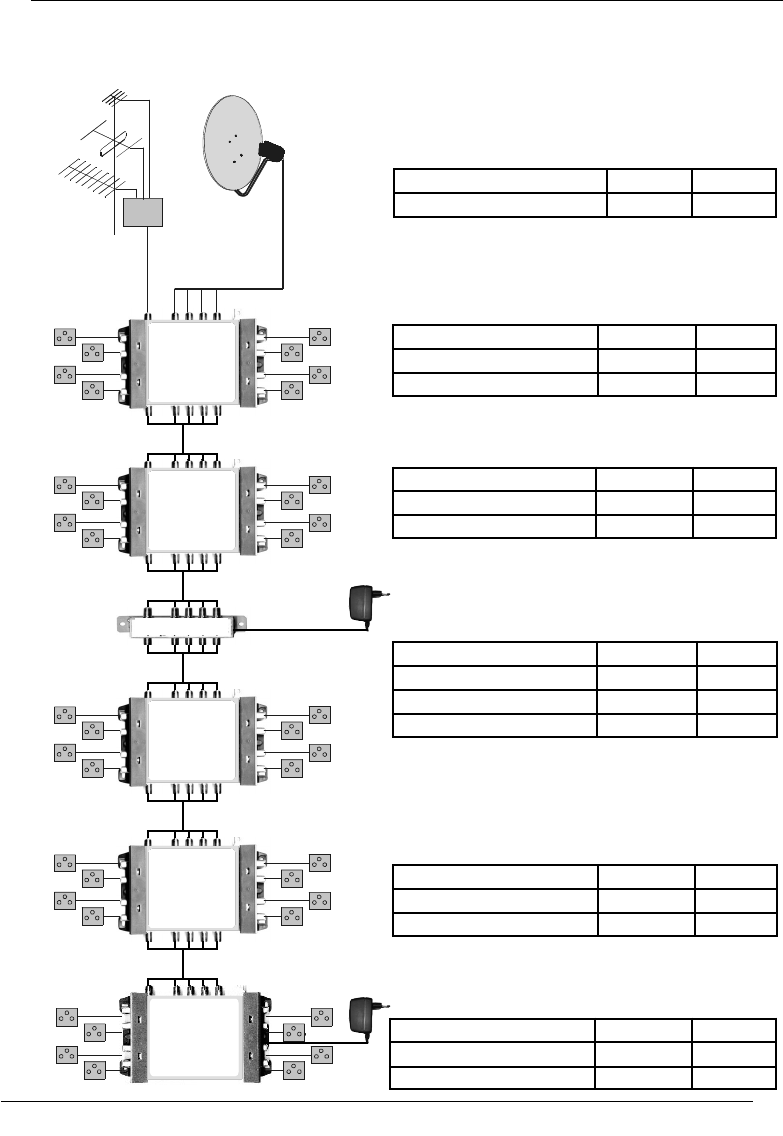

6.1 Wohnhaus mit 5 Etagen, 40 Teilnehmer
7
5/8 K
VHF
UKW
UHF
TEC 860
M
(
M
C
5/8 K
5/8 K
5/8 K
5/8 G
5Z/NT
Installieren Sie die Schalter etagenweise
in Wandkästen (Elektro-Kleinverteiler-
kästen)
10m
10m 10m
5m
5m
5m
5m
4. OG 950 MHz 2150 MHz
Pegel am Eingang des 5/8 K 73 dBµV 71 dBµV
Pegel an SV 500 67 dBµV 69 dBµV
3. OG 950 MHz 2150 MHz
Pegel am Eingang des 5/8 K 70 dBµV 64 dBµV
Pegel an SV 500 64 dBµV 62 dBµV
2. OG 950 MHz 2150 MHz
Pegel am Eingang des 5Z/NT 67 dBµV 57 dBµV
Pegel am Eingang des 5/8 K 74 dBµV 69 dBµV
Pegel an SV 500 68 dBµV 67 dBµV
1. OG 950 MHz 2150 MHz
Pegel am Eingang des 5/8 K 71 dBµV 62 dBµV
Pegel an SV 500 65 dBµV 60 dBµV
EG 950 MHz 2150 MHz
Pegel am Eingang des 5/8 G 68 dBµV 55 dBµV
Pegel an SV 500 62 dBµV 53 dBµV
LNB 950 MHz 2150 MHz
Pegel am Ausgang des LNBs 75 dBµV 75 dBµV
Pegelplan (Beispiel)
