Montage Urinalbetätigung Glas, flächenbündig
Die Vorgehensweise zur Montage der Urinalbetätigungs-
platte für den Urinalspüler U1 ist in den ersten acht Schrit-
ten bei allen TECE-Betätigungen (flächenbündig) gleich –
siehe dazu „TECEsquare – Montage Urinalbetätigung Glas,
flächenbündig“.

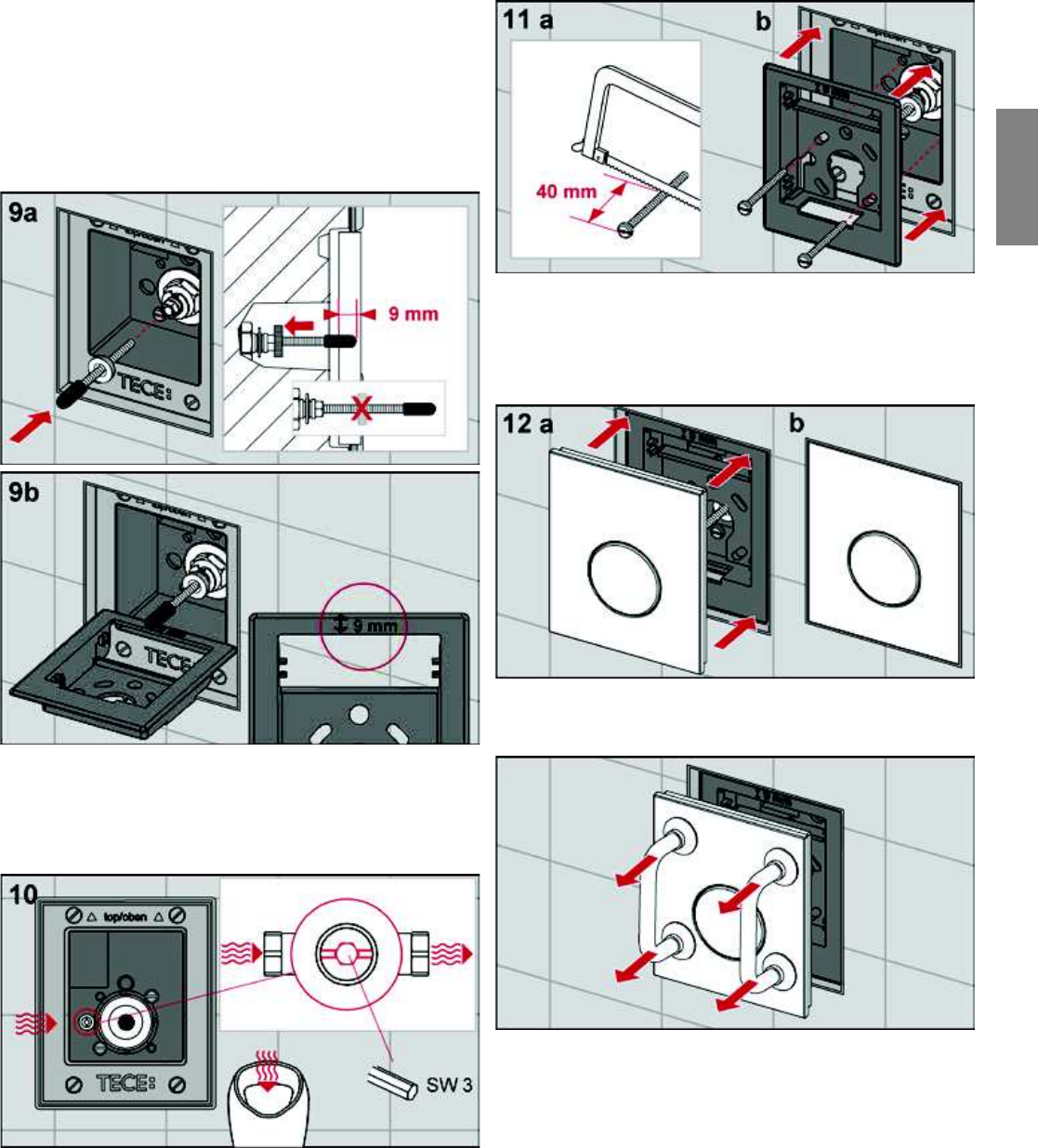

Drehen Sie die Betätigungsstange so weit wie vorge-
schrieben ein (bei TECEloop flächenbündig 9 mm Abstand
zur Vorderkante des inneren Einbaurahmens) und sichern
Sie sie mit der Kontermutter gegen das Verdrehen.
Önen Sie die Vorabsperrung.
Schrauben Sie den Befestigungsrahmen an das Urinal-
spülergehäuse. Kürzen Sie ggfs. die beiden Schrauben,
damit diese nicht gegen die Armaturentraverse stoßen
(Mindestlänge bei minimalem Wandauau = 40 mm).
Rasten Sie die Blende der TECEloop Betätigung in den
Befestigungsrahmen ein.
Die installierte Blende kann mit Hilfe der im Lieferumfang
des Einbaurahmens enthaltenen Bügelgrie von der Betä-
tigungseinheit abgezogen werden. Positionieren Sie die
Saugnäpfe dazu nur auf der abzuziehenden Blende.
