installation Guide

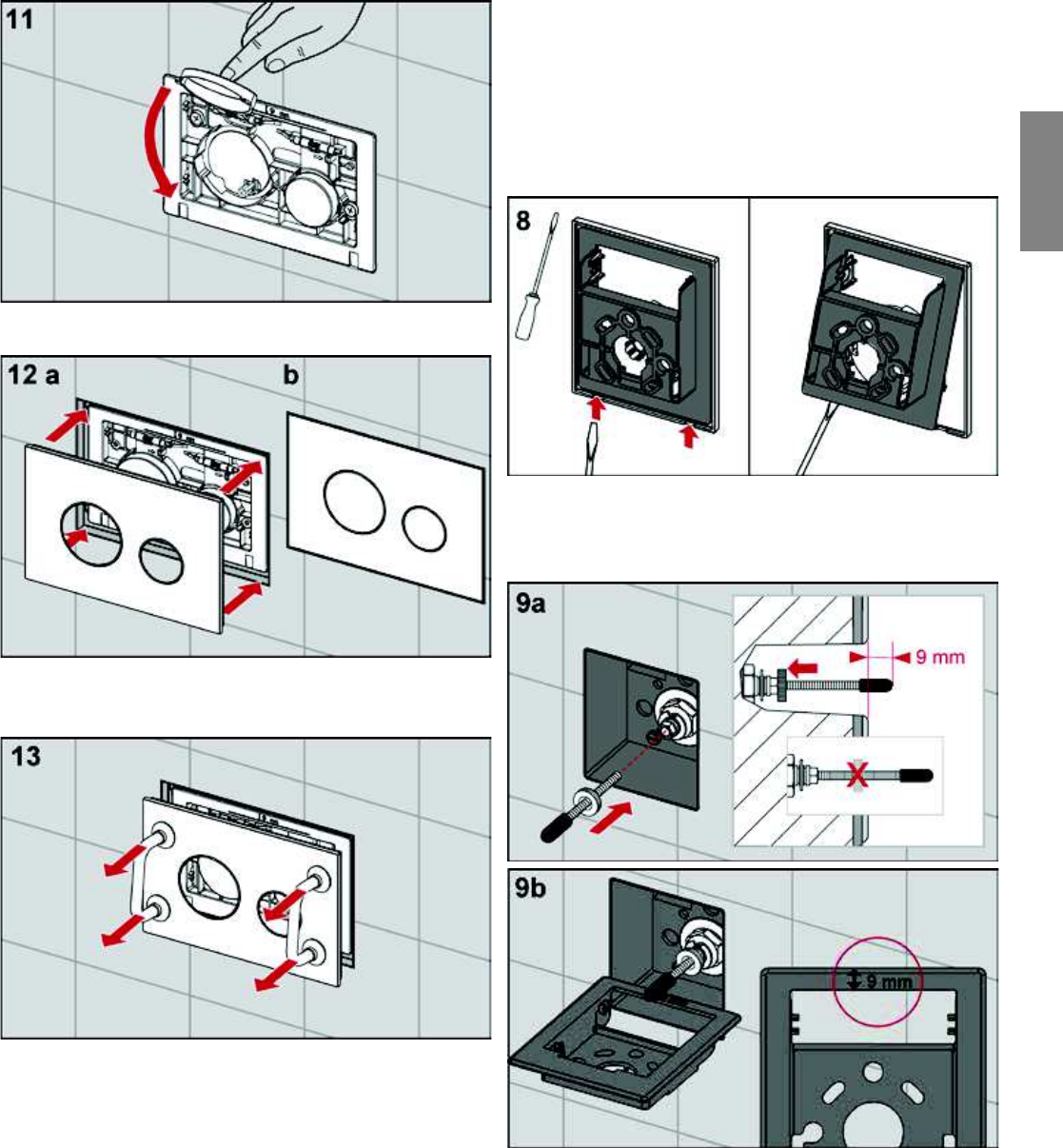

Beide Tasten runterklappen und verriegeln.
Rasten Sie die Blende der TECEloop Betätigung in den
Befestigungsrahmen ein.
Die installierte Blende kann mit Hilfe der im Lieferumfang
des Einbaurahmens enthaltenen Bügelgrie von der Betä-
tigungseinheit abgezogen werden. Positionieren Sie die
Saugnäpfe dazu nur auf der abzuziehenden Blende.
Montage Urinalbetätigung Kunststoff, Aufputz
Die Vorgehensweise zur Montage der Urinalbetätigungs-
platte für den Urinalspüler U1 ist in den ersten sieben
Schritten bei allen TECE-Betätigungen (Aufputz) gleich –
siehe dazu „TECEsquare – Montage Urinalbetätigung Glas,
Aufputz“.
Lösen Sie mit Hilfe eines Schraubendrehers den Befesti-
gungsrahmen von der Blende, nutzen Sie die dafür vor-
handenen Einkerbungen an der Unterseite.
Drehen Sie die Betätigungsstange so weit wie vorge-
schrieben ein (bei TECEloop 9 mm Abstand zur Wandober-
fläche) und sichern Sie sie mit der Kontermutter gegen das
Verdrehen. An der Oberseite des Befestigungsrahmens ist
die Einstelllänge für die Betätigungsstange gekennzeich-
net. Damit können Sie die Einstellung schnell und einfach
vornehmen.
3-39
Betätigungen
