Zkontrolujte přepravní poškození zařízení. V případě poškození musíte uvědomit maloprodejce okamžitě -
nejpozději ale v průběhu 8 dnů od data koupě.

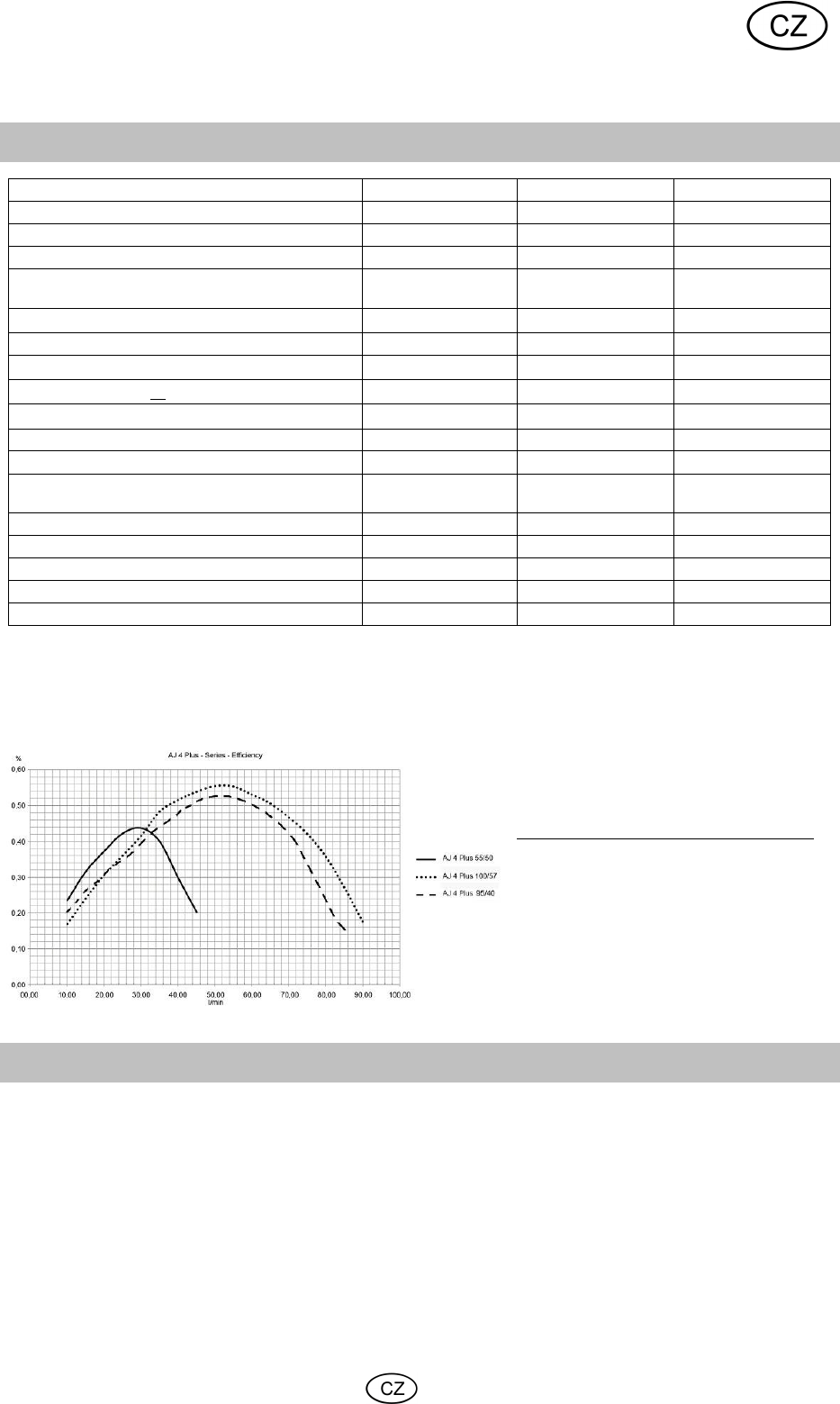

2. Technické údaje
Model
AJ 4 Plus 55/50
AJ 4 Plus 95/40
AJ 4 Plus 100/57
Síťové napětí/frekvence
230 V ~ 50 Hz
220-240 V~ 50 Hz
220-240 V~ 50 Hz
Jmenovitý výkon
800 wattů
900 wattů
1.100 wattů
Druh krytí
IP68
IPX8
IPX8
Výtlačná přípojka
39,59 mm
(1 ¼ “),
vnitřní závit
39,59 mm
(1 ¼ “),
vnitřní
závit
39,59 mm
(1 ¼ “),
vnitřní
závit
Max. dopravní množství (Q
max
)
1)
,
3.300 l/h 5.500 l/h 6.000 l/h
Max. tlak
5,0 barů
4,0 barů
5,7 barů
Max. dopravní výška (H
max
)
1)
50 m 40 m 57 m
Max. hloubka ponoru 
20 m
20 m
20 m
MEI
2)
≥ 0,40
≥ 0,40
≥ 0,40
Max. velkost přečerpávaných pevných těles
2 mm
2 mm
2 mm
Max. teplota přečerpávané kapaliny (T
max
)
35 °C
35 °C
35 °C
Max. početnost spuštění za hodinu
30, rovnoměrné
rozložení
30, rovnoměrné
rozložení
30, rovnoměrné
rozložení
Délka přípojného kabelu
23 m
23 m
23 m
Kabelový vývod H07RN8-F H07RN8-F H07RN8-F
Hmotnost (netto)
~ 9,2 kg
~ 10,7 kg
~ 11 kg
Rozměr (délka x hloubka x výška) 9,6 x 9,6 x 56 cm 9,8 x 9,8 x 60 cm 9,8 x 9,8 x 66,5 cm
Číslo sortimentní položky
30104
30177
30086
1)
Uvedené maximální výkony byly stanoveny při volném, neredukovaném výtoku.
2.1. Informace v souladu se směrnicí 2009/125/EG
2)
Index minimální účinnosti“ (MEI) je bezrozměrná veličina pro účinnost hydraulického čerpadla v nejvyšším bodě
účinnosti a též při částečném zatížení či
přetížení. Referenční hodnota MEI pro
vodní čerpadla s nejlepší účinností je ≥
0,70. Informace k referenční hodnotě
účinnosti jsou uvedeny na adrese
http://www.europump.org/efficiencycharts.
Odpovídající referenční křivky pro čerpadla
série AJ naleznete pod MEI = 0,40 for
Multistage Submersible 2900 rpm.
Provoz těchto vodních čerpadel při různých
provozních bodech může být účinnější a
hospodárnější, pokud jsou např. řízeny
prostřednictvím variabilního řízení počtu
otáček, které umožní přizpůsobit provoz
čerpadla systému
3. Oblast použití
Studnová čerpadla T.I.P. jsou speciálně vyvinutá a velmi výkonná ponorná čerpadla pro čerpání vody z velkých
hloubek. Díky kompaktnímu provedení a profesionální technice je možné tato čerpadla používat i v úzkých
vrtaných studnách a šachtách. Tyto vysoce kvalitní výrobky vyznačující se přesvědčivými výkonnostními údaji
jsme vyvinuli pro účely mnohostranného zavlažování a dopravování čerpaného média pod vysokým tlakem.
Tato zařízení jsou určena výhradně k čerpání čisté a průhledné vody, ve které se nacházejí pevná tělesa
o maximální velikosti uvedené v technických údajích.
Typické oblasti použití studnových čerpadel: zavlažování záhrad a záhonů, zásobování domácností užitkovou
vodou ze studní a cisteren, provoz zavlažovacích systémů, čištění teras a chodníků, čerpání vody z velkých
hlubin, čerpání vody z velké hloubky.
Studnová čerpadla T.I.P. jsou určena pro používání při stálé nebo dočasné instalaci.
Tento produkt je určen k soukromému využití v domácnostech, nikoli ke komerčním či průmyslovým účelům nebo
k trvalému cirkulačnímu provozu.
