Nieprzestrzeganie niniejszej instrukcji związane jest z ryzykiem porażenia prądem
elektrycznym, które może doprowadzić do obrażeń u osób i/lub szkód materialnych.
Sprawdź, czy urządzenie nie uległo uszkodzeniu podczas transportu. W przypadku stwierdzenia uszkodzeń
należy bezzwłocznie, w terminie do 8 dni, powiadomić o tym sprzedawcę.

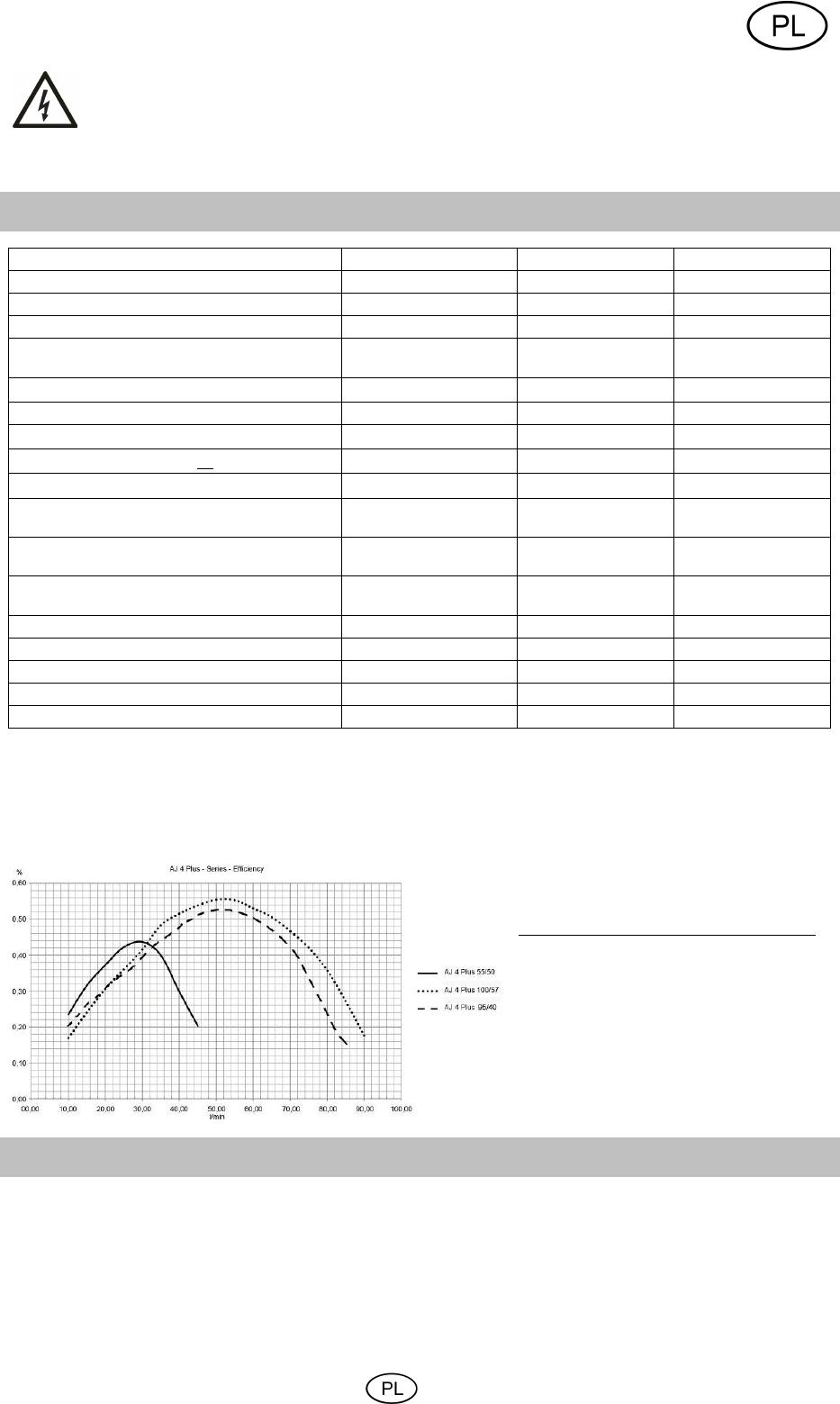

2. Dane techniczne
Modell
AJ 4 Plus 55/50
AJ 4 Plus 95/40
AJ 4 Plus 100/57
Napięcie sieciowe / częstotliwość
230 V ~ 50 Hz
220-240 V~ 50 Hz
220-240 V~ 50 Hz
Moc znamionowa
800 Watt
900 Watt
1.100 Watt
Klasa ochronności
IP68
IPX8
IPX8
Przyłącze ciśnieniowe
39,59 mm
(1 ¼ ”)
, gwint
wewnętrzny
39,59 mm
(1 ¼ ”)
, gwint
wewnętrzny
39,59 mm
(1 ¼ ”)
, gwint
wewnętrzny
Maksymalna ilość przetłaczanej cieczy (Q
max
)
1)
3.300 l/h 5.500 l/h 6.000 l/h
Maksymalne ciśnienie 5,0 bar 4,0 bar 5,7 bar
Maksymalna wysokość podnoszenia (H
max
)
1)
50 m
40 m
57 m
Maks. głębokość zanurzenia 
20 m
20 m
20 m
MEI
2)
≥ 0,40 ≥ 0,40 ≥ 0,40
Maksymalna wielkość pompowanych substancji
stałych
2 mm 2 mm 2 mm
Maksymalna temperatura pompowanej cieczy
(T
max
)
35 °C
35 °C
35 °C
Maksymalna częstość rozruchów w ciągu godziny
30, rozłożona
równomiernie
30, rozłożona
równomiernie
30, rozłożona
równomiernie
Długość kabla przyłączeniowego
23 m
23 m
23 m
Wersja kabla H07RN8-F H07RN8-F H07RN8-F
Waga (netto)
~ 9,2 kg
~ 10,7 kg
~ 11 kg
Wymiary (dł. x głęb. x wys.)
9,6 x 9,6 x 56 cm
9,8 x 9,8 x 60 cm 9,8 x 9,8 x 66,5 cm
Numer artykułu
30104
30177
30086
1)
Podana wydajność maksymalna została ustalona z zachowaniem otwartego, w pełni swobodnego wylotu.
2.1. Informacji zgodnie z dyrektywy 2009/125/EG
2)
Wskaźnik minimalnej wydajności“ (MEI) jest bezwymiarową wielkością hydraulicznej sprawności pompy
w najlepszym punkcie oraz przy obciążeniu częściowym i przy przeciążeniu. Wartość referencyjna MEI dla pomp
wodnych z najlepszą sprawnością wynosi
≥ 0,70. Informacje dotyczące wartości
referencyjnej wydajności znajdują się pod
adresem
http://www.europump.org/efficiencycharts .
Odpowiednie krzywe referencyjne dla
pomp serii AJ można znaleźć w MEI =
0,40 for Multistage Submersible 2900 rpm.
Eksploatacja tej pompy wodnej przy
różnych punktach eksploatacji może być
bardziej wydajna i ekonomiczna
w przypadku sterowania jej np. za pomocą
zmiennego sterowania prędkością
obrotową, które dostosowuje pracę pompy
do systemu
3. Zakres zastosowania pompy
Pompy głębinowe firmy T.I.P. są specjalnie zaprojektowane i są wysokiej wydajności zanurzeniowymi pompami
ciśnieniowymi do tłoczenia wody z dużych głębokości. Dzięki swej kompaktowej konstrukcji i profesjonalnej
technice pompy te można zastosować również w wąskich studniach wierconych i szybach. Te wysokiej jakości
produkty o znakomitych danych wydajnościowych skonstruowane zostały do różnorodnych zastosowań
nawadniania i do przesyłania tłoczonych cieczy pod dużym ciśnieniem.
Urządzenia nadają się do pompowania czystej, klarownej wody, która zawiera ciała stałe do wielkości
maksymalnych podanych w danych technicznych.
