Ennek az utasításnak a figyelmen kívül hagyása villamos kisülés veszélyét hordozza
magában, ami személyi sérüléseket és/vagy anyagi károkat okozhat.
Ellenőrizze a készüléket szállítási károsodások miatt. Kár esetén a kiskereskedőt haladéktalanul – de legkésőbb
a vásárlás dátumától számított 8 napon belül - értesíteni kell.
2. Műszaki adatok
Modell
AJ 4 Plus 55/50
AJ 4 Plus 95/40
AJ 4 Plus 100/57
Hálózati feszültség / frekvencia
230 V ~ 50 Hz
220-240 V~ 50 Hz
220-240 V~ 50 Hz
Névleges teljesítmény 800 Watt 900 Watt 1.100 Watt
Védelmi fokozat
IP68
IPX8
IPX8
Nyomóoldali csatlakozás 39,59 mm (1 ¼ “), belső
menetes
39,59 mm (1 ¼ “), belső
menetes
39,59 mm (1 ¼ “), belső
menetes
Max. átfolyás (Q
max
)
1)
3.300 l/h
5.500 l/h
6.000 l/h
Max. nyomás
5,0 bar
4,0 bar
5,7 bar
Max. emelőmagasság (H
max
)
1)
50 m
40 m
57 m
Max. bemerülési mélység 
20 m
20 m
20 m
MEI
2)
≥ 0,40 ≥ 0,40 ≥ 0,40
A szállított szilárd szemcsék max. mérete
2 mm
2 mm
2 mm
A szivattyúzott folyadék max. hőmérséklete
(T
max
)
35 °C 35 °C 35 °C
Max. indítási gyakoriság óránként
30, egyenletesen elosztva
30, egyenletesen elosztva
30, egyenletesen elosztva
A csatlakozókábel hosszúsága
23 m
23 m
23 m
Csatlakozókábel típusa
H07RN8-F
H07RN8-F
H07RN8-F
Súly (nettó)
~ 9,2 kg
~ 10,7 kg
~ 11 kg
Méretek mm-ben (hosszúság x mélység x
magasság)
9,6 x 9,6 x 56 cm 9,8 x 9,8 x 60 cm 9,8 x 9,8 x 66,5 cm
Cikkszám
30104
30177
30086
1)
Az értékeket szűkítés nélküli akadálytalan be- és kiömlés mellett határoztuk meg.
2.1. Információ irányelvvel összhangban 2009/125/EG
2)
A Legalacsonyabb hatékonysági mutató (Mindesteffizienzindex - MEI) egy mértékegység nélküli érték a
hidraulikus szivattyú hatásfokára a legjobb működési pontban, valamint rész- és túlterhelésnél. A MEI
referenciaértéke a legjobb hatásfokú
vízszivattyúknál ≥ 0,70. A hatékonyság
referenciaértékéhez tartozó információkat
a
http://www.europump.org/efficiencycharts

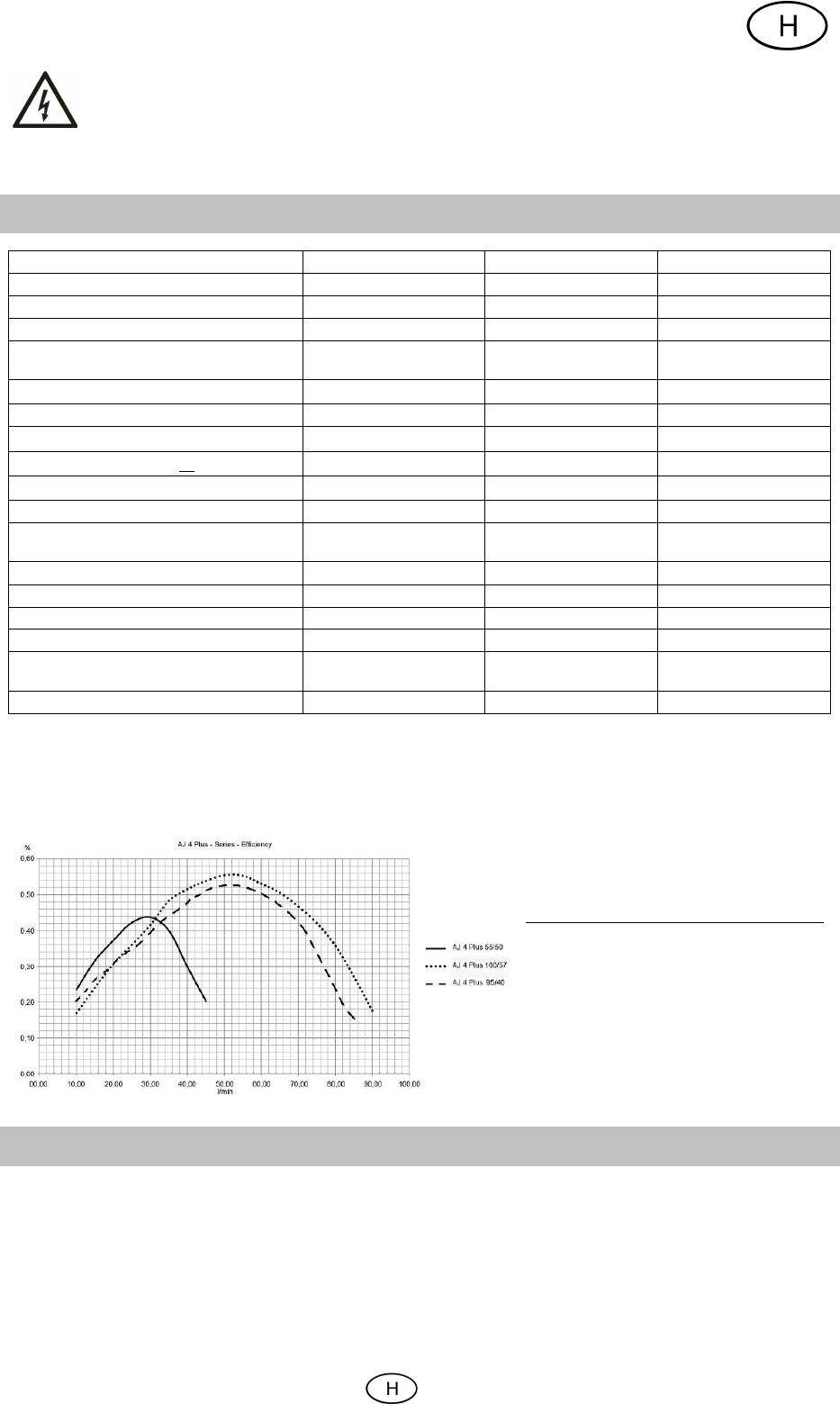

címen érheti el.Az AJ sorozatú szivattyúk
megfelelő referenciagörbéjét itt találja:
.MEI = 0,40 for Multistage Submersible
2900 rpm.
E vízszivattyú működése különböző
munkapontokban hatékonyabb és
gazdaságosabb lehet, ha pl. egy
változtatható fordulatszámú vezérléssel
működteti, ami a szivattyú működését a
rendszerhez illeszti.
3. Alkalmazási terület
A T.I.P. mélykútszivattyúi speciálisan kialakított, rendkívül jó hatásfokú merülőszivattyúk, amelyek víz nagy
mélységből a felszínre való szállítására szolgálnak. Kompakt megépítésüknek és professzionális technikájuknak
köszönhetően ezek a szivattyúk szűk fúrt kutakban vagy aknákban is alkalmazhatók. A meggyőző
teljesítményadatokat felmutató minőségi termékek igen sokoldalúan, például öntözéshez vagy nagynyomású
folyadékok továbbításához használhatók.
A készülékek tiszta és áttetsző vízhez használhatók, amelyben a szilárdtestek mérete nem haladja meg a
műszaki adatok között megnevezett maximális értéket.
A mélykútszivattyúk legfontosabb alkalmazási területei:
