Niet-inachtneming van deze instructie gaat gepaard met gevaar voor een elektrische schok,
die kan leiden tot lichamelijke letsels en/of materiële schade.
Controleer het toestel op transportschade. In geval van schade moet de winkelier onmiddellijk - echter uiterlijk
binnen 8 dagen na koopdatum - hierover worden ingelicht.

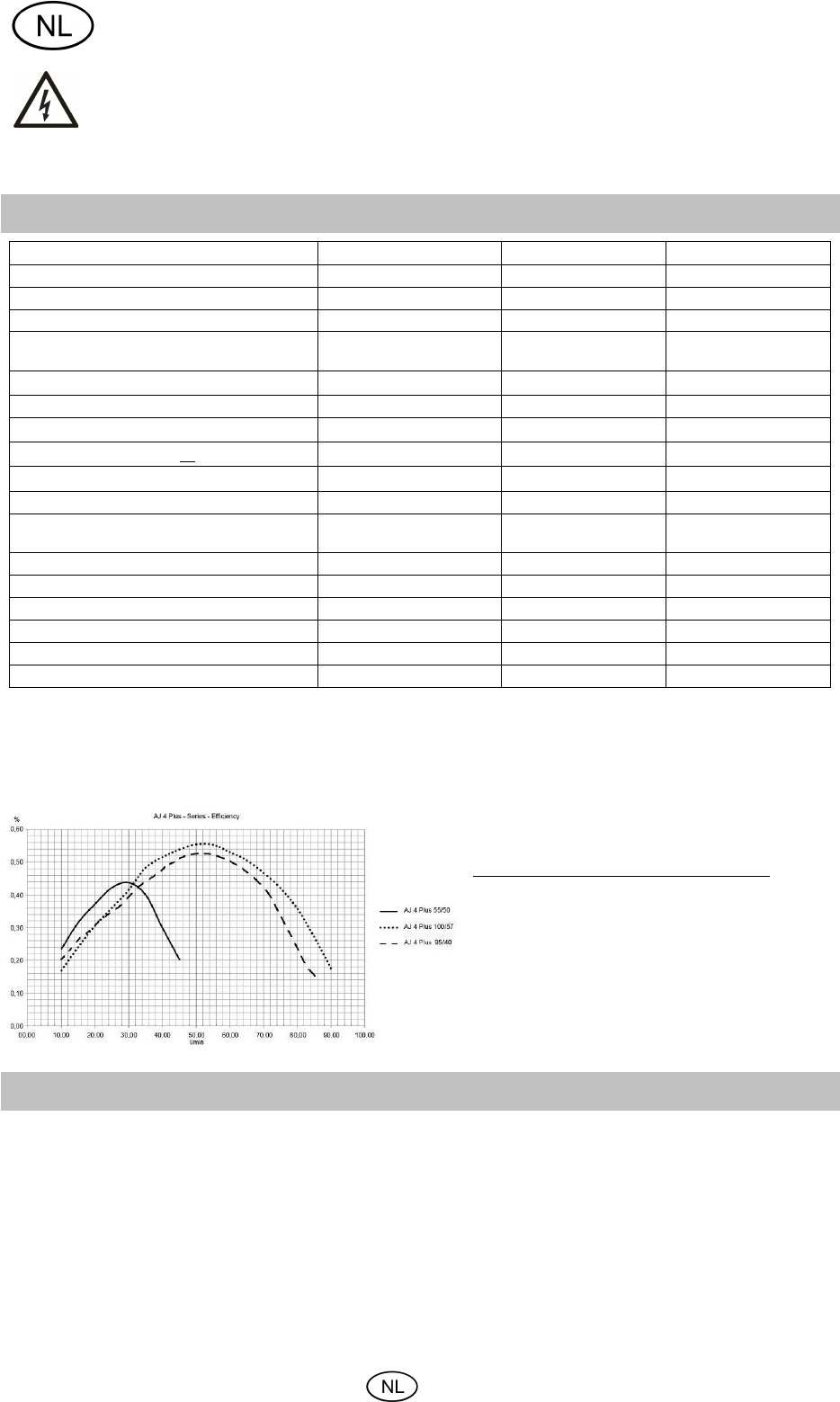

2. Technische gegevens
Model
AJ 4 Plus 55/50
AJ 4 Plus 95/40
AJ 4 Plus 100/57
Netspanning / frequentie
230 V ~ 50 Hz
220-240 V~ 50 Hz
220-240 V~ 50 Hz
Nominaal vermogen
800 Watt
900 Watt
1.100 Watt
Beschermingsklasse
IP68
IPX8
IPX8
Drukaansluiting
39,59 mm
(1 ¼ “)
,
binnenschroefdraad
39,59 mm
(1 ¼ “)
,
binnenschroefdraad
39,59 mm
(1 ¼ “)
,
binnenschroefdraad
Max. Doorvoercapaciteit (Q
max
)
1)
3.300 l/h 5.500 l/h 6.000 l/h
Max. druk
5,0 bar
4,0 bar
5,7 bar
Max. opvoerhoogte (H
max
)
1)
50 m
40 m
57 m
Maximale indompeldiepte 
20 m
20 m
20 m
MEI
2)
≥ 0,40 ≥ 0,40 ≥ 0,40
Max. grootte van gepompte vaste deeltjes 2 mm 2 mm 2 mm
Maximumtemperatuur van de gepompte
vloeistof (T
max
)
35 °C
35 °C
35 °C
Max. aantal starts binnen een uur
30, gelijkmatig verdeeld
30, gelijkmatig verdeeld
30, gelijkmatig verdeeld
Lengte aansluitkabel
23 m
23 m
23 m
Kabelsoort
H07RN8-F
H07RN8-F
H07RN8-F
Gewicht (netto)
~ 9,2 kg
~ 10,7 kg
~ 11 kg
Afmetingen (b x d x h)
9,5 x 9,5 x 56 cm
9,8 x 9,8 x 60 cm 9,8 x 9,8 x 66,5 cm
Artikelnummer
30104
30177
30086
1)
De aangegeven maximale prestaties zijn gemeten bij vrije, ongereduceerde afvoer.
2.1. Informatie in overeenstemming met Richtlijn 2009/125/EG
2)
Minimale Efficiëntie index“ (MEI) is een relatieve schaaleenheid voor de hydraulische pompefficiëntie in het
werkpunt alsook bij onderbelasting en overbelasting. De referentiewaarde MEI voor waterpompen met de beste
efficiëntie is ≥ 0,70. Informatie betreffende de
efficiëntiereferentiewaarde
kunt u vinden onder
http://www.europump.org/efficiencycharts. De
overeenkomstige referentiecurves voor de
pompen van de AJ-serie vindt u bij .MEI = 0,40
for Multistage Submersible 2900 rpm.
Het gebruik van deze waterpomp bij
verschillende bedrijfspunten kan efficiënter en
zuiniger zijn, als deze bijv. middels een variabele
toerentalaansturing wordt aangestuurd, die de
pompaan-drijving aan het systeem aanpast.
3. Toepassingsgebied
Dieptebronpompen van T.I.P. zijn speciaal ontworpen en uiterst efficiënte dompeldrukpompen voor het
oppompen van water vanuit grote diepten. Met hun compacte bouwwijze en professionele techniek kunnen deze
pompen ook worden gebruikt in smalle boorputten en schachten. Deze hoogwaardige producten met hun
overtuigende specificaties werden ontwikkeld voor uiteenlopende irrigatiedoeleinden en voor het verdere
transport van de opgepompte vloeistof onder hoge druk.
De apparaten zijn geschikt voor het verpompen van zuiver, helder water dat vaste deeltjes bevat tot op de
maximale grootte die vermeld is in de technische gegevens.
Tot de typische toepassingsgebieden van dieptebronpompen behoren: irrigatie en besproeiing van tuinen en
plantsoenen, huishoudwatervoorziening met gebruikswater uit water- of regenputten en waterreservoirs, toevoer
