Eine Missachtung dieser Anweisung ist mit der Gefahr eines elektrischen Schlages verbun-
den, der zu Personen- und/oder Sachschäden führen kann.
Überprüfen Sie das Gerät auf Transportschäden. Im Falle eines Schadens muss der Einzelhändler unverzüglich -
spätestens aber innerhalb von 8 Tagen ab Kaufdatum - benachrichtigt werden.

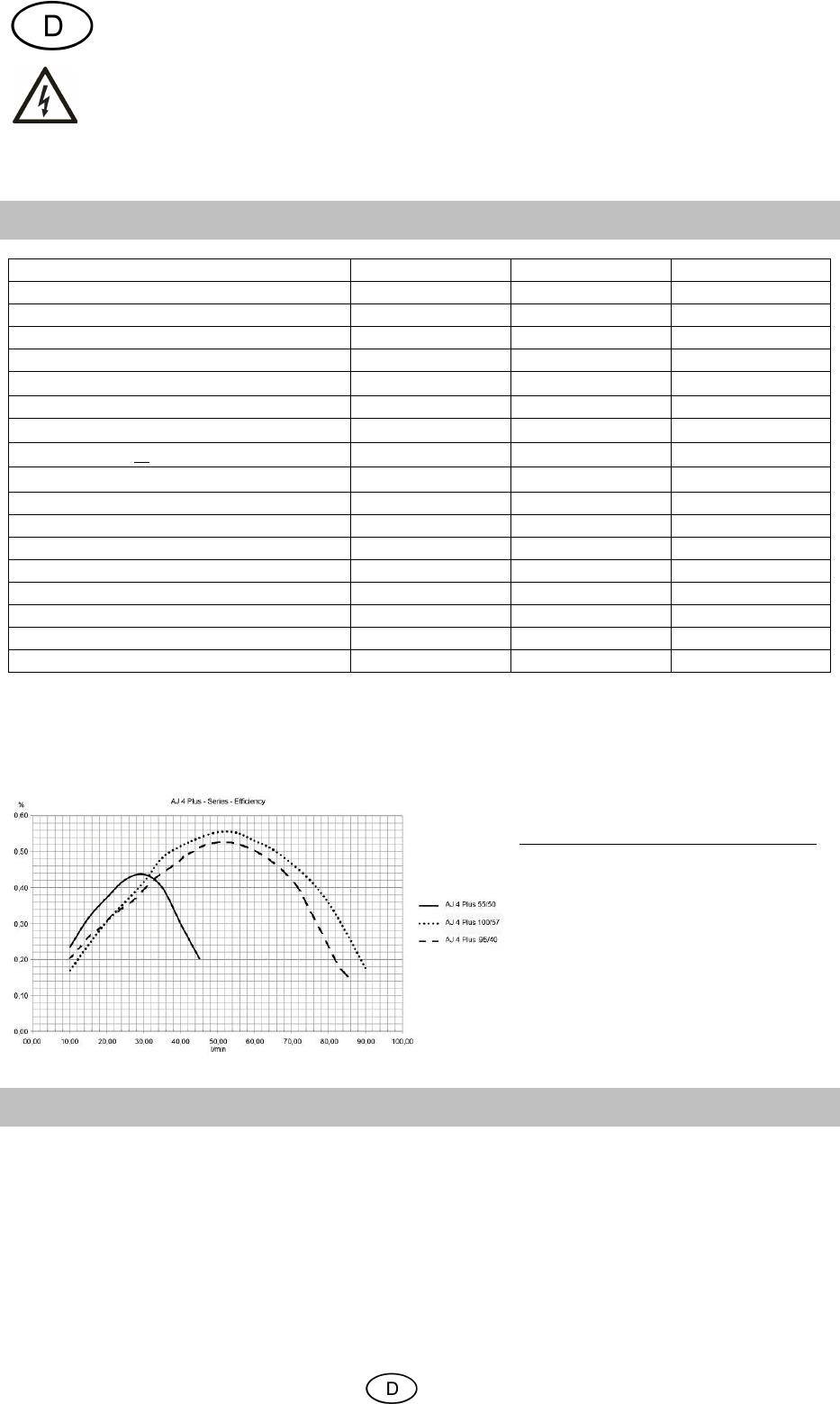

2. Technische Daten
Modell
AJ 4 Plus 55/50
AJ 4 Plus 95/40
AJ 4 Plus 100/57
Netzspannung / Frequenz 230 V ~ 50 Hz 220-240 V~ 50 Hz 220-240 V~ 50 Hz
Nennleistung
800 Watt
900 Watt
1.100 Watt
Schutzart IP68 IPX8 IPX8
Druckanschluss
IG 39,59 mm (1 ¼ “)
IG 39,59 mm (1 ¼ “)
IG 39,59 mm (1 ¼ “)
Max. Fördermenge (Q
max
)
1)
3.300 l/h 5.500 l/h 6.000 l/h
Max. Druck
5,0 bar
4,0 bar
5,7 bar
Max. Förderhöhe (H
max
)
1)
50 m
40 m
57 m
Max. Eintauchtiefe 
20 m
20 m
20 m
MEI
2)
≥ 0,40 ≥ 0,40 ≥ 0,40
Max. Größe der gepumpten Festkörper 2 mm 2 mm 2 mm
Max. Temperatur der gepumpten Flüssigkeit (T
max
)
35 °C
35 °C
35 °C
Max. Anlasshäufigkeit in einer Stunde 30, gleichmäßig verteilt 30, gleichmäßig verteilt 30, gleichmäßig verteilt
Länge Anschlusskabel
23 m
23 m
23 m
Kabelausführung H07RN8-F H07RN8-F H07RN8-F
Gewicht (netto)
ca. 9,2 kg
ca. 10,7 kg
ca. 11 kg
Abmessungen (L x T x H) 9,6 x 9,6 x 56 cm 9,8 x 9,8 x 60 cm 9,8 x 9,8 x 66,5 cm
Artikel-Nummer
30104
30177
30086
1)
Die angegebenen Maximalleistungen wurden ermittelt bei freiem, unreduziertem Auslass.
2.1. Informationen gemäß Richtlinie 2009/125/EG
2)
Mindesteffizienzindex“ (MEI) ist eine dimensionslose Größe für den hydraulischen Pumpenwirkungsgrad im
Bestpunkt sowie bei Teil- und Überlast. Der Referenzwert MEI für Wasserpumpen mit dem besten Wirkungsgrad
ist ≥ 0,70. Informationen zum Effizienzrefe-
renzwert sind unter
http://www.europump.org/efficiencycharts
abrufbar.Die entsprechenden Referenz-
kurven für die Pumpen der AJ-Serie finden
Sie bei .MEI = 0,40 for Multistage
Submersible 2900 rpm.
Der Betrieb dieser Wasserpumpe bei un-
terschiedlichen Betriebspunkten kann effi-
zienter und wirtschaftlicher sein, wenn sie
z. B. mittels einer variablen Drehzahlsteu-
erung betrieben wird, die den Pumpenbe-
trieb an das System anpasst.
3. Einsatzgebiet
Tiefbrunnenpumpen von T.I.P. sind speziell konzipierte und höchst effiziente Tauchdruckpumpen zur Förderung
von Wasser aus großen Tiefen. Mit ihrer kompakten Bauweise und professionellen Technik lassen sich diese
Pumpen auch in engen Bohrbrunnen und Schächten einsetzen. Diese hochwertigen Produkte mit ihren überzeu-
genden Leistungsdaten wurden für vielfältige Zwecke der Bewässerung und für das Weiterleiten der geförderten
Flüssigkeit mit hohem Druck entwickelt.
Die Geräte eignen sich zum Pumpen von sauberem, klarem Wasser, welches Festkörper bis zu der in den tech-
nischen Daten genannten maximalen Größe enthält. Zu den typischen Einsatzgebieten von Tiefbrunnenpumpen
zählen: Bewässerung von Gärten und Beeten sowie Hauswasserversorgung mit Brauchwasser aus Brunnen, Zis-
ternen oder Vorratsbehältern, Betrieb von Bewässerungssystemen, Reinigung von Terrassen und Gehwegen,
Wasserförderung aus großen Tiefen.
Tiefbrunnenpumpen von T.I.P. eignen sich für feste oder temporäre Installationen.
