Controllare che il macchinario non abbia subìto danni durante il trasporto. In caso di danno informare
immediatamente il rivenditore - al piú tardi entro 8 giorni dalla data d´acquisto.
2. Dati tecnici
Modello
AJ 4 Plus 55/50
AJ 4 Plus 95/40
AJ 4 Plus 100/57
Tensione rete/frequenza 230 V ~ 50 Hz 220-240 V~ 50 Hz 220-240 V~ 50 Hz
Potenza nominale
800 Watt
900 Watt
1.100 Watt
Grado di protezione IP68 IPX8 IPX8
Attacco di mandata
39,59 mm
(1 ¼ “)
, filettatura
interna
39,59 mm
(1 ¼ “)
, filettatura
interna
39,59 mm
(1 ¼ “)
, filettatura
interna
Portata massima (Q
max
)
1)
3.300 l/h
5.500 l/h
6.000 l/h
Pressione massima
5,0 bar
4,0 bar
5,7 bar
Prevalenza massima (H
max
)
1)
50 m 40 m 57 m
Massima profondita´di immersione

20 m 20 m 20 m
MEI
2)
≥ 0,40 ≥ 0,40 ≥ 0,40
Grandezza massima di impurita´
pompabili
2 mm 2 mm 2 mm
Temperatura massima del liquido
pompato (T
max
)
35 °C
35 °C
35 °C
Max. numero di accensioni in un´ora
30, regolarmente distribuite
30, regolarmente distribuite
30, regolarmente distribuite
Lunghezza del cavo di collegamento 23 m 23 m 23 m
Modello del cavo di collegamento
H07RN8-F
H07RN8-F
H07RN8-F
Peso (netto) ~ 9,2 kg ~ 10,7 kg ~ 11 kg
Dimensioni (L x P x H)
9,6 x 9,6 x 56 cm
9,8 x 9,8 x 60 cm 9,8 x 9,8 x 66,5 cm
Numero articolo
30104
30177
30086
1)
I valori massimi riportati delle prestazioni si riferiscono a piena attivitá del macchinario.
2.1. Informativa ai sensi della direttiva 2009/125/EG
2)
L'indice MEI (indice di efficienza minima) è una grandezza adimensionale relativa al grado di efficienza delle
pompe idrauliche, al punto di rendimento massimo, in caso di carico parziale e sovraccarico. Il valore di
riferimento MEI per le pompe idrauliche, al miglior grado di efficienza, è ≥ 0,70. Per ulteriori informazioni sul
valore di riferimento dell'efficienza, vedere
http://www.europump.org/efficiencycharts

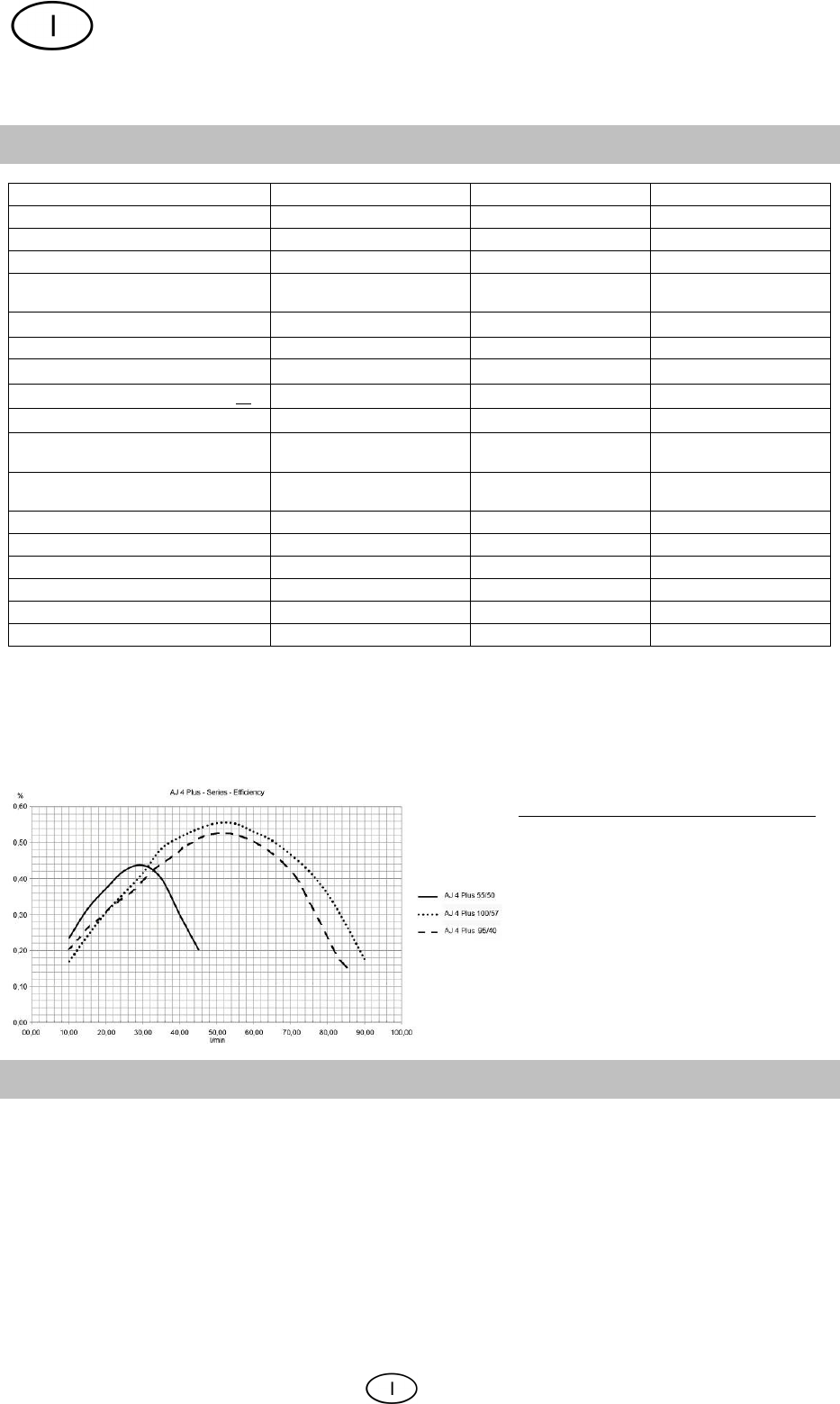

Le curve di riferimento per le pompe della
serie AJ corrispondono ad un indice MEI =
0,40 per Pompe Sommerse Multistadio
2900 rpm.
Il funzionamento di questa pompa idraulica
può essere più efficiente ed efficace, in
diversi siti d'esercizio, quando ad es.
questa viene regolata tramite un
dispositivo di controllo del numero di giri,
che adatta il funzionamento della pompa al
sistema
3. Campo di applicazione
Le elettropompe sommerse T.I.P. per pozzi profondi sono le più efficienti pompe a pressione progettate in
particolare per il prelievo di acqua dal sottosuolo a grandi profondità. Grazie al compatto sistema costruttivo e
all’avanzata tecnologia possono essere impiegate persino in pozzi aperti tradizionali e trivellati di larghezza
ridotta. Questi prodotti garantiscono prestazioni di alto livello e sono ideati per molteplici esigenze di irrigazione
nonché per il trasferimento di liquidi ed aumento di pressione.
Tali pompe sono adatte per il pompaggio di acqua chiara e pulita con passaggio di corpi solidi di grandezza non
superiore a quella indicata nei dati tecnici.
Tra i più comuni campi di applicazione delle pompe per pozzi profondi ricordiamo: irrigazione di giardini e aiuole,
approvigionamento idrico con acqua di processo da pozzi, cisterne o serbatoi, azionamento di sistemi di
irrigazione, lavatura di terrazze e sentieri, pompaggio d´acqua da notevoli profondità, mandata dell'acqua a grandi
profondità.
Le pompe per pozzi profondi T.I.P. sono adatte sia per installazione temporanea che fissa.
