Недотримання даної вказівки зв’язано з небезпекою удару електричним струмом, що
може привести до травмування людей й/або ушкодженню предметів.
Перевірте, чи не пошкодився апарат при транспортуванні. При виявленні пошкоджень потрібно негайно,
але не пізніше, ніж через 8 днів від дня покупки, сповістити про це Вашого роздрібного продавця.

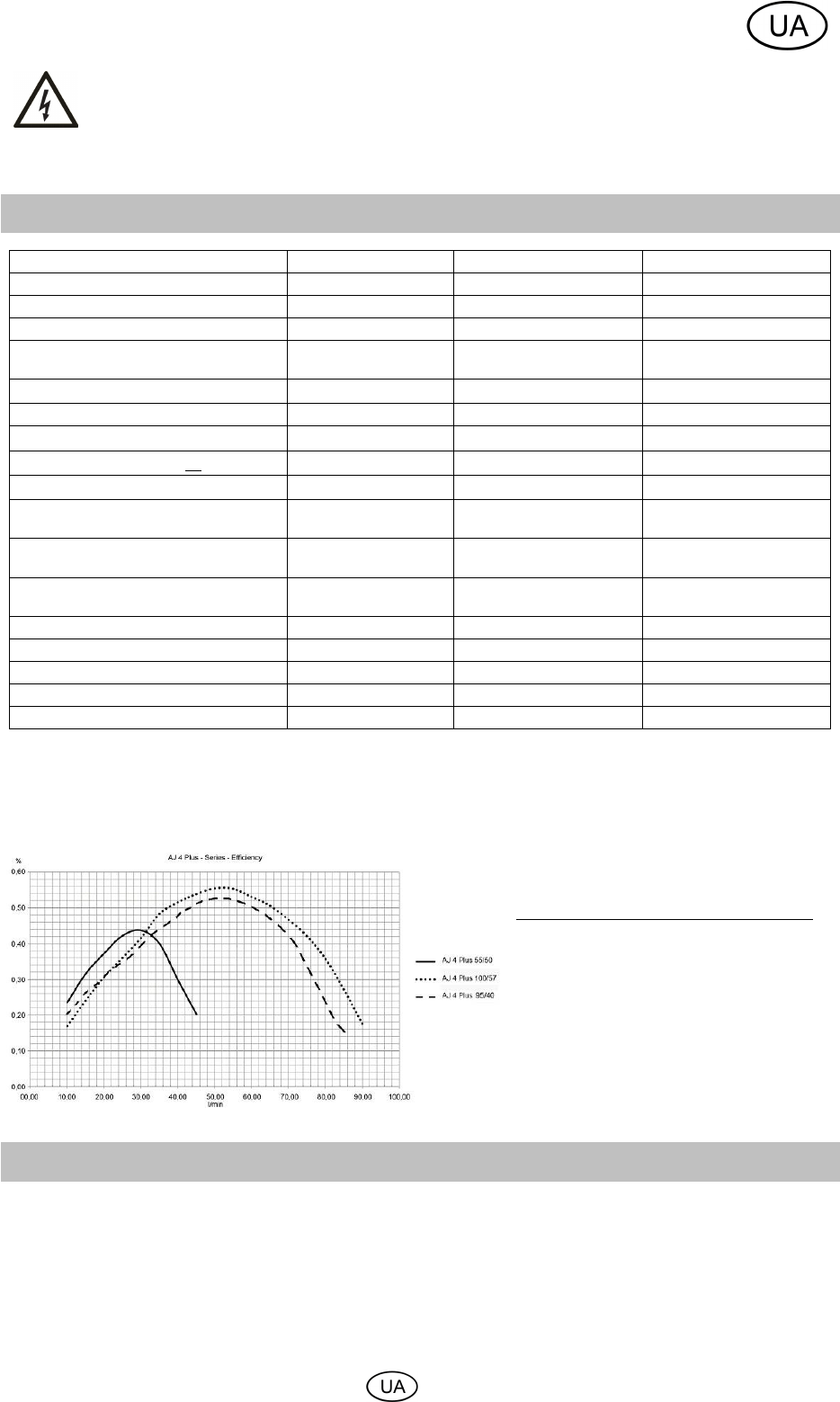

2. Технічні дані
Модель
AJ 4 Plus 55/50
AJ 4 Plus 95/40
AJ 4 Plus 100/57
Напруга в мережі / частота
230 В ~ 50 Гц
220-240 В~ 50 Гц
220-240 В~ 50 Гц
Номінальна потужність 800 Вт 900 Вт 1.100 Вт
Тип захисту
IP68
IPX8
IPX8
Отвір підключення напірної сторони 39,59 мм (1 ¼ “),
внутрішня різь
39,59 мм (1 ¼ “), внутрішня
різь
39,59 мм (1 ¼ “), внутрішня
різь
Макс. продуктивність насоса (Q
max
)
1)
3.300 л/годину
6.000 л/годину
6.000 л/годину
Макс. тиск
5,0 бар
4,0 бар
5,7 бар
Макс. висота подачі (H
max
)
1)
50 м
40м
57 м
Макс. глибина занурення 
20 м 20 м 20 м
MEI
2)
≥ 0,40 ≥ 0,40 ≥ 0,40
Макс. розмір твердих частинок, які
всмоктуються
2 мм 2 мм 2 мм
Maкс. температура рідини, що
перекачується (T
max
)
35 °C
35 °C
35 °C
Макс. частота пусків за годину 30, рівномірно
розподілених
30, рівномірно
розподілених
30, рівномірно
розподілених
Довгий сполучний кабель
23 м
23 м
23 м
Тип кабелю
H07RN8-F
H07RN8-F
H07RN8-F
Вага (чистий)
~ 9,2 кг
~ 10,7 кг
~ 11 кг
Розміри (Ширина x Глибина x Висота)
9,5 x 9,5 x 56 cм
9,8 x 9,8 x 60 cм 9,8 x 9,8 x 66,5 cм
Номер виробу
30104
30177
30086
1)
Вказані максимальні значення параметрів визначалися при вільному, незвуженому вихідному отворі.
2.1. нформація відповідно до Директиви 2009/125/EG
2)
Коефіцієнт мінімальної ефективності“ (MEI) — це безрозмірна величина для гідравлічного ККД насоса
в оптимальній точці, а також при частковому та надлишковому навантаженні. Опорне значення MEI для
водяних насосів з найкращим ККД ≥ 0,70.
Інформація щодо опорних значень
ефективності наведена за адресою
http://www.europump.org/efficiencycharts.
Відповідні опорні криві для насосів серії
AJ знаходяться в розділі .MEI = 0,40 for
Multistage Submersible 2900 rpm.
Ефективність і економічність цього
водяного насоса в різних режимах
можна покращити, наприклад, за
допомогою керування частотою
обертання, в результаті чого робота
насоса буде адаптуватися до роботи
всієї системи.
3. Області використання
Заглибні глибинні насоси від T.I.P. - це спеціально розроблені й дуже потужні заглибні нагнітальні насоси
для подачі води з великої глибини. Завдяки своїй компактній структурі й професійній техніці ці насоси
можуть бути застосовуватися також у вузьких бурових колодязях і шахтах. Ці високоякісні продукти з
надійними робочими характеристиками були розроблені для здійснення різноманітних завдань по
зрошенню й подальшій передачі перекачаної рідини під високим тиском.
Прилади призначені для перекачування чистої, прозорої води зі змістом твердих речовин менше
зазначеного в технічних характеристиках максимального значення.
До типових областей застосування заглибних глибинних насосів відносяться:
