Несоблюдение данного указания сопряжено с опасностью удара электрическим током,
который может привести к травмированию людей и/или повреждению предметов.
Проверьте, не повредился ли аппарат при транспортировке. При выявлении повреждений нужно
немедленно,- но не позже, чем через 8 дней со дня покупки - сообщить об этом Вашему продавцу.

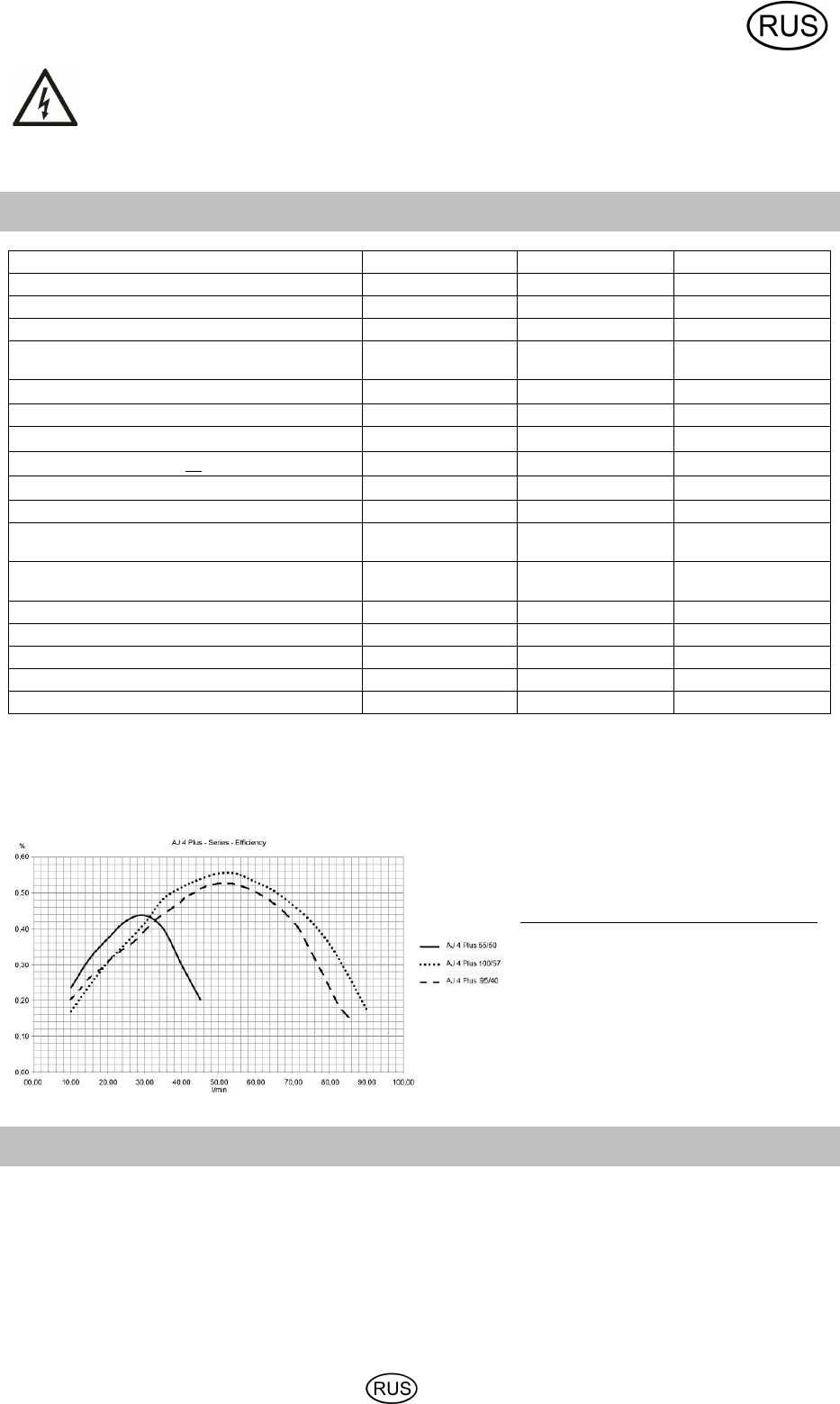

2. Технические данные
Модель
AJ 4 Plus 55/50
AJ 4 Plus 95/40
AJ 4 Plus 100/57
Сетевое напряжение / частота
230 В ~ 50 Гц
220-240 В~ 50 Гц
220-240 В~ 50 Гц
Номинальная мощность 800 Вт 900 Вт 1.100 Вт
Тип защиты
IP68
IPX8
IPX8
Подсоединение напорной стороны 39,59 мм (1 ¼ “),
внутренняя резьба
39,59 мм (1 ¼ “),
внутренняя резьба
39,59 мм (1 ¼ “),
внутренняя резьба
Макс. производительность насоса (Q
max
)
1)
3.300 л/час
5.500 л/час
6.000 л/час
Макс. давление
5,0 бар
4,0 бар
5,7 бар
Макс. высота подачи (H
max
)
1)
50 м
40 м
57 м
Max. глубина погружения 
20 м 20 м 20 м
MEI
2)
≥ 0,40 ≥ 0,40 ≥ 0,40
Макс. размер всасываемых твердых частиц
2 мм
2 мм
2 мм
Maкс. температура перекачиваемой жидкости
(T
max
)
35 °C 35 °C 35 °C
Макс. частота пусков в час
30, равномерно
распределенных
30, равномерно
распределенных
30, равномерно
распределенных
Длинный соединительный кабель
23 м
23 м
23 м
Исполнение кабеля H07RN8-F H07RN8-F H07RN8-F
Вес (нетто)
~ 9,2 кг
~ 10,7 кг
~ 11 кг
Размеры (ширина x Глубина x высота) 9,5 x 9,5 x 56 cм 9,8 x 9,8 x 60 cм 9,8 x 9,8 x 66,5 cм
Номер изделия
30104
30177
30086
1)
Указанная максимальная производительность определялась при свободном, нередуцированном пуске.
2.1. Информация в соответствии с Директивой 2009/125/EG
2)
Коэффициент минимальной эффективности“ (MEI) — это безразмерная величина гидравлического
КПД насоса в оптимальной точке, а также при частичной и избыточной нагрузке. Опорное значение MEI
для водяных насосов с наилучшим КПД
≥ 0,70. Информация по опорным
значениям эффективности приведена
по адресу
http://www.europump.org/efficiencycharts.
Соответствующие опорные кривые для
насосов серии AJ находятся в разделе
.MEI = 0,40 for Multistage Submersible
2900 rpm.Эффективность и
экономичность эксплуатации данного
водяного насоса в различных режимах
можно улучшить, например, с помощью
управления частотой вращения, в
результате чего работа насоса будет
адаптироваться к работе всей системы.
3. Область применения
Погружные глубинные насосы от T.I.P. – это специально разработанные и очень мощные погружные
нагнетательные насосы для подачи воды с большой глубины. Благодаря своей компактной структуре и
профессиональной технике эти насосы могут быть применяться также в узких буровых колодцах и шахтах.
Эти высококачественные продукты с надёжными рабочими характеристиками были разработаны для
осуществления разнообразных задач по орошению и дальнейшей передаче перекачанной жидкости под
высоким давлением.
Приборы предназначены для перекачки чистой, прозрачной воды с содержанием твёрдых веществ
меньше указанного в технических характеристиках максимального значения.
К типичным областям применения погружных глубинных насосов относятся:
