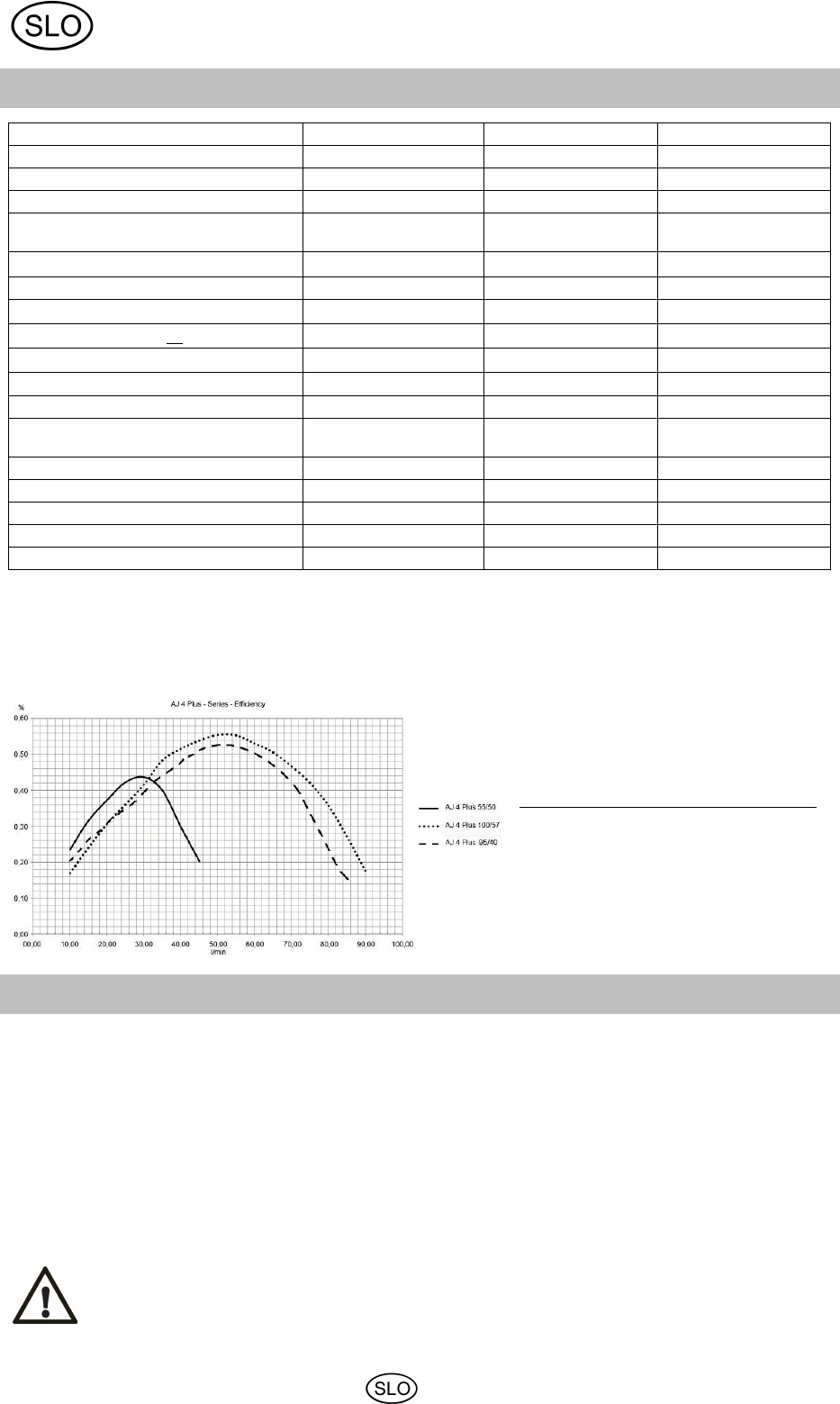

2. Tehnični podatki
Model
AJ 4 Plus 55/50
AJ 4 Plus 100/57
AJ 4 Plus 100/57
Napetost/frekvenca
230 V ~ 50 Hz
220-240 V~ 50 Hz
220-240 V~ 50 Hz
Nazivna jakost
800 Watt
1.100 Watt
1.100 Watt
Zaščita
IP68
IPX8
IPX8
Tlačni priključek
39,59 mm
(1 ¼ “),
notarnji
navoj
39,59 mm
(1 ¼ “),
notarnji
navoj
39,59 mm
(1 ¼ “),
notarnji
navoj
Maksimalna dobavna količina (Q
max
)
1)
3.300 l/h 6.000 l/h 6.000 l/h
Maksimalen pritisk
5,0 bar
5,7 bar
5,7 bar
Maksimalna višina dobave (H
max
)
1)
50 m 57 m 57 m
Maks. globina potopitve 
20 m 20 m 20 m
MEI
2)
≥ 0,40
≥ 0,40
≥ 0,40
Maksimalna velikost trdnih delcev
2 mm
2 mm
2 mm
Maksimalna temperatura tekočine (T
max
)
35 °C
35 °C
35 °C
Maksimalno število vključitev/uro
30, enakomerno
porazdeljenih
30, enakomerno
porazdeljenih
30, enakomerno
porazdeljenih
Dolžina kablov za povezovanje
23 m
23 m
23 m
Tip kabla (izvedba) H07RN8-F H07RN8-F H07RN8-F
Teža (neto)
~ 9,2 kg
~ 11 kg
~ 11 kg
Velikosti (dolžina x količina x višina) 9,5 x 9,5 x 56 cm 9,8 x 9,8 x 60 cm 9,8 x 9,8 x 66,5 cm
Številka izdelka
30104
30086
30086
1)
Navedene vrednosti so dobljene pri prostem in neomejenem izhodu.
2.1. Informacije v skladu z Direktivo 2009/125/EG
2)
Indeks najmanjše učinkovitosti “ (MEI) je veličina brez dimenzije za hidravlično stopnjo zmogljivosti črpalke pri
najboljši točki in pri delni in prekomerni
obremenitvi. Referenčna vrednost MEI za
vodne črpalke z najvišjo stopnjo
zmogljivosti je ≥ 0,70. Informacije o
referenčni vrednosti učinkovitosti najdete
pod
http://www.europump.org/efficiencycharts.
Ustrezne referenčne krivulje za črpalke
serije AJ najdete pri .MEI = 0,40 for
Multistage Submersible 2900 rpm.
Delovanje te vodne črpalke pri različnih
obratovalnih točkah je lahko učinkovitejše
in gospodarnejše, če je npr, krmiljena z
variabilnim krmiljenjem števila vrtljajev, ki
delovanje črpalke prilagodi sistemu
3. Področja uporabe
Črpalke za globoke vodnjake T.I.P. so specialno izdelane in učinkovite potopne črpalke za izčrpanje vode iz
prevelike globine. Zaradi kompaktne izvedbe in profesionalne tehnike lahko uporabljamo te črpalke tudi v ozkih
izvrtanih vodnjakih ali jaških. Te izdelke z odlično kakovostjo smo razvili za vsestranske namene zalivanja z
prepričljivimi podatki zmogljivosti in za visokotlačni transport pridobljene vode
Te naprave so primerne za črpanje čiste, transparentne vode, v kateri se nahajajo le trdni delci z maksimalno
velikostjo, ki je določena pri tehničnih podatkih.
Tipična uporaba te potopne tlačne črpalke je za zalivanje vrtov, obrob, oskrba gospodinjstev s potrošno vodo iz
vodnjakov, cistern, oskrba z vodo sistemov za namakanje, čiščenje teras in stezic, oskrba z vodo iz velikih globin,
črpanje vode iz velikih globin.
Črpalke za globoke vodnjake T.I.P. se lahko uporabljajo s stalno ali začasno inštalacijo.
Ta izdelek je namenjen zasebni uporabi v domačem okolju in ne za obrtne oz. industrijske namene ali za trajno
pretočno obratovanje.
Naprava ni primerna za uporabo v bazenih ali za črpanje pitne vode.
