Skontrolujte prepravné poškodenia zariadenia. V prípade poškodenia musíte upovedomiť malopredajcu okamžite
- najneskôr ale v priebehu 8 dní od dátumu kúpy.

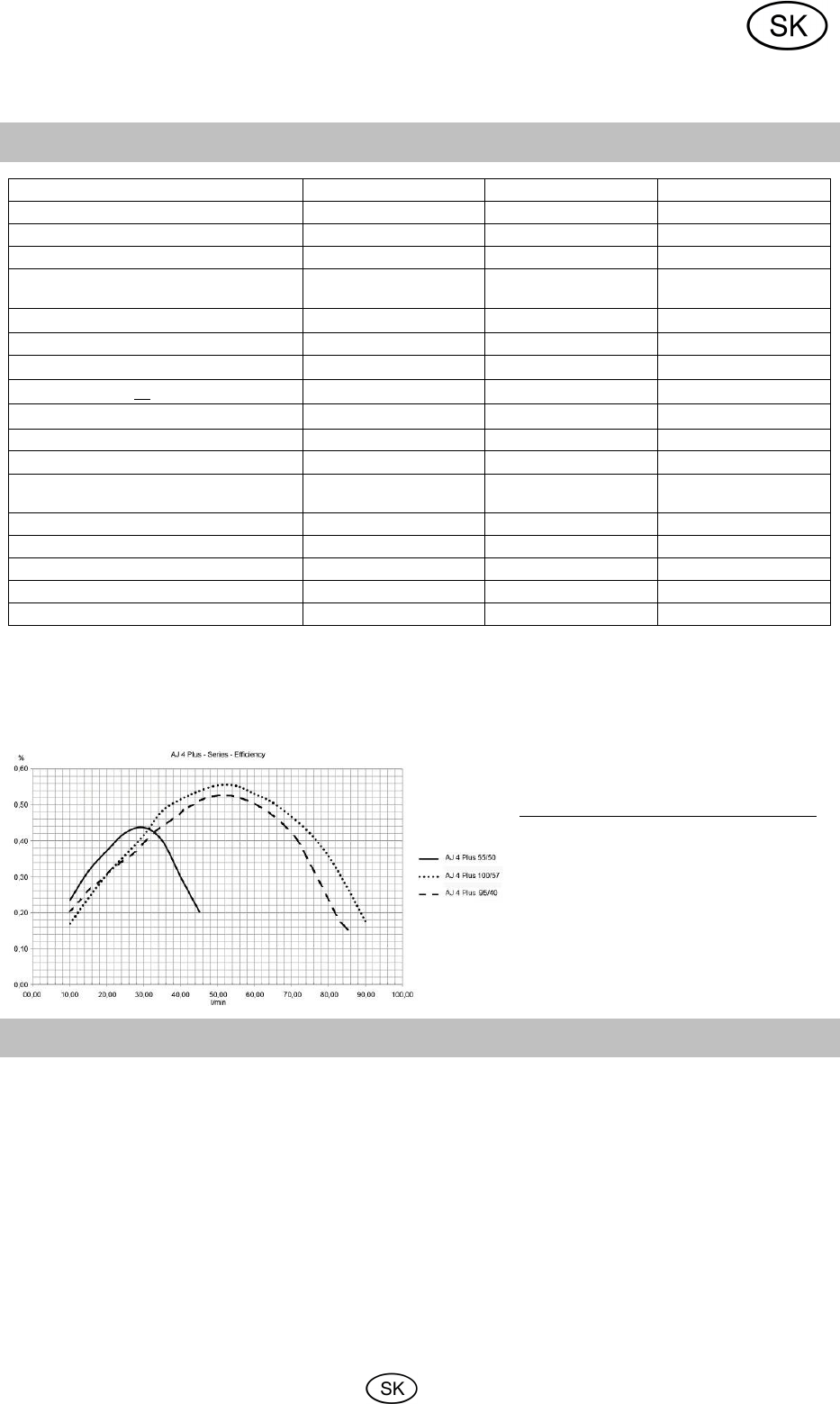

2. Technické údaje
Model
AJ 4 Plus 55/50
AJ 4 Plus 95/40
AJ 4 Plus 100/57
Sieťové napätie/frekvencia
230 V ~ 50 Hz
220-240 V~ 50 Hz
220-240 V~ 50 Hz
Menovitý výkon
800 Wattov
900 Wattov
1.100 Wattov
Druh krytia
IP68
IPX8
IPX8
Výtlačná prípojka
39,59 mm
(1 ¼ “),
vnútorný
závit
39,59 mm
(1 ¼ “),
vnútorný
závit
39,59 mm
(1 ¼ “),
vnútorný
závit
Max. dopravné množstvo (Q
max
)
1)
3.300 l/h 5.500 l/h 6.000 l/h
Max. tlak
5,0 baru
4,0 baru
5,7 baru
Max. dopravná výška (H
max
)
1)
50 m 40 m 57 m
Max. hĺbka ponoru 
20 m
20 m
20 m
MEI
2)
≥ 0,40
≥ 0,40
≥ 0,40
Max. veľkosť prečerpávaných pevných telies
2 mm
2 mm
2 mm
Max. teplota prečerpávanej kvapaliny (T
max
)
35 °C
35 °C
35 °C
Max. početnosť spustení za hodinu
30, rovnomerné rozloženie
30, rovnomerné
rozloženie
30, rovnomerné
rozloženie
Dĺžka napájacieho káblu
23 m
23 m
23 m
Káblový vývod H07RN8-F H07RN8-F H07RN8-F
Hmotnosť (netto)
~ 9,2 kg
~ 10,7 kg
~ 11 kg
Rozmery (dĺžka x hĺbka x výška) 9,5 x 9,5 x 56 cm 9,8 x 9,8 x 60 cm 9,8 x 9,8 x 66,5 cm
Číslo sortimentnej položky
30104
30177
30086
1)
Uvedené maximálne výkony boli stanovené pri voľnom, neredukovanom výtoku.
2.1. Informácie v súlade so smernicou 2009/125/EG
2)
Index minimálnej efektívnosti“ (MEI) je bezrozmerná veličina pre hydraulický stupeň účinnosti čerpadla
v najlepšom bode, ako aj pri čiastočnom zaťažení a preťažení. Referenčná hodnota MEI pre vodné čerpadlá
s najlepším stupňom účinnosti je ≥ 0,70.
Informácie k referenčnej hodnote
efektívnosti nájdete na stránke
http://www.europump.org/efficiencycharts.
Príslušné referenčné krivky pre čerpadlá
série AJ nájdete pod .MEI = 0,40 for
Multistage Submersible 2900 rpm.
Prevádzka tohto vodného čerpadla pri
rozdielnych prevádzkových bodoch môže
byť efektívnejšia a hospodárnejšia, ak sa
ovláda napr. pomocou variabilnej regulácie
otáčok, ktorá prevádzku čerpadla
prispôsobí systému.
3. Oblasť použitia
Čerpadlá T.I.P. sú špeciálne, vysoko účinné ponorné čerpadlá, slúžiace na čerpanie vody z hlbokých studní.
Vďaka kompaktnému prevedeniu a profesionálnej technike možno tieto čerpadlá používať aj v úzkych vŕtaných
studniach a šachtách. Tieto výrobky vynikajúcej kvality, disponujúce presvedčivými výkonnostnými údajmi, boli
navrhnuté pre potreby polievania a na ďalšiu prepravu prostredníctvom vysokého tlaku.
Tieto zariadenia slúžia na čerpanie čistej a priehľadnej vody obsahujúcej pevné časti s maximálnou veľkosťou
uvedenou v technických údajoch zariadenia.
Typické oblasti použitia čerpadiel slúžiacich na čerpanie vody z hlbokých studní: zavlažovanie záhrad a záhonov,
zásobovanie domácností úžitkovou vodou zo studní a cisterien, prevádzka zavlažovacích systémov, čistenie
terás a chodníkov, čerpanie vody z veľkých hĺbok, čerpanie vody z veľkých hĺbok.
Čerpadlá T.I.P. možno zabudovať na permanentné aj na dočasné použitie.
Tento výrobok je určený na súkromné použitie v domácom prostredí a nie je určený na profesionálne,
príp. priemyselné účely ani na trvalú cirkulačnú prevádzku.
