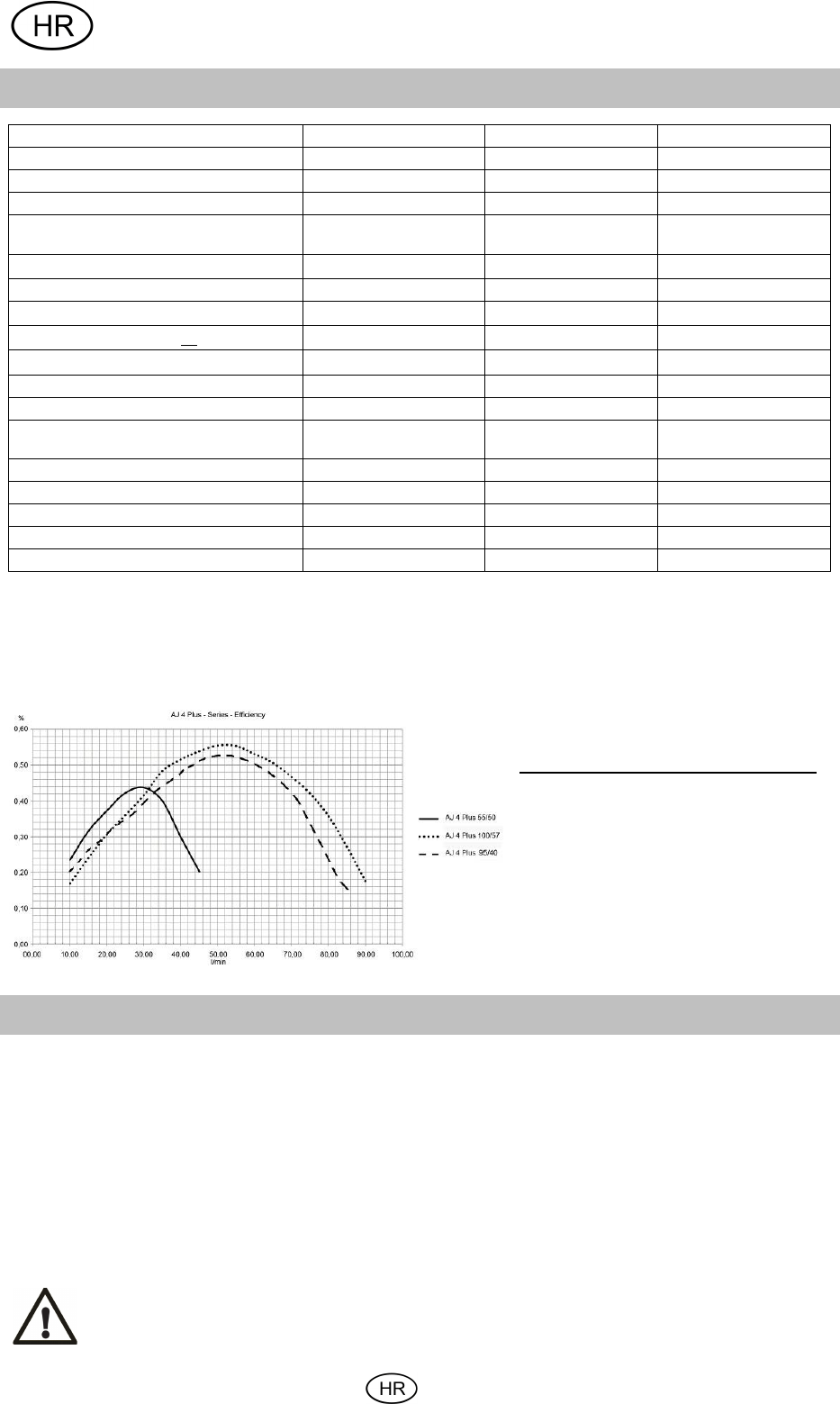

2. Tehnički podaci
Model
AJ 4 Plus 55/50
AJ 4 Plus 95/40
AJ 4 Plus 100/57
Napon/frekvencija
230 V ~ 50 Hz
220-240 V~ 50 Hz
220-240 V~ 50 Hz
Nazivna snaga
800 Watt
900 Watt
1.100 Watt
Zaštita
IP68
IPX8
IPX8
Tlačni priključak
39,59 mm
(1 ¼ “),
unutarnji
navoj
39,59 mm
(1 ¼ “),
unutarnji
navoj
39,59 mm
(1 ¼ “),
unutarnji
navoj
Maksimalna dobavna količina (Q
max
)
1),
3.300 l/h 5.500 l/h 6.000 l/h
Maksimalni pritisak
5,0 bar
4,0 bar
5,7 bar
Maksimalna visina dobave (H
max
)
1)
50 m 40 m 57 m
Maks. dubina postavljanja 
20 m
20 m
20 m
MEI
2)
≥ 0,40 ≥ 0,40 ≥ 0,40
Maksimalma veličina krutih čestica 2 mm 2 mm 2 mm
Maksimalna temperatura tekućine (T
max
)
35 °C
35 °C
35 °C
Maksimalni broj uključivanja/sat 30, ravnomjerno
raspoređen
30, ravnomjerno
raspoređen
30, ravnomjerno
raspoređen
Dužina priključnog kabla
23 m
23 m
23 m
Tip kabela (izvedba)
H07RN8-F
H07RN8-F
H07RN8-F
Težina (netto)
~ 9,2 kg
~ 10,7 kg
~ 11 kg
Dimenzije (dužina x dubina x visina)
9,6 x 9,6 x 56 cm
9,8 x 9,8 x 60 cm 9,8 x 9,8 x 66,5 cm
Broj artikla
30104
30177
30086
1)
Navedene maksimalne vrijednosti dobivene su kod slobodnog, nereduciranog izlaza.
2.1. Informacije u skladu s Direktivom 2009/125/EG
2)
Indeks minimalne učinkovitosti (MEI) bezdimenzijska je veličina hidraulične učinkovitosti crpke na
najučinkovitijoj razini te pri djelomičnom opterećenju i preopterećenju. Referentna vrijednost MEI crpki za vodu s
najboljom učinkovitosti iznosi ≥ 0,70.
Informacije o referentnoj vrijednosti
učinkovitosti nalaze se na adresi
http://www.europump.org/efficiencycharts.
Odgovarajuće referentne krivulje za crpke
serije AJ nalaze se pod MEI = 0,40 za
višestupanjske dubinske crpke 2900
o/min.
Rad ove crpke za vodu na raznim radnim
točkama može biti učinkovitiji i
ekonomičniji ako se crpkom upravlja, na
primjer, upravljačem s promjenjivom
brzinom vrtnje koji rad crpke prilagođava
sustavu.
3. Područja uporabe
T.I.P. dubinske crpke su specijalno projektirane i efikasne za crpenje vode iz velike dubine. Uslijed kompaktne
izrade i profesionalne tehnike ove crpke se mogu primjenjivati i u uskim probušenim bunarima i oknima. Ovi
proizvodi izuzetne kvalitete su proizvedeni da bi davali odgovarajuće rezultate u kapacitetu, za raznovrsnu
primjenu u nalijevanju, odnosno prosljeđivanje podignute vode uz veliki tlak.
Ovi uređaji se koriste za crpenje tako čiste i providne vode u kojoj se nalaze samo čvrsta tijela maksimalne
veličine koja su navedena u tehničkim podacima.
Tipična primjena ove potopne tlačne pumpe je kod zalijevanja vrtova, lijeha, opskrba kućanstava potrošnom
vodom iz bunara, cisterni, opskrba vodom sistema za navodnjavanje, čišćenje terasa i puteljaka, opskrba vodom
iz velikih dubina, crpljenje vode iz velikih dubina.
T.I.P. dubinske crpke se primjenjuju uz konačnu ili privremenu instalaciju.
Ovaj proizvod namijenjen je za privatnu upotrebu u kućanstvu, a ne za komercijalne ili industrijske svrhe ili za
trajni cirkulacijski rad.
Uređaj nije namijenjen upotrebi u bazenima ili crpljenju pitke vode.
