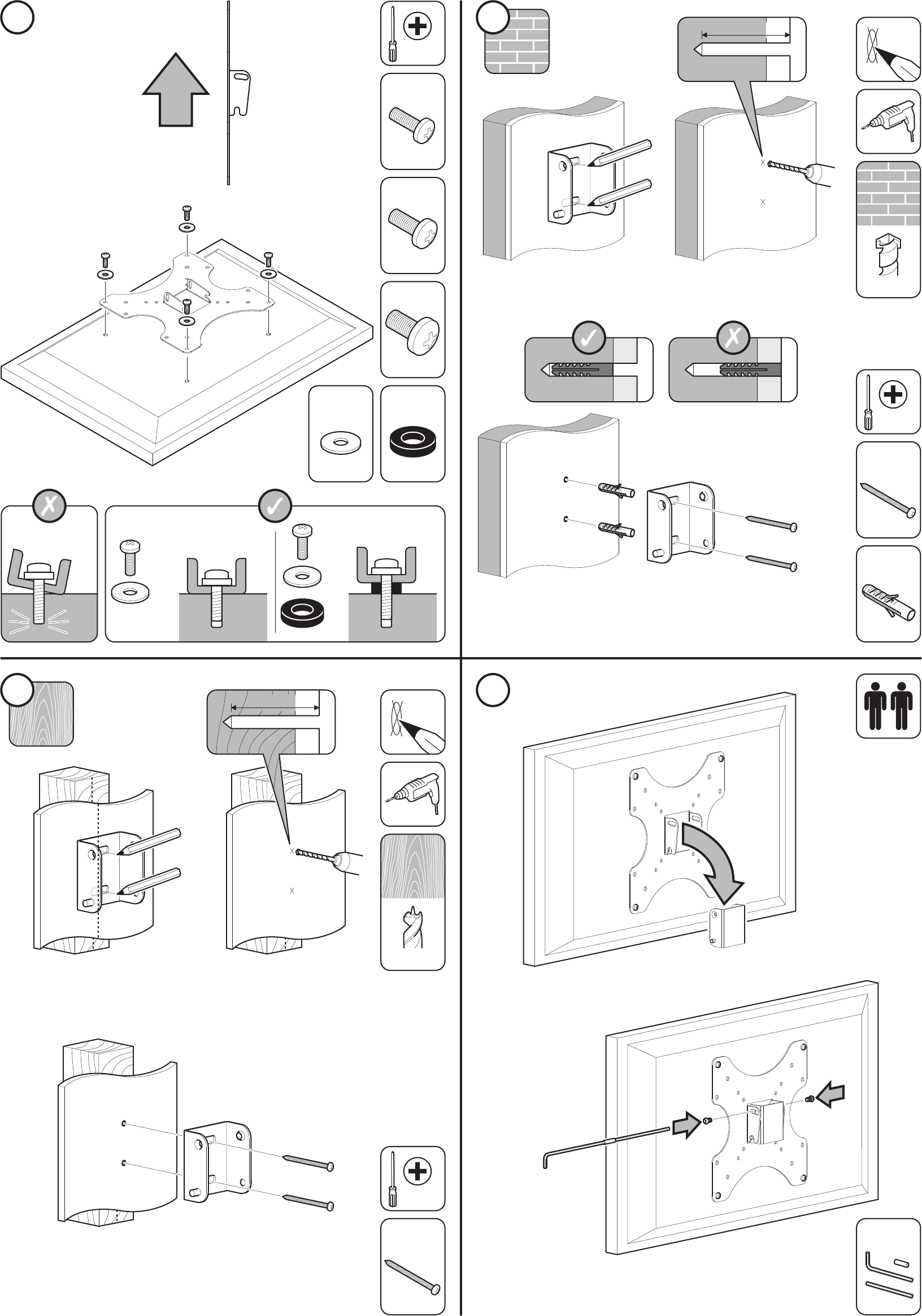

Instructions / Assembly

Ø8mm (5/16")
4
Gx2
Fx2
Fx2
Ax4
M4 x 12mm
Bx4
Dx4
Ex4
M5 x 12mm
TV TV TV
A/B/C
D
A/B/C
D
E
Cx4
M6 x 12mm
Top
Haut
Parte Superior
2
Top
Haut
Parte Superior
Ø3mm (1/8")
3
3
Remove dust from hole
Retirez la poussière du trou
Elimine el polvo del agujero
Lubricate screw thread with soap
Lubrifiez le pas de vis avec du savon
Lubrique la rosca del tornillo con jabón
55mm (21/8")
Ensure bracket is in the centre of the wood stud
Assurez-vous que l'applique est au centre de la latte de bois
Asegúrese de que el soporte está en el centro de la viga de madera
Lubricate screw thread with soap
Lubrifiez le pas de vis avec du savon
Lubrique la rosca del tornillo con jabón
50mm (2")
Hx1
