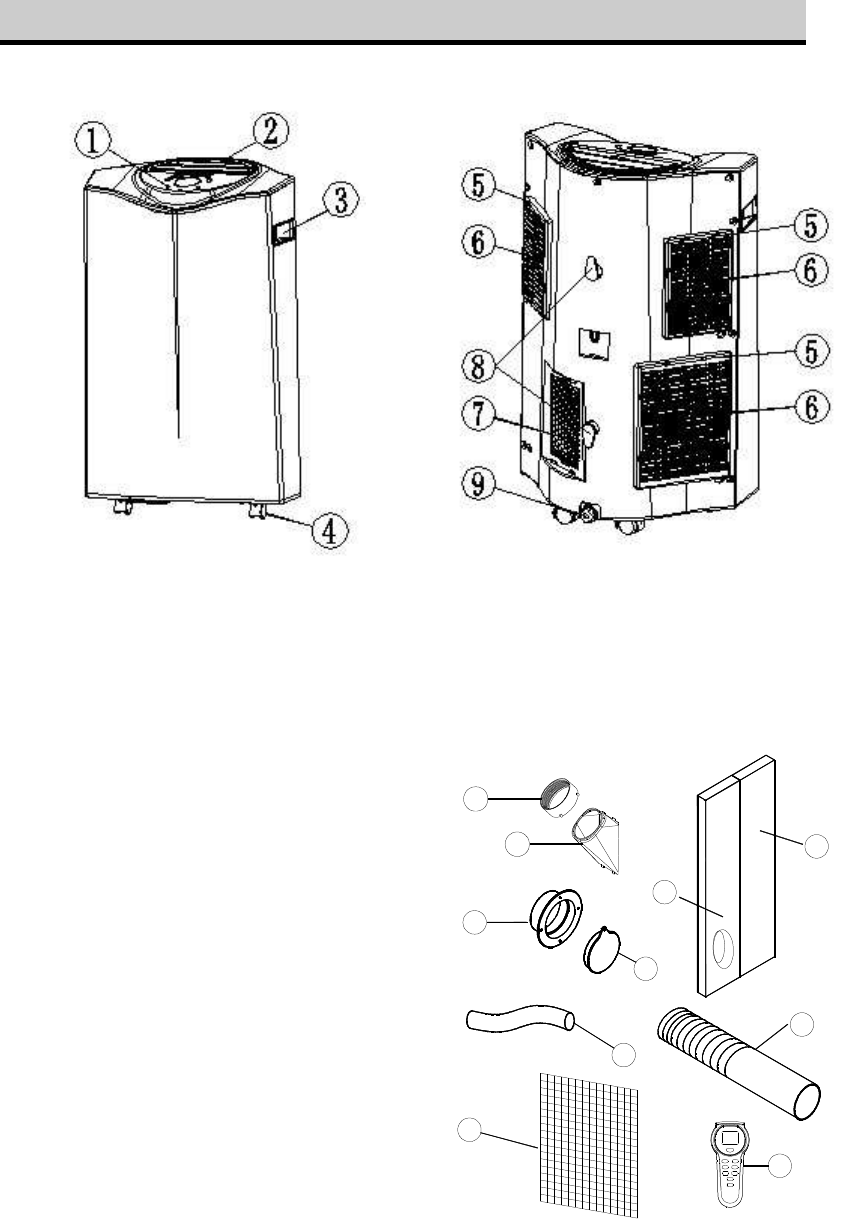

BESTANDTEILE
Vorderseite Rückseite
1. Bedienungsfeld
2. Luftauslass
3. Tragegriff
4. Rolle
5. Luftfilter
6. Lufteinlass
7. Auslass für Abluft
8. Kabelhalterung
9. Wasserstopfen / Drainageöffnung
Zubehör
10. Innenadapter, Teil 2 – über
Schlauch streifen, dann mit Teil 1
verbinden.
11. Innenadapter, Teil 1 – mit Teil 2
verbinden und dann an Rückseite
der Klimaanlage anschließen.
12. Außenadapter – über Schlauch
streifen, dann in Schaum-
stoffstreifen schieben (oder in
Öffnung von Wand/Fenster).
13. Runde Kappe zum Abdecken der
Öffnung in Wand/Fenster.
14. Abluftrohr.
15. Schaumstoffstreifen – zum
Abdichten der Fensteröffnung, mit
Loch zum Anschließen des
Abluftrohres.
16. Schaumstoffstreifen – zum
Abdichten der Fensteröffnung
17. Entwässerungsschlauch für
kontinuierliches Wasserablassen
18. Aktivkohlefilter
19. Fernbedienung (optional)
