Owner's Manual

SR 420
deutsch
17

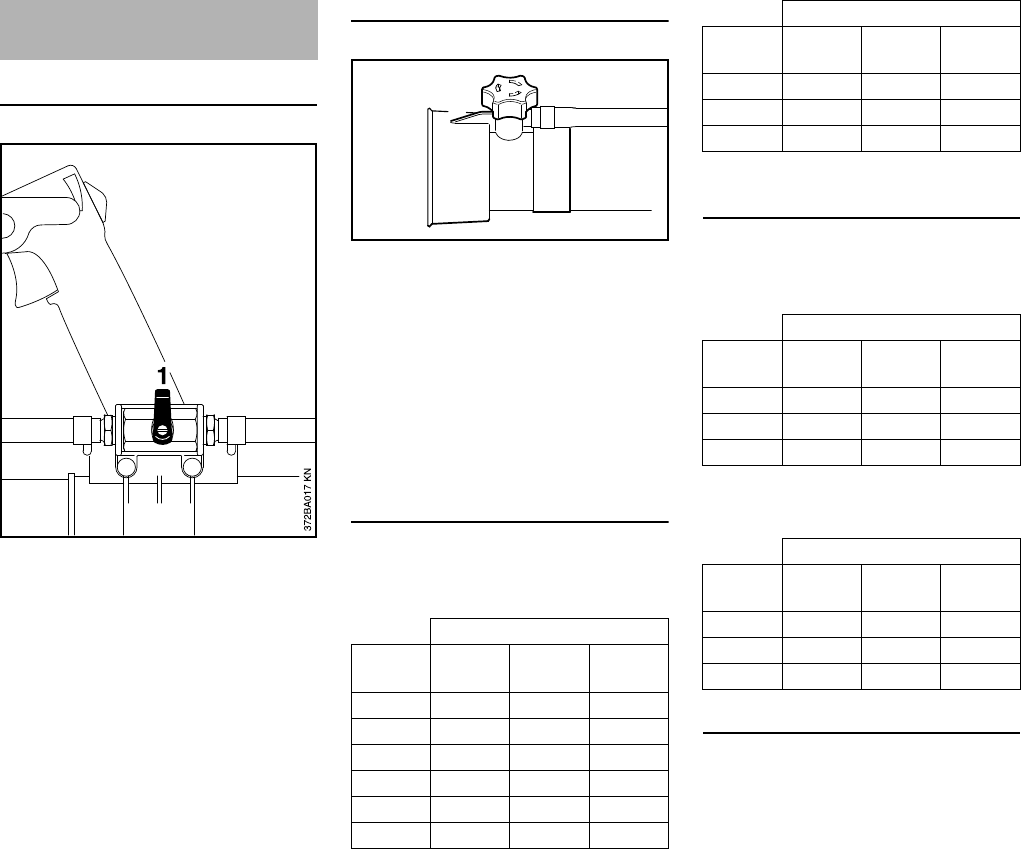

Absperrhahn
N Absperrhahn (1) senkrecht nach
oben = Durchfluss geschlossen
N Absperrhahn (1) parallel zum
Schlauch = Durchfluss geöffnet
N Ausbringmenge am Dosierstück
einstellen – nicht über den
Absperrhahn dosieren
Dosierstück
N Dosierstück (2) an der Düse (3)
verdrehen – Ausbringmenge ist
stufenlos einstellbar
Stellung 1 = minimaler Durchfluss
Stellung 6 = maximaler Durchfluss
Die Zahlenmarkierungen auf dem
Dosierstück müssen dabei mit der
Nase (4) unterhalb des Dosierstücks zur
Deckung gebracht werden
Ausbringmenge ohne Druckpumpe
Standard-Dosierstück
Angaben in l/min.
ULV-Dosierstück
Angaben in l/min.
Ausbringmenge mit Druckpumpe
(Sonderzubehör)
Standard-Dosierstück
Angaben in l/min.
ULV-Dosierstück
Angaben in l/min.
Dosiereinrichtung prüfen
N Gerät auf den Boden stellen
N Prallgitter und Druckpumpe
entfernen
N Brühebehälter bis zur 10 Liter-
Markierung mit Wasser füllen
Dosiereinrichtung
Sprührohrstellung
Dosier
-
stellung
-
30° 0° +30°
1 0,384 0,290 0,257
2 1,062 0,908 0,782
3 1,947 1,614 1,336
4 2,848 2,402 1,903
5 3,471 2,993 2,413
6 3,844 3,251 2,526
2
4
1
6
5
4
3
2
372BA005 KN
3
Sprührohrstellung
Dosier
-
stellung
-
30° 0° +30°
0,5 0,054 0,041 0,043
0,65 0,087 0,077 0,064
0,8 0,138 0,117 0,098
Sprührohrstellung
Dosier
-
stellung
-
30° 0° +30°
1 0,654 0,651 0,636
1,6 1,666 1,747 1,700
2 2,928 2,896 2,864
Sprührohrstellung
Dosier
-
stellung
-
30° 0° +30°
0,5 0,142 0,132 0,128
0,65 0,216 0,212 0,203
0,8 0,352 0,403 0,377
