O tipo e o modelo da lâmina de corte, no
equipamento de origem, dependem do
mercado.

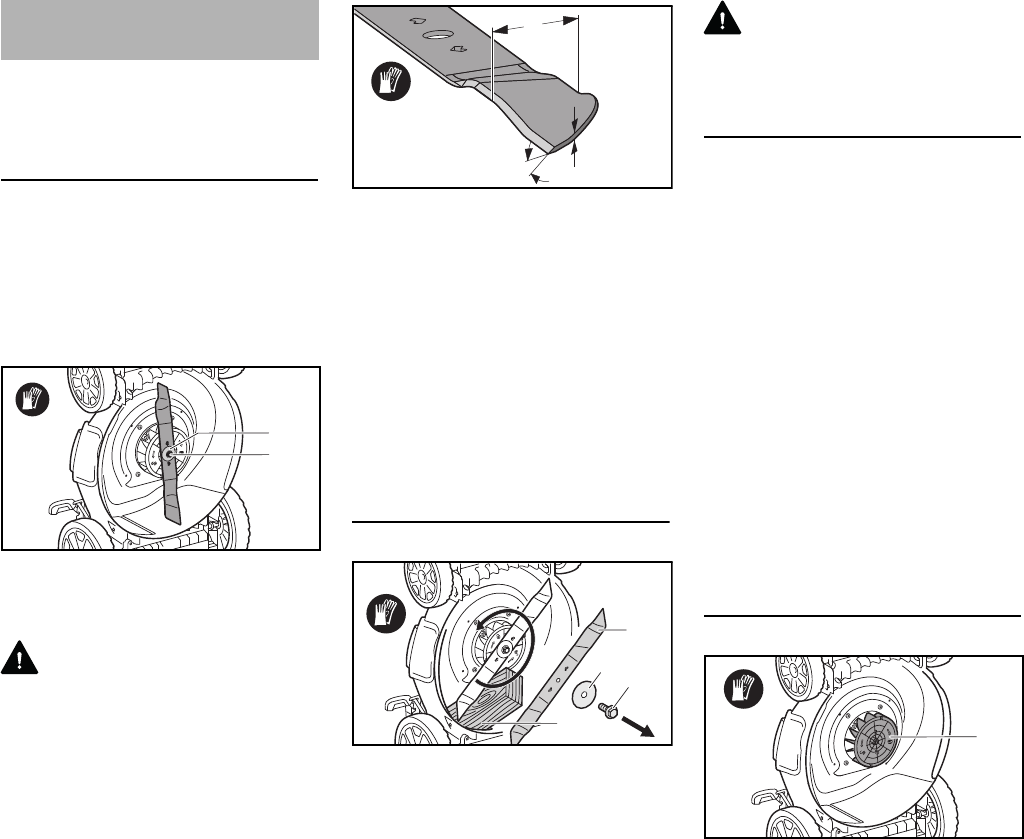

Verificar a lâmina de corte
N Colocar o cortador de grama na
posição de limpeza
N Limpar a lâmina de corte e verificar
se está danificada (entalhes ou
trincas) ou com desgaste e caso
necessário, substituí-la
Ao trocar a lâmina de corte, verificar
também o parafuso da lâmina (1) e a
arruela (2).
AVISO
Substituir o parafuso e a arruela, se
estiverem danificados.
N Verificar a espessura da lâmina em
pelo menos 5 pontos com um
paquímetro
N Colocar a régua no canto frontal da
lâmina e medir o recuo
A espessura da lâmina deve ter no
mínimo a = 2 mm em cada local.
O ângulo deve ser b = 30.
A lâmina deve ter no seu local mais
estreito no mínimo c = 45 mm de
largura.
Desmontar a lâmina de corte
N Bloquear a lâmina (1) com um calço
de madeira (2)
N Tirar o parafuso da lâmina (3) e
retirar a arruela (4)
N Verificar se o parafuso da lâmina (3)
e a arruela (4) estão danificados
N Retirar a lâmina de corte (1)
AVISO
Substituir o parafuso e a arruela, se
estiverem danificados.
Afiar a lâmina de corte
A STIHL recomenda que a afiação da
lâmina de corte seja realizada em uma
assistência técnica numa
Concessionária STIHL. Se a afiação da
lâmina não for feita de forma correta
(ângulo de afiação incorreto,
desbalanceamento), o funcionamento
da máquina pode ser influenciado.
N Resfriar a lâmina de corte durante a
afiação, por exemplo com água
N Afiar a lâmina uniformemente, para
evitar vibrações devido a
desbalanceamento
N Afiar a lâmina num ângulo de 30°
N Depois da afiação, tirar as rebarbas
dos cantos afiados com uma lixa
fina
Montar a lâmina de corte
N Limpar as superfícies de contato e a
rosca (1)
Afiar as lâminas de corte
