Instruction Manual

RMA 510
brasileiro
39
AVISO
Para realização destes trabalhos,
sempre posicionar a máquina sobre
uma superfície plana e firme.

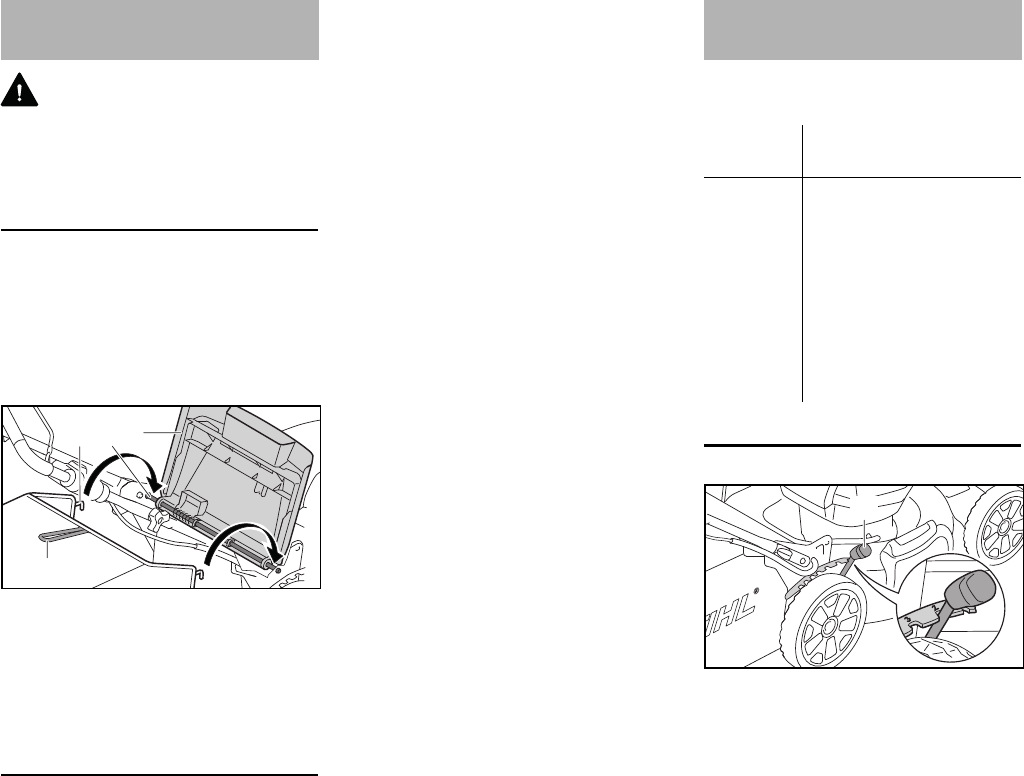

Engatar o cesto coletor de grama
N Desligar a máquina.
N Desmontar o conjunto moedor, veja
"Desmontar o conjunto moedor".
N Desmontar a saída lateral, veja
"Desmontar a saída lateral".
N Abrir e segurar a aba de saída (1).
N Segurar o cesto coletor de grama
no cabo (2) e engatar os
ganchos (3) na barra (4).
N Baixar a aba de saída (1).
Esvaziar o cesto coletor de grama
N Desligar a máquina.
N Abrir e segurar a aba de saída (1).
N Segurar o cesto coletor pelo
cabo (2) e desengatá-lo, puxando-o
para cima.
N Fechar a aba de saída (1).
N Esvaziar o cesto coletor de grama.
Podem ser ajustadas diferentes alturas
de corte.
Ajustar a altura de corte
Altura de corte maior:
N Puxar alavanca de regulagem de
corte (1) em direção a parte
posterior do cortador de grama a
bateria
Altura de corte menor:
N Puxar alavanca de regulagem de
corte (1) em direção a parte frontal
do cortador de grama a bateria
Cesto coletor de grama
0000-GXX-2645-A0
2
3
41
Ajustar a altura do corte
Nível Altura de
corte
1 35 mm (1,378 pol.)
2 43 mm (1,693 pol.)
3 52 mm (2,047 pol.)
4 60 mm (2,362 pol.)
5 71 mm (2,795 pol.)
6 79 mm (3,110 pol.)
7 90 mm (3,543 pol.)
0000-GXX-2646-A0
1
