Instruction Manual

RMA 510
brasileiro
38

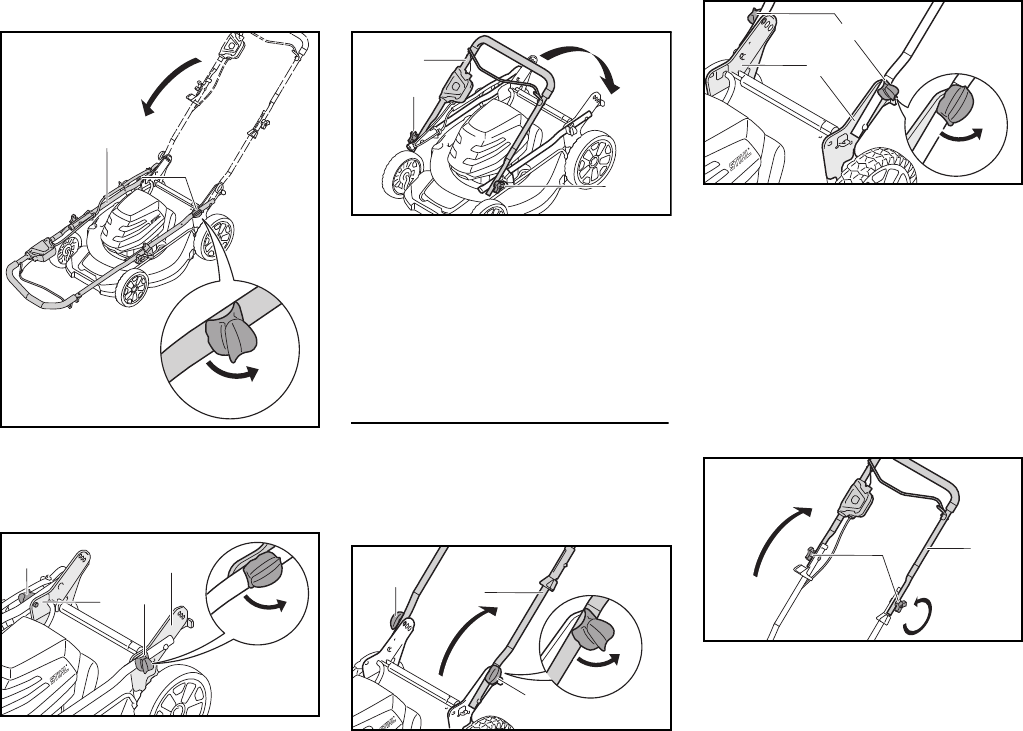

Dobrar a barra de direção inferior
N Girar os botões do cabo (1) em 90°.
N Dobrar a barra de direção
inferior (2).
N Girar os botões do cabo (1) em 90°,
para que os botões do cabo (1)
engatem com os furos nos
consoles (3).
A barra de direção inferior (2) está
bloqueada.
Dobrar a barra de direção superior
N Soltar os botões do cabo (4) em
sentido anti-horário.
N Dobrar a barra de direção
superior (5).
N Apertar os botões do cabo (4) em
sentido horário.
Abrir a barra de direção
Assegurar que os cabos não fiquem
prensados quando a barra for aberta.
Abrir a barra de direção inferior
N Girar os botões do cabo (1) em 90°.
N Abrir a barra de direção inferior (2).
N Alinhar os botões do cabo (1) em
uma das três posições nos
consoles (3).
N Girar os botões do cabo (1) em 90°,
para que os botões do cabo (1)
engatem com os furos nos
consoles (3).
Assegurar que os dois botões do
cabo (1) estejam na mesma posição.
Abrir a barra de direção superior
N Abrir a barra de direção
superior (4).
N Apertar os botões do cabo (5) em
sentido horário.
2
90°
1
0000-GXX-2641-A0
0000-GXX-2642-A0
1
3
90°
1
3
0000-GXX-2643-A0
5
4
4
90°
0000-GXX-2798-A0
1
2
1
90°
0000-GXX-2639-A0
3
1
0000-GXX-2644-A0
4
5
