Instruction Manual

RMA 510
brasileiro
37
AVISO
Para a realização destes trabalhos,
sempre posicionar a máquina sobre
uma superfície plana e firme.
AVISO
Ao girar os botões do cabo, a parte
inferior da barra de direção e a parte
superior podem dobrar. Cuidar para que
os botões de regulagem estejam bem
apertados. Segurar com uma mão na
parte superior mais alta da barra de
direção e girar os botões do cabo.
Perigo de ferimentos!
AVISO
Ao soltar os botões de regulagem, a
parte superior da barra de direção pode
se dobrar. Segurar com uma mão na
parte superior mais alta da barra de
direção e aparafusar os botões de
regulagem. Perigo de ferimentos!

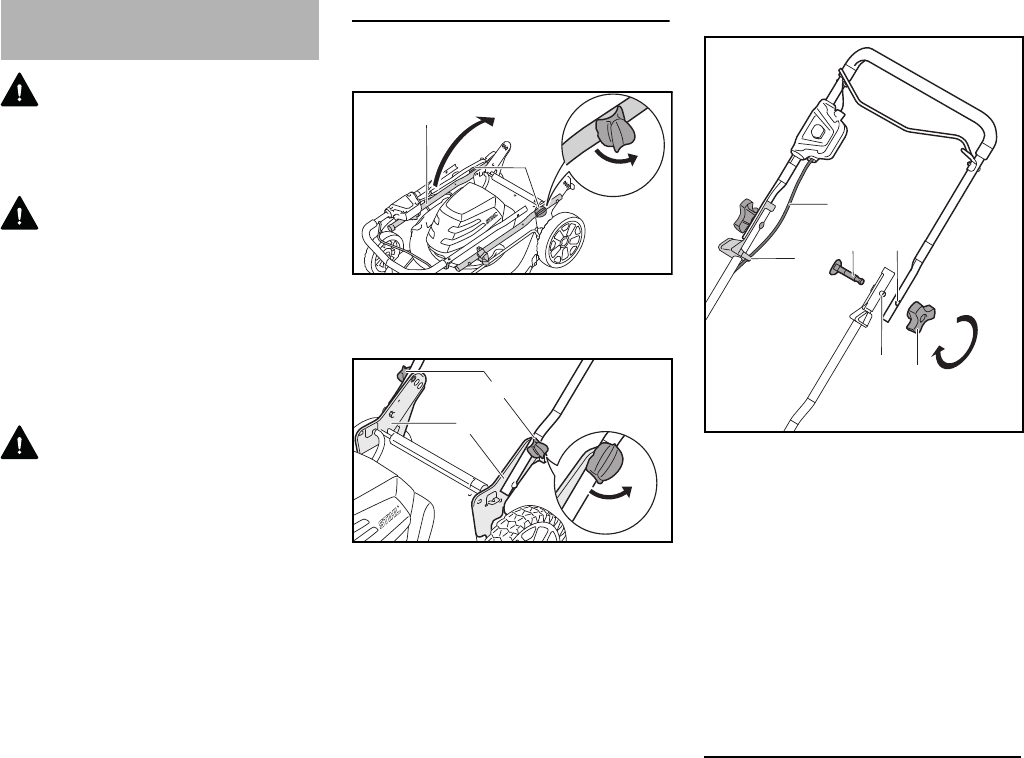

Montar a barra de direção
Abrir a barra de direção inferior
N Girar os botões do cabo (1) em 90°.
N Abrir a barra de direção inferior (2).
N Alinhar os botões do cabo (1) em
uma das três posições nos
consoles (3).
N Girar os botões do cabo (1) em 90°,
para que os botões do cabo (1)
engatem com os furos nos
consoles (3).
Assegurar que os dois botões do
cabo (1) estejam na mesma posição.
Montar a barra de direção superior
N Engatar os furos da barra de
direção superior (4) com os furos
dos suportes (5).
N Inserir os pinos (6) pelos furos da
barra de direção superior (4) e
suporte (5).
N Girar os botões de regulagem (7)
sobre os pinos (6) e apertar em
sentido horário.
N Inserir o cabo (8) no clip do
cabo (9).
Dobrar a barra de direção
Para limpeza, transporte e
armazenamento do cortador de grama a
bateria, a barra de direção pode ser
dobrada.
Assegurar que os cabos não fiquem
prensados quando a barra for dobrada.
Montar a barra de direção
90°
1
2
0000-GXX-2638-A0
90°
0000-GXX-2639-A0
3
1
6
7
5
4
8
9
0000-GXX-2640-A0
