Conversão para moagem
Para moer é montado o conjunto
moedor.
N Desengatar o cesto coletor de
grama, veja "Desengatar o cesto
coletor de grama".
N Ajustar a altura do corte, veja
"Ajustar a altura do corte".
N Montar o conjunto moedor, veja
"Montar o conjunto moedor".

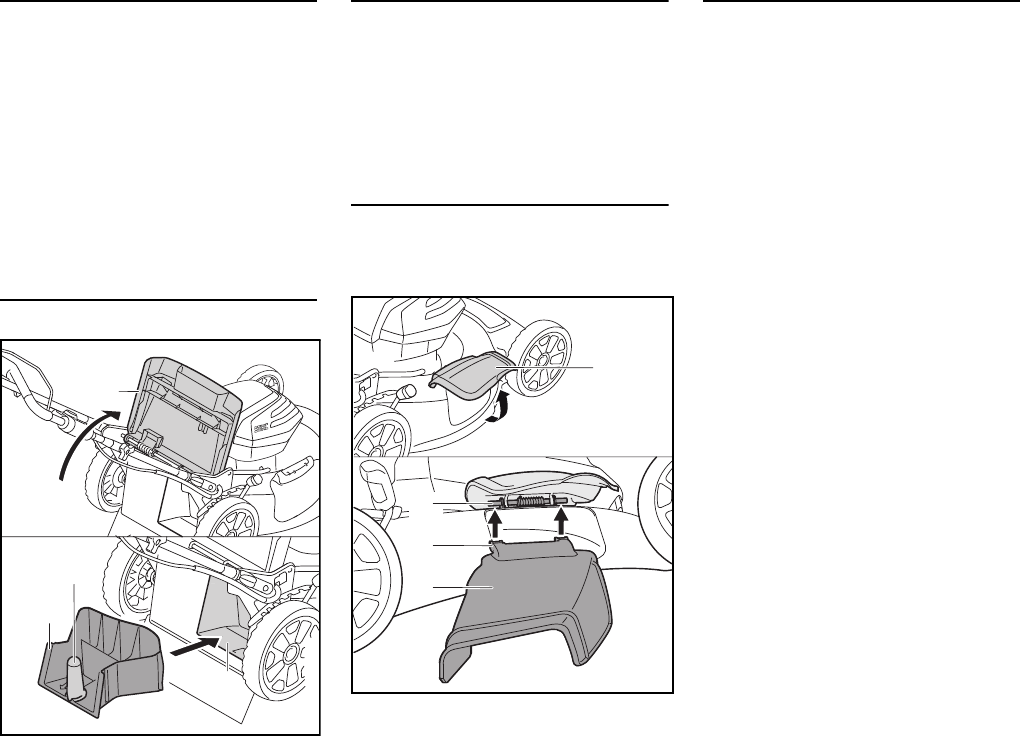

Montar o conjunto moedor
N Abrir e segurar a aba de saída (1).
N Segurar o conjunto moedor (2) pelo
cabo (3) e inserir no canal de
saída (4).
N Baixar a aba de saída (1).
Desmontar o conjunto moedor
N Abrir e segurar a aba de saída (1).
N Segurar o conjunto moedor (2) pelo
cabo (3) e retirar do canal de
saída (4).
N Baixar a aba de saída (1).
Montar a saída lateral
Ao montar a saída lateral, também deve
ser montado o conjunto moedor.
N Abrir e segurar a aba de saída
lateral (1).
N Alinhar os alojamentos (2) da saída
lateral (3) abaixo dos pinos (4).
N Baixar a aba da saída lateral (1).
Desmontar a saída lateral
N Abrir e segurar a aba de saída
lateral (1).
N Retirar a saída lateral (2).
N Baixar a aba da saída lateral (1).
