Instruction Manual

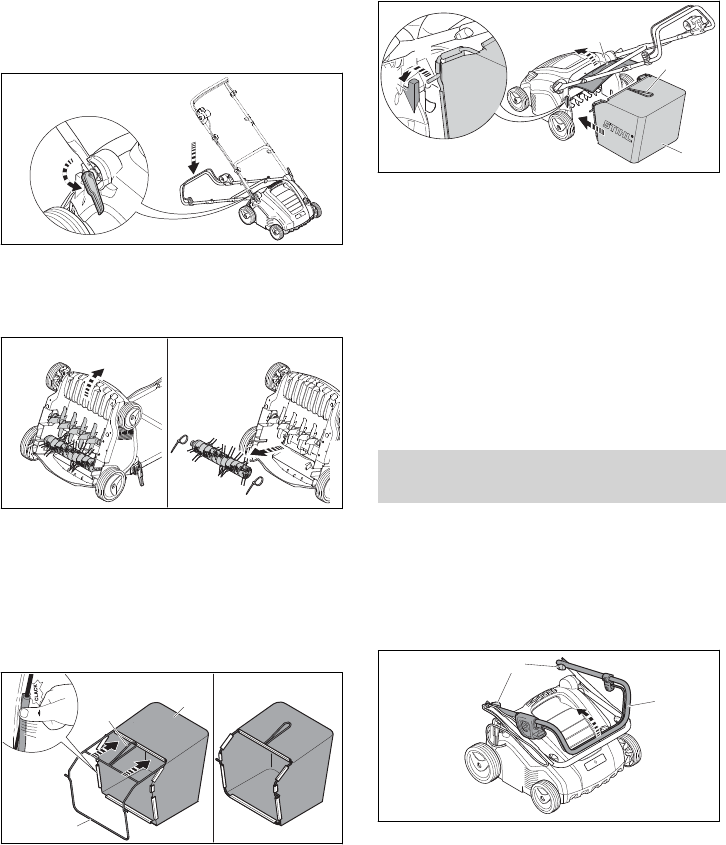

6.2 Ta bort mossrivarvalsen ur
transportfacket före den första
idrifttagningen
► Stäng av vertikalskäraren och dra bort kopp‐
lingen på förlängningskabeln från vertikalskä‐
rares elkontakt.
► Ställ vertikalskäraren på en plan yta.
2
1
0000-GXX-B366-A0
► Öppna snabblåsspakarna (1) och lägg ned
styrhandtaget bakåt.
► Håll fast vertikalskäraren i det nedre transpor‐
thandtaget och ställ upp den bakåt.
1
2
0000-GXX-B384-A0
► Ta bort buntbanden.
► Dra ut mossrivarvalsen ur transportfacket och
förvara den på ett säkert ställe.
6.3 Sätta ihop, fästa och lossa grä‐
suppsamlare
6.3.1 Sätta ihop gräsuppsamlare
1
2
3
4
0000-GXX-B367-A0
► Dra väven (1) över ramen (2) så att bottenplat‐
tan är nedtill och greppet (3) på vävens under‐
sida.
► Tryck fast plastprofilerna (4) på ramen.
Plastprofilerna snäpper in med ett klick.
6.3.2 Fästa gräsuppsamlare
► Stäng av vertikalskäraren och dra bort kopp‐
lingen på förlängningskabeln från vertikalskä‐
rares elkontakt.
3
2
1
5
4
0000-GXX-B368-A0
► Öppna utkastluckan (1) och håll den så.
► Ta tag i gräsuppsamlaren (3) i greppet (2) och
fäst axeln (5)i fästet (4).
► Lägg utkastluckan (1) på gräsuppsamla‐
ren (3).
6.3.3 Lossa gräsuppsamlare
► Stäng av vertikalskäraren och dra bort kopp‐
lingen på förlängningskabeln från vertikalskä‐
rares elkontakt.
► Ställ vertikalskäraren på en plan yta.
► Öppna utkastluckan och håll den så.
► Ta bort gräsuppsamlaren uppåt i greppet.
► Stäng utkastluckan.
7 Ställa in vertikalskärare för
användaren
7.1 Fälla upp och ställa in styr‐
handtag
► Stäng av vertikalskäraren och dra bort kopp‐
lingen på förlängningskabeln från vertikalskä‐
rares elkontakt.
► Ställ vertikalskäraren på en plan yta.
1
2
0000-GXX-B369-A0
► Fäll upp styrhandtagets överdel (1).
► Dra åt vingmuttrarna (2).
7 Ställa in vertikalskärare för användaren svenska
0478-670-9910-B 79
