2.2 Varningar i texten
FARA
■ Varnar för faror som leder till allvarliga skador
eller dödsfall.
► Med åtgärderna kan man förhindra allvar‐
liga skador eller dödsfall.
VARNING
■ Varnar för faror som kan leda till allvarliga ska‐
dor eller dödsfall.
► Med åtgärderna kan man förhindra allvar‐
liga skador eller dödsfall.
OBS!
■ Varnar för faror som kan leda till materialska‐
dor.
► Med åtgärderna kan man förhindra materia‐
lskador.
2.3 Symboler i texten
Denna symbol hänvisar till ett kapitel i
denna bruksanvisning.

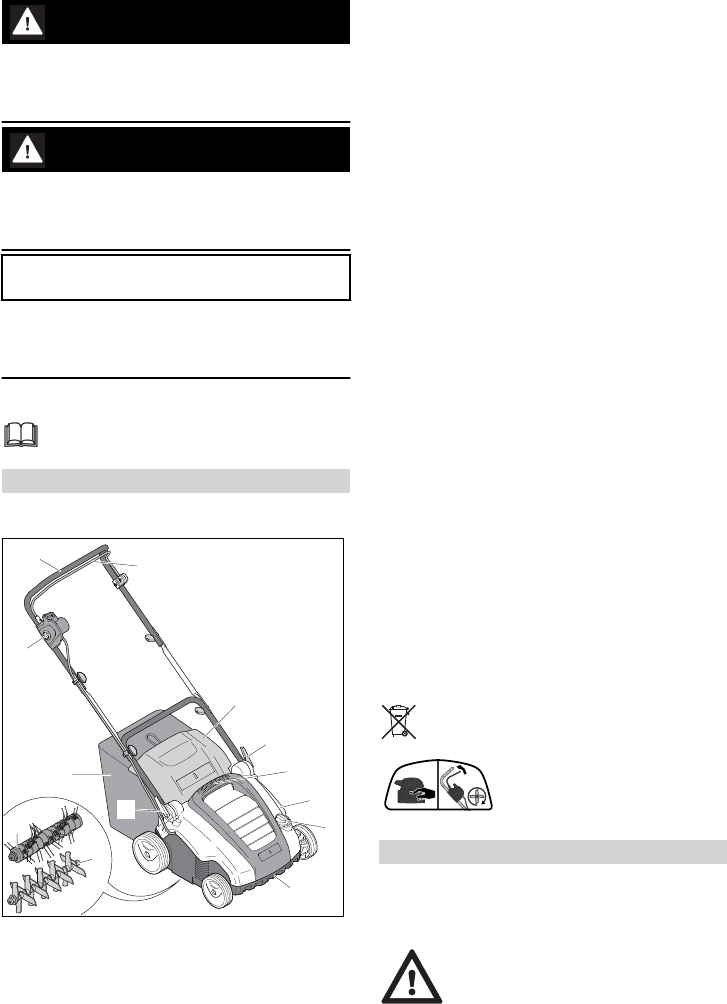

3 Översikt
3.1 Vertikalskärare
10
11
9
1
2
4
7
5
#
3
6
8
4
0000-GXX-B364-A0
1 Styrhandtag
Styrhandtaget används för att hålla, styra och
transportera vertikalskäraren.
2 Inkopplingsbygel
Inkopplingsbygeln tillsammans med spärrk‐
nappen kopplar till och den monterade val‐
sen.
3 Utkastlucka
Utkastluckan stänger utkastkanalen.
4 Snabblåsspakar
Snabblåsspakarna används för att ställa in
och fälla ned styrhandtaget.
5 Övre transporthandtag
Det övre transporthandtaget används för att
bära vertikalskäraren.
6 Ratt
Ratten används för att ställa in arbetsdjupet.
7 Nedre transporthandtag
Det nedre transporthandtaget används för att
bära och ställa upp vertikalskäraren.
8 Vertikalskärarvals
Vertikalskärarvalsen används för vertikalskär‐
ning av gräsmattan.
9 Mossrivarvals
Mossrivarvalsen används för mossrivning av
gräsmattan.
10 Gräsuppsamlare
Gräsuppsamlaren samlar upp den lösa mos‐
san.
11 Spärrknapp
Spärrknappen tillsammans med inkopplings‐
bygeln kopplar till och från vertikalskäraren.
# Typskylt med maskinnummer
3.2 Symboler
Symbolerna kan finnas på vertikalskäraren och
betyder följande:
Kasta inte produkten tillsammans med hus‐
hållsavfall.
Starta vertikalskäraren.
4 Säkerhetsanvisningar
4.1 Varningssymboler
Varningssymbolerna på vertikalskäraren betyder
följande:
Beakta säkerhetsanvisningarna och
deras åtgärder.
