6.2 Sacar el rodillo de rastrillado
del compartimento de trans‐
porte antes de la primera
puesta en servicio
► Apagar el escarificador y desenchufar el
empalme del cable prolongador del enchufe
del escarificador.
► Colocar el escarificador sobre una superficie
llana.
2
1
0000-GXX-B366-A0

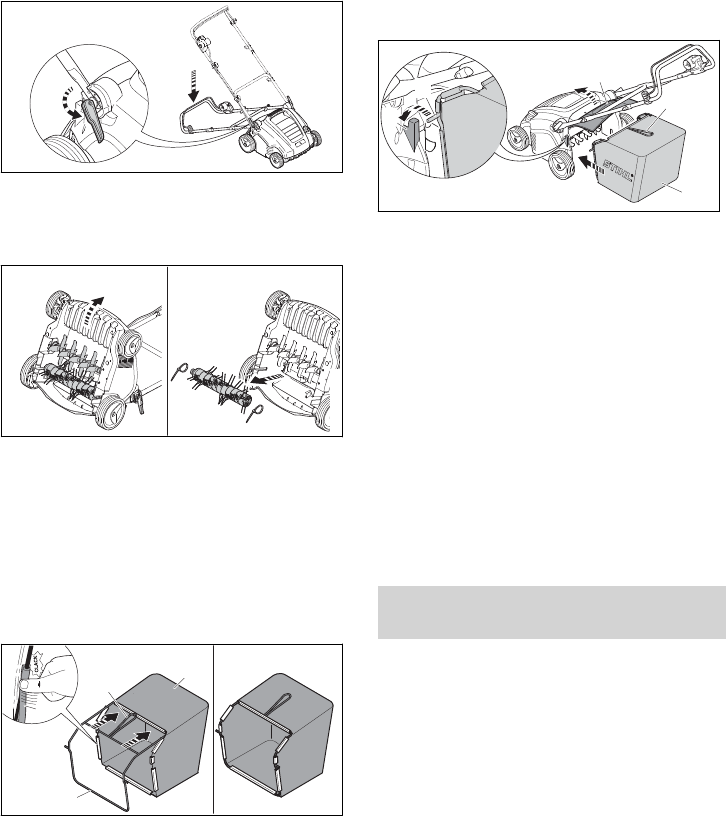

► Abrir los ajustes rápidos (1) y colocar el mani‐
llar hacia atrás.
► Agarrar el escarificador por el asa de trans‐
porte inferior y volcarlo hacia atrás.
1
2
0000-GXX-B384-A0
► Sacar los sujetacables.
► Sacar el rodillo de rastrillado del comparti‐
mento de transporte y almacenarlo en un
lugar seguro.
6.3 Ensamblar, enganchar y
desenganchar el recogedor de
hierba
6.3.1 Ensamblar el recogedor de hierba
1
2
3
4
0000-GXX-B367-A0
► Tirar del saco recogedor (1) y colocarlo
encima del bastidor (2), de tal manera que la
placa base se encuentre abajo y la empuña‐
dura (3) quede situada en la parte exterior del
saco.
► Encajar los perfiles de plástico (4) en el basti‐
dor.
Los perfiles de plástico encajarán haciendo
clic.
6.3.2 Enganchar el recogedor de hierba
► Apagar el escarificador y desenchufar el
empalme del cable prolongador del enchufe
del escarificador.
3
2
1
5
4
0000-GXX-B368-A0
► Abrir el deflector (1) y mantenerlo en esa posi‐
ción.
► Agarrar el recogedor de hierba (3) por la
empuñadura (2) y enganchar el eje (5) en el
alojamiento (4).
► Depositar el deflector (1) sobre el recogedor
de hierba (3).
6.3.3 Desenganchar el recogedor de hierba
► Apagar el escarificador y desenchufar el
empalme del cable prolongador del enchufe
del escarificador.
► Colocar el escarificador sobre una superficie
llana.
► Abrir el deflector y mantenerlo en esta posi‐
ción.
► Retirar el recogedor de hierba tirando de la
empuñadura hacia arriba.
► Cerrar el deflector.
7 Ajustar el escarificador
para el usuario
7.1 Desplegar y ajustar el manillar
► Apagar el escarificador y desenchufar el
empalme del cable prolongador del enchufe
del escarificador.
► Colocar el escarificador sobre una superficie
llana.
