Instruction Manual

► Desenchufar el empalme del cable prolon‐
gador del enchufe del escarificador.
► Esperar hasta que el rodillo deje de girar.
■ Los limpiadores corrosivos, la limpieza con
chorro de agua u objetos puntiagudos podrían
dañar el escarificador o los rodillos. Si el esca‐
rificador o los rodillos no se limpian bien, es
posible que ciertos componentes ya no funcio‐
nen correctamente y se desactiven dispositi‐
vos de seguridad. Pueden producirse lesiones
graves.
► Limpiar el escarificador y los rodillos de la
manera descrita en este manual de instruc‐
ciones.
■
Si el escarificador o los rodillos no reciben un
buen mantenimiento o reparación, es posible
que ciertos componentes ya no funcionen
correctamente y se desactiven dispositivos de
seguridad. Pueden producirse lesiones graves
o mortales.
►
El usuario no debe efectuar el manteni‐
miento o la reparación del escarificador.
► Si es necesario mantener o reparar el esca‐
rificador: consultar a un distribuidor espe‐
cializado STIHL.
►
Mantener los rodillos de la manera descrita
en este manual de instrucciones.
■ Durante la limpieza, el mantenimiento o la
reparación de los rodillos, las cuchillas y los
dientes flexibles podrían moverse. El usuario
podría cortarse y sufrir lesiones con los filos.
►
Llevar guantes de trabajo de material resis‐
tente.
5 Preparar el escarificador
para el trabajo
5.1 Preparar el escarificador para
el trabajo
Antes de comenzar cualquier trabajo deben rea‐
lizarse los siguientes pasos:
► Asegurarse de que los siguientes componen‐
tes se encuentren en un estado seguro:
–
Escarificador; 4.6.1.
–
Rodillos; 4.6.2.
► Ensamblar el manillar.
►
Limpiar el escarificador; 15.1.
►
Comprobar los rodillos; 10.2.
► Asegurarse de que no se encuentre ningún
rodillo en el compartimento de transporte;
6.2.
►
Desplegar y ajustar el manillar;
7.1.
► Conectar el enchufe del escarificador a un
cable prolongador y el enchufe del cable pro‐
longador a una toma de corriente de fácil
acceso.
► Si el material desprendido del césped ha de
recogerse en el recogedor de hierba: engan‐
char el recogedor de hierba; 6.3.2.
► Si el material desprendido del césped ha de
expulsarse por detrás: desenganchar el reco‐
gedor de hierba;
6.3.3.
►
Ajustar la profundidad de trabajo;
11.2.
►
Comprobar los mandos; 10.1.
► Si fuera imposible realizar los pasos: no utili‐
zar el escarificador y acudir a un distribuidor
especializado STIHL.
6 Ensamblar el escarificador

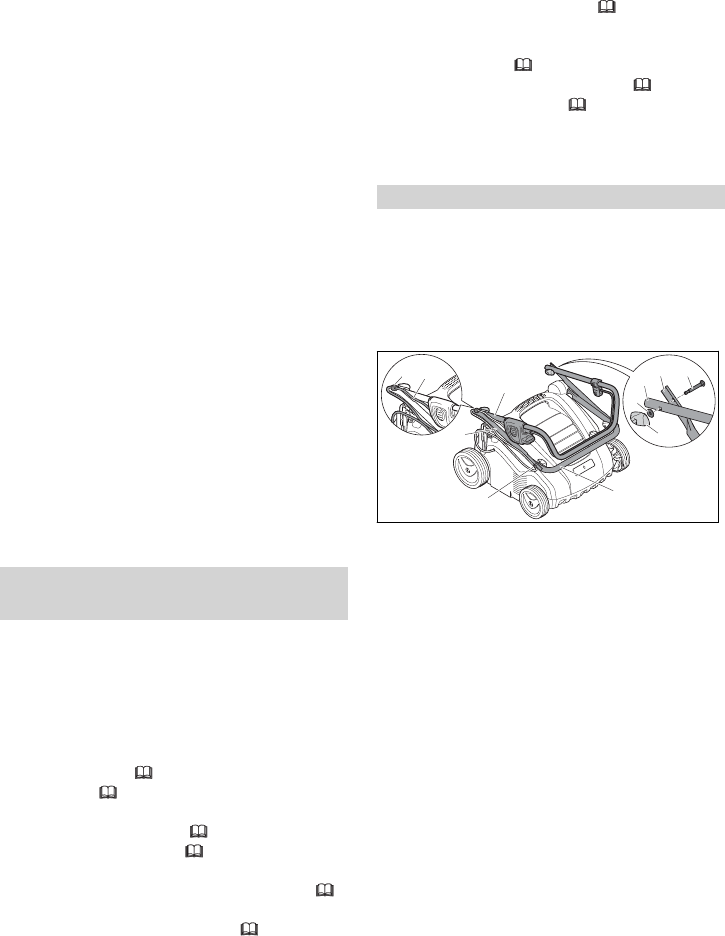

6.1 Montar el manillar
► Apagar el escarificador y desenchufar el
empalme del cable prolongador del enchufe
del escarificador.
► Colocar el escarificador sobre una superficie
llana.
8 9
1
2
3
10
4
5
6
7
8
0000-GXX-B365-A00000-GXX-B365-A00000-GXX-B365-A0
► Colocar los soportes (8) sobre los tornillos (7).
► Alinear la parte superior (1) y central (2) del
manillar de tal manera que coincidan los orifi‐
cios.
► Colocar el tornillo (7) y alinearlo de tal manera
que en ambos lados la cabeza del tornillo esté
apoyada al ras contra la parte central del
manillar (2).
► Colocar la arandela (4) sobre el tornillo (7).
► Enroscar la tuerca de mariposa (3).
► Alinear la parte inferior (10) y central (2) del
manillar de tal manera que coincidan los orifi‐
cios.
► Colocar el tornillo (7) y alinearlo de tal manera
que en ambos lados la cabeza del tornillo esté
apoyada al ras contra la parte central del
manillar (2).
► Colocar la arandela (4) sobre el tornillo (7).
► Enroscar la tuerca de mariposa (3).
► Meter el cable (9) en los soportes (8) apli‐
cando presión.
El manillar no se tiene que desmontar otra vez.
5 Preparar el escarificador para el trabajo español
0478-670-9910-B 61
