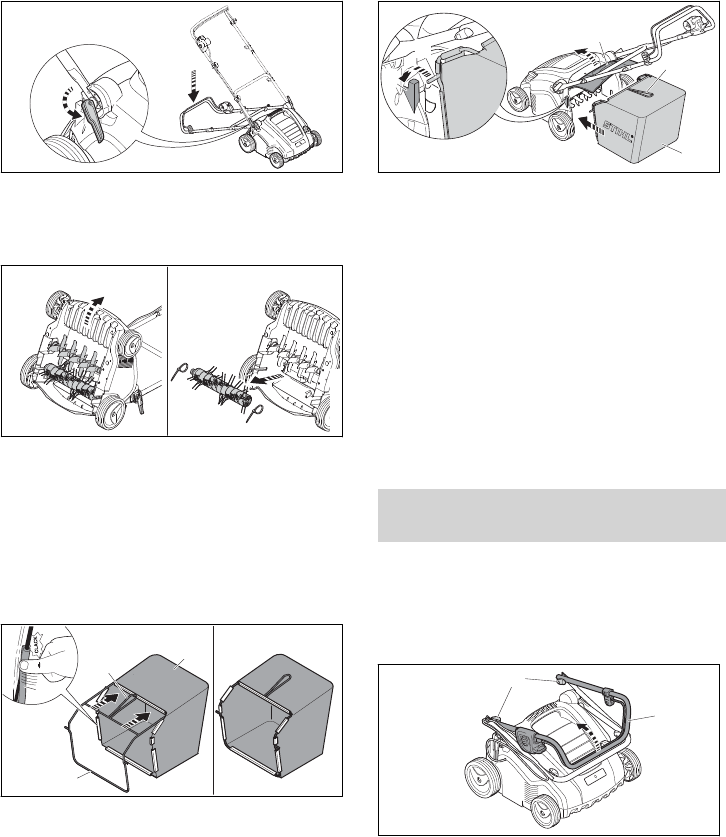

► Ouvrir les tendeurs rapides (1) et poser le gui‐
don en arrière.
► Tenir le scarificateur par la poignée de trans‐
port inférieure et la basculer vers l'arrière.
1
2
0000-GXX-B384-A0
► Retirer les serre-câbles.
► Retirer le rouleau de ratissage du comparti‐
ment de transport et le ranger en lieu sûr.
6.3 Assemblage, accrochage et
décrochage du bac de ramas‐
sage
6.3.1 Assemblage du bac de ramassage
1
2
3
4
0000-GXX-B367-A0
► Tirer le tissu (1) au-dessus du châssis (2) de
sorte que la plaque de base se trouve en des‐
sous et la poignée (3) sur la partie extérieure
du tissu.
► Enfoncer les gaines en plastique (4) sur le
châssis.
Les gaines en plastique s'enclenchent après
un clic.
6.3.2 Accrochage du bac de ramassage
► Arrêter le scarificateur et débrancher le raccor‐
dement de la rallonge de la prise secteur du
scarificateur.
3
2
1
5
4
0000-GXX-B368-A0
► Ouvrir et maintenir le volet d'éjection (1).
► Saisir le bac de ramassage (3) par la poi‐
gnée (2) et accrocher l'axe (5) dans le sup‐
port (4).
► Poser le volet d'éjection (1) sur le bac de
ramassage (3).
6.3.3 Décrochage du bac de ramassage
► Arrêter le scarificateur et débrancher le raccor‐
dement de la rallonge de la prise secteur du
scarificateur.
► Placer le scarificateur sur une surface plane.
► Ouvrir et maintenir le volet d'éjection.
► Déposer le bac de ramassage au niveau de la
poignée par le haut.
► Fermer le volet d'éjection.
7 Réglage du scarificateur
pour l'utilisateur
7.1 Relevage et réglage du guidon
► Arrêter le scarificateur et débrancher le raccor‐
dement de la rallonge de la prise secteur du
scarificateur.
► Placer le scarificateur sur une surface plane.
1
2
0000-GXX-B369-A0
► Déplier la partie supérieure du guidon (1).
► Serrer les écrous à oreilles (2).
français 7 Réglage du scarificateur pour l'utilisateur
44 0478-670-9910-B
